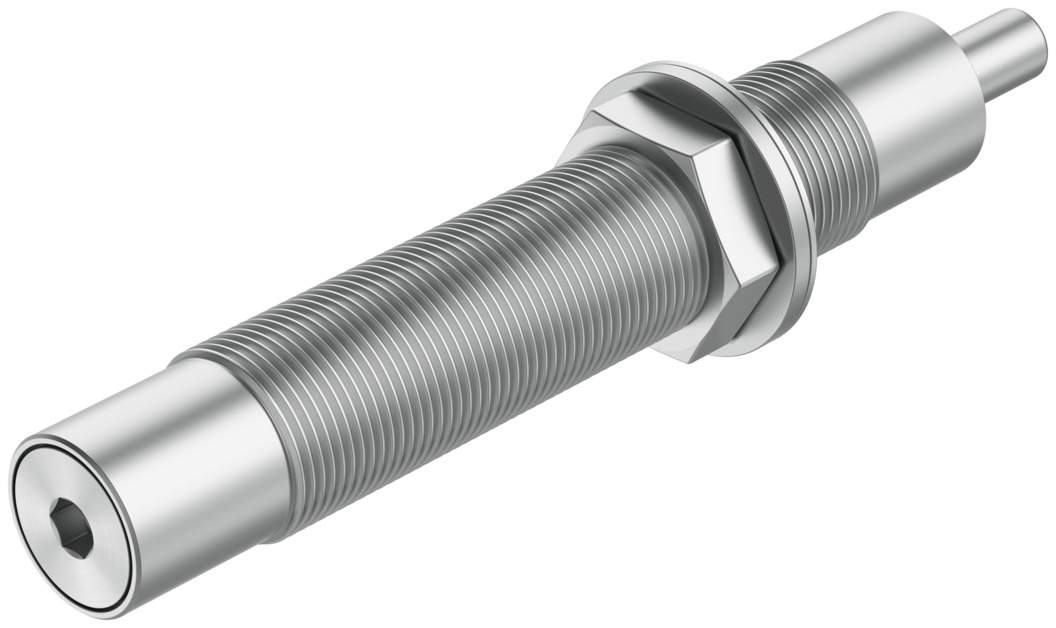

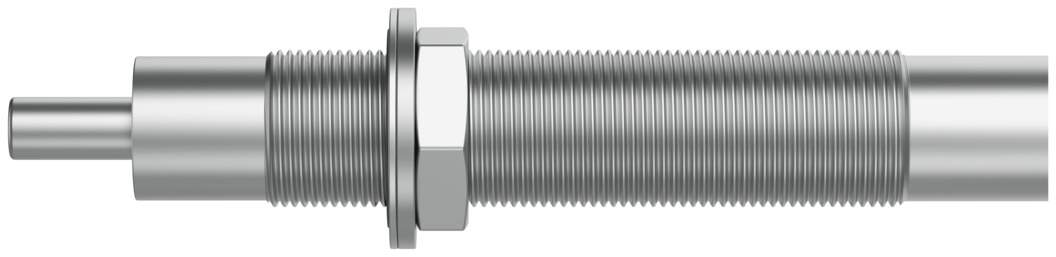

Stoßdämpfer DYSD-Q11-25-24-Y1F-Y9 - Festo 8161533

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Stoßdämpfer selbsteinstellend, Baugröße 25, Hub 24 mm, 140 J pro Hub DYSD-Q11-25-24-Y1F-Y9 - Festo 8161533

Name: Stoßdämpfer selbsteinstellend, Baugröße 25, Hub 24 mm, 140 J pro Hub DYSD-Q11-25-24-Y1F-Y9 - Festo 8161533
Brand: Festo
SKU: FES-8161533
Price: 471.41 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Stoßdämpfer selbsteinstellend DYSD in Baugröße 25, der bis 140 J Energie pro Hub aufnimmt und bewegte Massen in der Endlage sanft abbremst. Aufprallgeschwindigkeit bis 1 m/s, Hub 24 mm. Die Dämpfung stellt sich selbst auf die Last ein, eine Justage entfällt.

Netto

471,41 €

zzgl. MwSt.

560,98 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8161533

Hersteller-Nr. DYSD-Q11-25-24-Y1F-Y9

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Mit 140 J Energieaufnahme pro Hub und 150000 J pro Stunde fängt der DYSD in Baugröße 25 bewegte Massen am Hubende ab. Die selbsteinstellende Dämpfung des DYSD-Q11-25-24-Y1F-Y9 passt sich wechselnden Massen und Geschwindigkeiten ohne Nachjustieren an.

Vorteile

Energieaufnahme bis 140 J pro Hub und 150000 J pro Stunde
Aufprallgeschwindigkeit bis 1 m/s
Anschlagkraft bis 4000 N, Restenergie max. 0,8 J
Rückstellzeit 0,3 s, Rückstellkraft 120 N
Befestigung mit Kontermutter, Baugröße 25
Gehäuse aus verzinktem Stahl, KBK 2

Einsatz

Der Dämpfer sitzt an Endanschlägen von Linear- und Schwenkbewegungen und schont Mechanik und Werkstück. Für den DYSD-Q11-25-24-Y1F-Y9 gelten 0 bis 60 °C Umgebungstemperatur, Einbaulage beliebig.

Technische Daten

Bestelltyp	DYSD-Q11-25-24-Y1F-Y9
Festo-Teilenummer	8161533
Baugröße	25
Hub	24 mm
Dämpfung	selbsteinstellend
Einbaulage	beliebig
Positionserkennung	ohne
Maximale Aufprallgeschwindigkeit	1 m/s
Rückstellzeit bei Raumtemperatur	0,3 s
Funktionsweise	drückend, einfachwirkend
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Umgebungstemperatur	0 bis 60 °C
Dämpfungslänge	24 mm
Maximale Anschlagkraft	4000 N
Maximale Energieaufnahme pro Hub	140 J
Maximale Energieaufnahme pro Stunde	150000 J
Maximale Restenergie	0,8 J
Rückstellkraft	120 N
Minimale Einschubkraft	430 N
Produktgewicht	635 g
Befestigungsart	mit Kontermutter
Werkstoff-Hinweis	RoHS konform
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Stahl verzinkt
Werkstoff Kolbenstange	hochlegierter Stahl
Werkstoff Mutter	Stahl, verzinkt
Gewicht	0,65 kg
Hersteller	Festo
Hersteller-Nr.	DYSD-Q11-25-24-Y1F-Y9
EAN	4052568597412
Zolltarifnummer	84879059
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Dichtmaterial	NBR
Gehäusewerkstoff	Stahl verzinkt
Funktion	drückend
Temperaturbereich	0-60 °C
Temperatur (max.)	60
