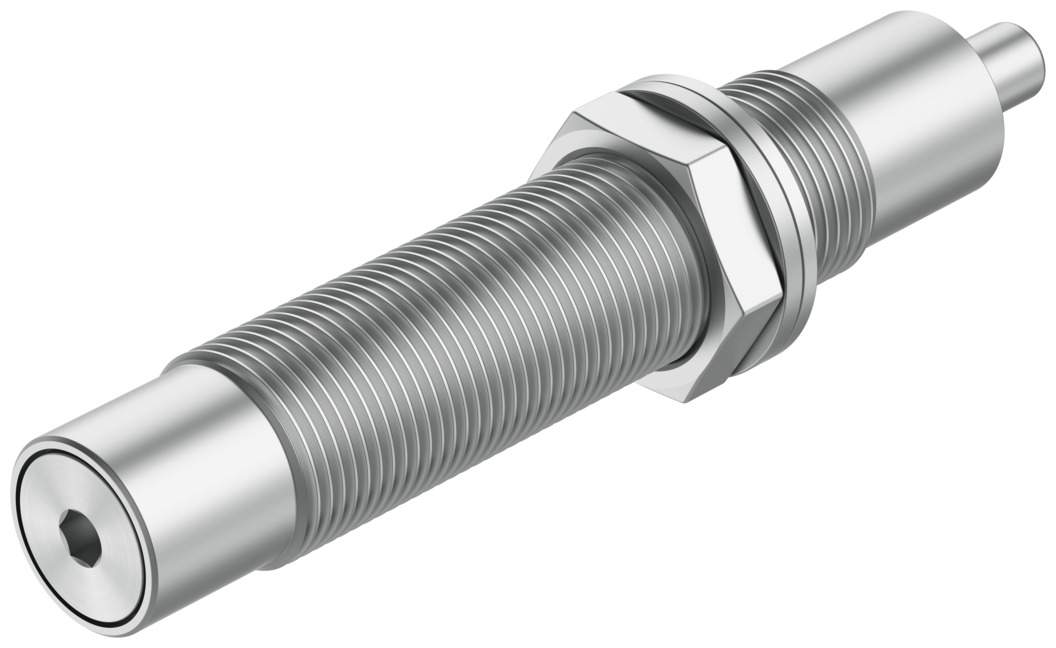

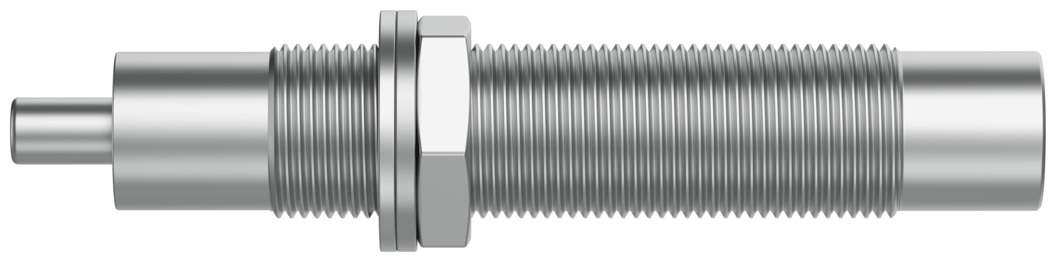

Stoßdämpfer DYSD-Q11-20-16-Y1F-S-Y14 - Festo 8161532

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Stoßdämpfer selbsteinstellend, Baugröße 20, Hub 16 mm, 50 J pro Hub DYSD-Q11-20-16-Y1F-S-Y14 - Festo 8161532

Name: Stoßdämpfer selbsteinstellend, Baugröße 20, Hub 16 mm, 50 J pro Hub DYSD-Q11-20-16-Y1F-S-Y14 - Festo 8161532
Brand: Festo
SKU: FES-8161532
Price: 287.01 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Stoßdämpfer selbsteinstellend DYSD in Baugröße 20, der bis 50 J Energie pro Hub aufnimmt und bewegte Massen in der Endlage sanft abbremst. Aufprallgeschwindigkeit bis 1 m/s, Hub 16 mm. Die Dämpfung stellt sich selbst auf die Last ein, eine Justage entfällt.

Netto

287,01 €

zzgl. MwSt.

341,54 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8161532

Hersteller-Nr. DYSD-Q11-20-16-Y1F-S-Y14

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Mit 50 J Energieaufnahme pro Hub und 92000 J pro Stunde fängt der DYSD in Baugröße 20 bewegte Massen am Hubende ab. Eine Justage ist beim DYSD in Baugröße 20 nicht nötig, denn die Dämpfung stellt sich selbst auf die Last ein.

Vorteile

Energieaufnahme bis 50 J pro Hub und 92000 J pro Stunde
Aufprallgeschwindigkeit bis 1 m/s
Anschlagkraft bis 3000 N, Restenergie max. 0,32 J
Rückstellzeit 0,3 s, Rückstellkraft 75 N
Befestigung mit Kontermutter, Baugröße 20
Gehäuse aus verzinktem Stahl, KBK 2

Einsatz

Der Dämpfer sitzt an Endanschlägen von Linear- und Schwenkbewegungen und schont Mechanik und Werkstück. Für den DYSD-Q11-20-16-Y1F-S-Y14 gelten 0 bis 60 °C Umgebungstemperatur, Einbaulage beliebig.

Technische Daten

Bestelltyp	DYSD-Q11-20-16-Y1F-S-Y14
Festo-Teilenummer	8161532
Baugröße	20
Hub	16 mm
Dämpfung	selbsteinstellend
Einbaulage	beliebig
Positionserkennung	ohne
Maximale Aufprallgeschwindigkeit	1 m/s
Rückstellzeit bei Raumtemperatur	0,3 s
Funktionsweise	drückend, einfachwirkend
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Umgebungstemperatur	0 bis 60 °C
Dämpfungslänge	16 mm
Maximale Anschlagkraft	3000 N
Maximale Energieaufnahme pro Hub	50 J
Maximale Energieaufnahme pro Stunde	92000 J
Maximale Restenergie	0,32 J
Rückstellkraft	75 N
Minimale Einschubkraft	260 N
Produktgewicht	385 g
Befestigungsart	mit Kontermutter
Werkstoff-Hinweis	RoHS konform
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Stahl verzinkt
Werkstoff Kolbenstange	hochlegierter Stahl
Werkstoff Mutter	Stahl, verzinkt
Gewicht	0,4 kg
Hersteller	Festo
Hersteller-Nr.	DYSD-Q11-20-16-Y1F-S-Y14
EAN	4052568597405
Zolltarifnummer	84879059
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Hub [mm]	16
Dichtmaterial	NBR
Gehäusewerkstoff	Stahl verzinkt
Funktion	drückend
Temperaturbereich	0-60 °C
Temperatur (max.)	60
