Stoßdämpfer DYSD-Q11-16-15-Y1F-Y9 - Festo 8161528

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

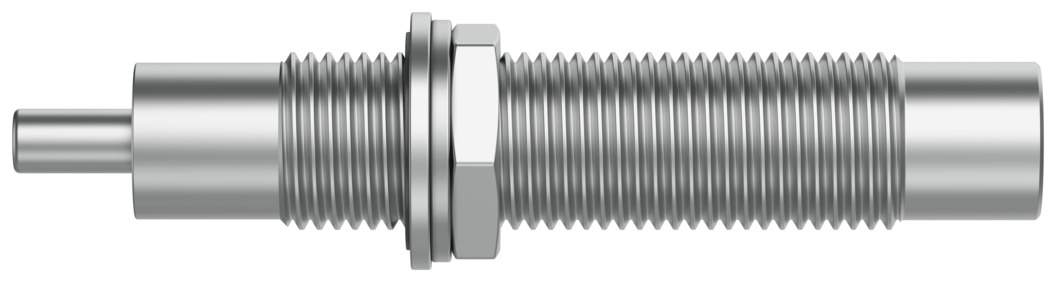

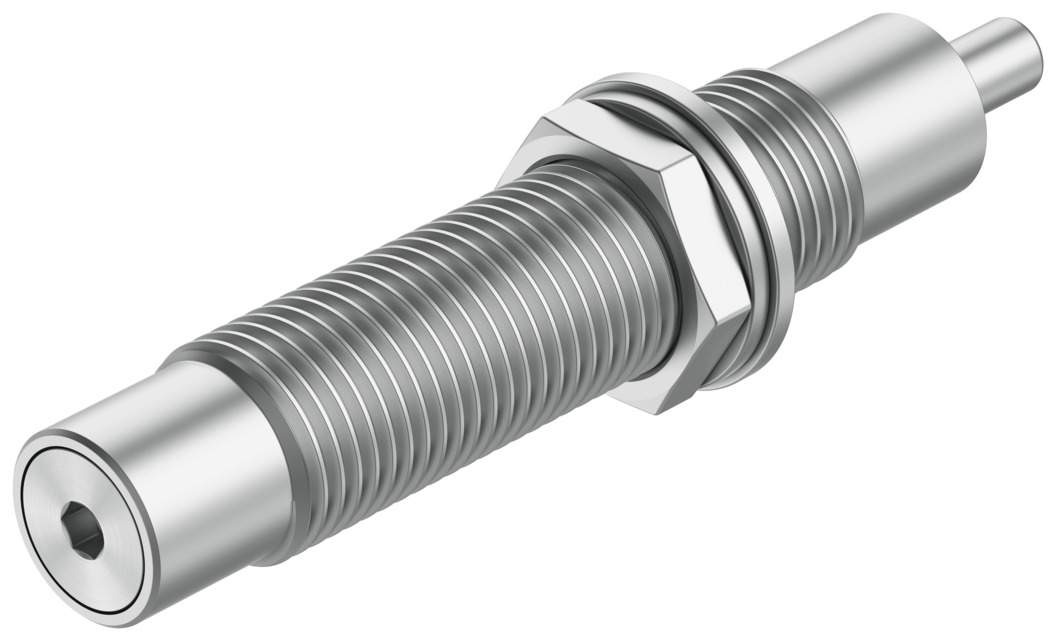

Stoßdämpfer selbsteinstellend, Baugröße 16, Hub 15 mm, 40 J pro Hub DYSD-Q11-16-15-Y1F-Y9 - Festo 8161528

Name: Stoßdämpfer selbsteinstellend, Baugröße 16, Hub 15 mm, 40 J pro Hub DYSD-Q11-16-15-Y1F-Y9 - Festo 8161528
Brand: Festo
SKU: FES-8161528
Price: 241.09 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der DYSD-Q11-16-15-Y1F-Y9 bremst bewegte Massen in der Endlage ab und nimmt dabei bis 40 J pro Hub auf, Baugröße 16. Aufprallgeschwindigkeit bis 1 m/s, Hub 15 mm. Die Dämpfung stellt sich selbst auf die Last ein, eine Justage entfällt.

Netto

241,09 €

zzgl. MwSt.

286,90 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8161528

Hersteller-Nr. DYSD-Q11-16-15-Y1F-Y9

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Mit 40 J Energieaufnahme pro Hub und 64000 J pro Stunde fängt der DYSD in Baugröße 16 bewegte Massen am Hubende ab. Eine Justage ist beim DYSD in Baugröße 16 nicht nötig, denn die Dämpfung stellt sich selbst auf die Last ein.

Vorteile

Energieaufnahme bis 40 J pro Hub und 64000 J pro Stunde
Aufprallgeschwindigkeit bis 1 m/s
Anschlagkraft bis 2000 N, Restenergie max. 0,16 J
Rückstellzeit 0,3 s, Rückstellkraft 46 N
Befestigung mit Kontermutter, Baugröße 16
Gehäuse aus verzinktem Stahl, KBK 2

Einsatz

Typisch sind Endlagen von Schlitten, Zylindern und Handlingsachsen sowie Anschläge in der Fördertechnik. Für den DYSD-Q11-16-15-Y1F-Y9 gelten 0 bis 60 °C Umgebungstemperatur, Einbaulage beliebig.

Technische Daten

Bestelltyp	DYSD-Q11-16-15-Y1F-Y9
Festo-Teilenummer	8161528
Baugröße	16
Hub	15 mm
Dämpfung	selbsteinstellend
Einbaulage	beliebig
Positionserkennung	ohne
Maximale Aufprallgeschwindigkeit	1 m/s
Rückstellzeit bei Raumtemperatur	0,3 s
Funktionsweise	drückend, einfachwirkend
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Umgebungstemperatur	0 bis 60 °C
Dämpfungslänge	15 mm
Maximale Anschlagkraft	2000 N
Maximale Energieaufnahme pro Hub	40 J
Maximale Energieaufnahme pro Stunde	64000 J
Maximale Restenergie	0,16 J
Rückstellkraft	46 N
Minimale Einschubkraft	160 N
Produktgewicht	220 g
Befestigungsart	mit Kontermutter
Werkstoff-Hinweis	RoHS konform
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Stahl verzinkt
Werkstoff Kolbenstange	hochlegierter Stahl
Werkstoff Mutter	Stahl, verzinkt
Gewicht	0,24 kg
Hersteller	Festo
Hersteller-Nr.	DYSD-Q11-16-15-Y1F-Y9
EAN	4052568597368
Zolltarifnummer	84879059
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Hub [mm]	15
Dichtmaterial	NBR
Gehäusewerkstoff	Stahl verzinkt
Funktion	drückend
Temperaturbereich	0-60 °C
Temperatur (max.)	60
