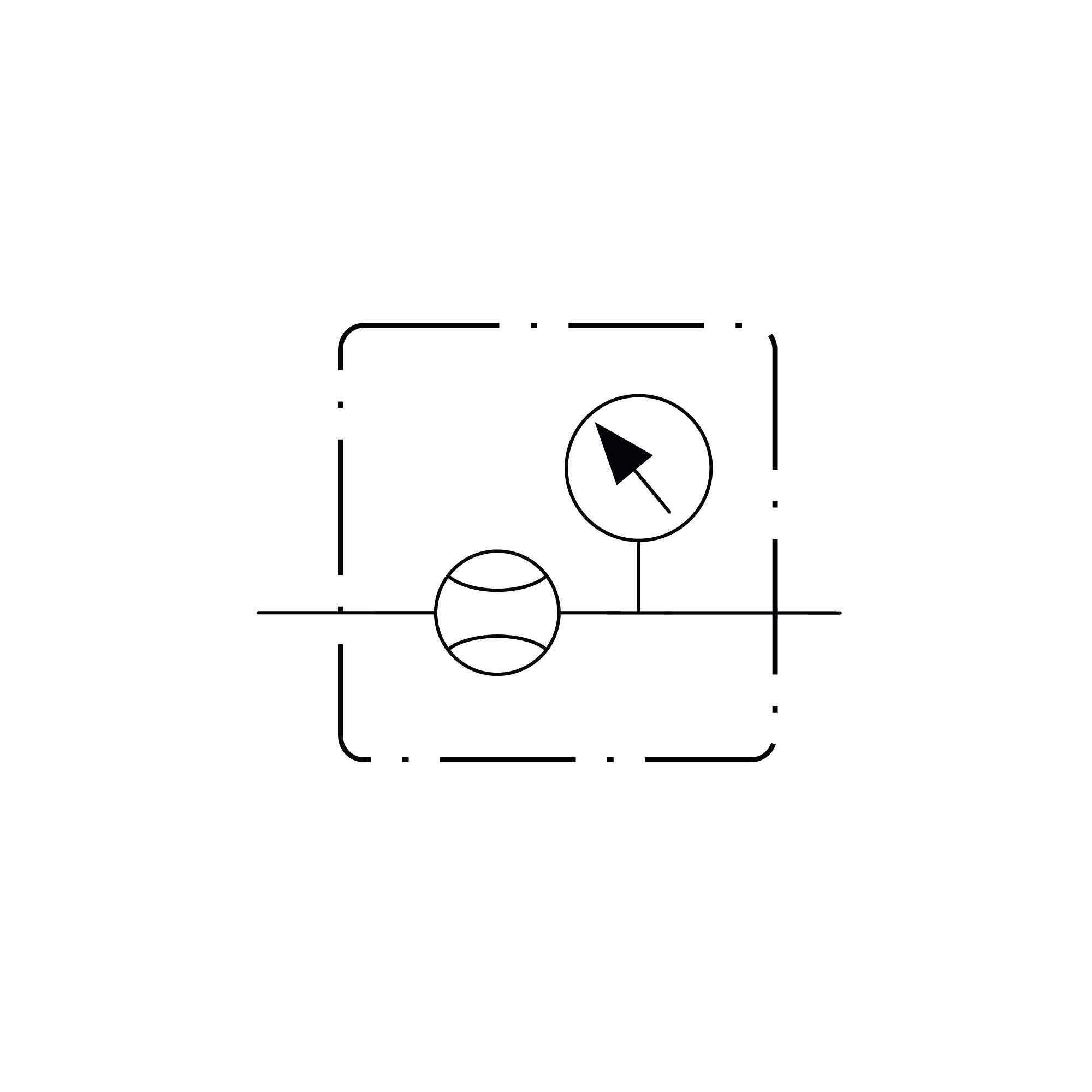

Durchflussmesser »FLUX«, BG 3, 0…8000 Nl/min, G 1 1/2, p1 = 0…10 bar, T = 0…50 °C, 12…24 V DC, PNP, mit Display/Drucksensor Thermische Durchflussmesser der Baureihe »FLUX« dienen zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen, sowie für Leckagen- und Energieeffizienzmessungen. Alle Durchflussmesser verfügen über einen M12-Anschluss für die Stromversorgung und Signalverwaltung sowie einen Analogausgang, der wahlweise auf Spannung oder Strom eingestellt werden kann. Für optimale Ergebnisse muss vor und nach dem Gerät eine Beruhigungsstrecke eingehalten werden. Bei Nichtbeachtung entstehen Luftverwirbelungen, die das Messergebnis verfälschen. Sie sind in zwei Hauptversionen: mit oder ohne integriertem Display erhältlich. Die Versionen mit Display bieten eine intuitive Benutzeroberfläche für verschiedene Informationen in Echtzeit, darunter: - Durchflussmenge, Druck und Temperatur - momentane und kumulative Mengen - Stromverbrauch zur Erzeugung des gemessenen Durchflusses Die drahtlosen Versionen können mithilfe der speziellen App "Metal Work FluxUP" sowohl mit Ethernet-Netzwerken (über MQTT-Protokoll) als auch mit mobilen Geräten über Bluetooth® kommunizieren. Neben der Anzeige der Messwerte in Echtzeit können über diese App alle Einstellungen des Durchflussmessers geändert und die relevanten Daten angezeigt werden. »FLUX« der Baugrößen 1 und 2 können an »SYNTESI« Wartungseinheiten der Baugrößen 1 und 2 montiert werden, ist der Verbau eingangsseitig, muss dies im Gerät eingestellt werden, um Messabweichungen zu korrigieren. Sitzt die »SYNTESI« am Ausgang, muss die eingangsseitige Beruhigungsstrecke weiterhin gewährleistet sein. »FLUX« der Baugrößen 3 und 4 werden direkt in den Leitungen verbaut. Aufgrund ihrer Größe und ihres Gewichtes sind sie nicht für den direkten Verbau an Wartungseinheiten vorgesehen.
Technische Daten
| Serie | FLUX |
|---|---|
| BG | 3 |
| Ausführung | analog |
| Gewinde | G 1 1/2 IG |
| Temperaturbereich min. | 0 °C |
| Temperaturbereich max. | 50 °C |
| Betriebsdruck min. | 0 bar |
| Betriebsdruck max. | 10 bar |
| Durchflussmessbereich min. | 0 Nl/min |
| Durchflussmessbereich max. | 8000 Nl/min |
| Durchflussrichtung | unidirektional |

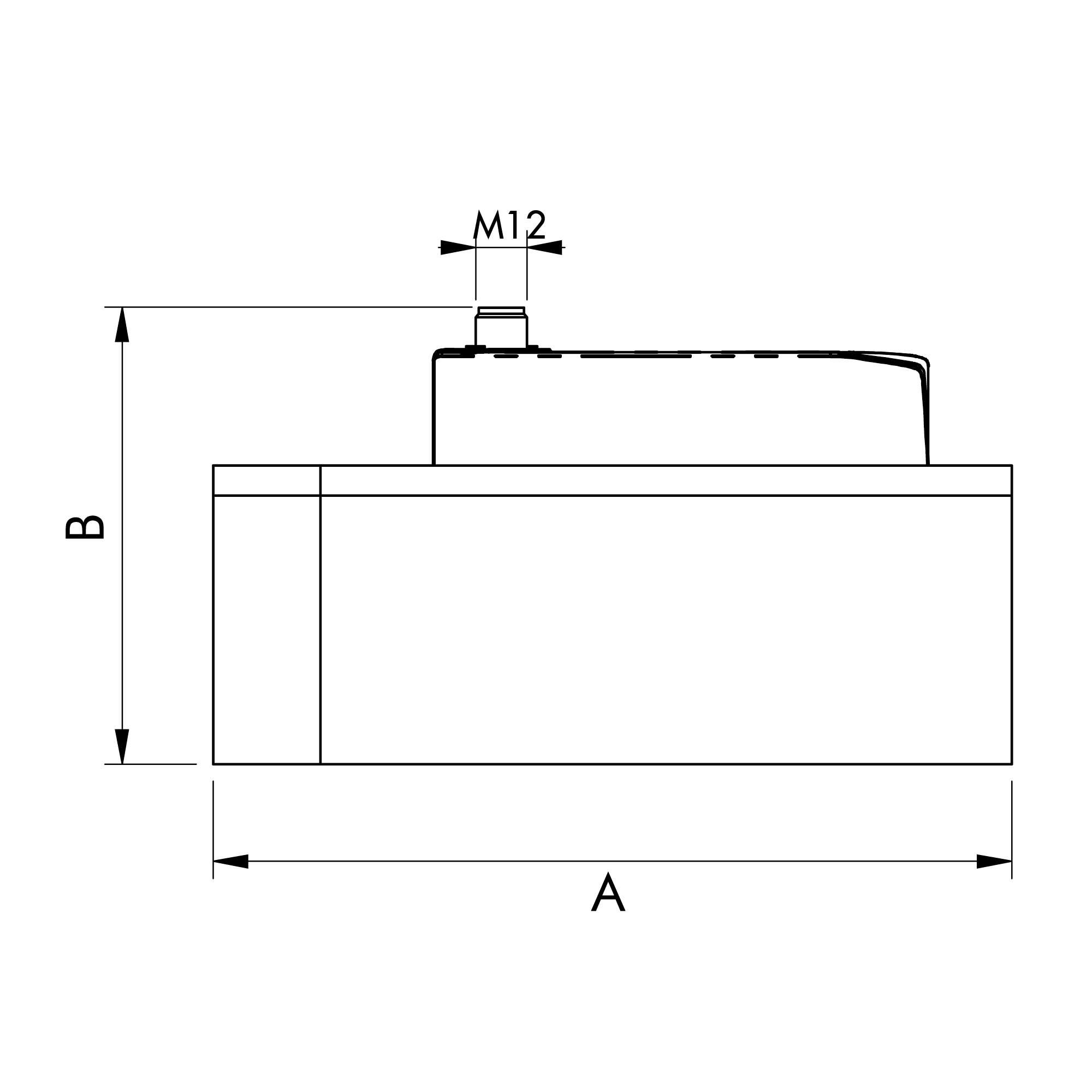

| A | 187,0 mm |
| B | 107,0 mm |
| Messsystem | thermisch |
| Medium | ölfreie Druckluft und neutrale Gase |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Betriebsspannung min. | 10,8 V DC |
| Betriebsspannung max. | 31,2 V DC |
| Max. zulässige Spannung | 32 V DC* |
| Display | mit |
| Elektrischer Anschluss | M12-Stecker, 5-polig |
| Stromaufnahme | min. 50 mA bis max. 120 mA |
| Ausgabe der Messwerte | über Leitung und Diplay (Temperatur nur über Display) |
| Gehäuse | Aluminium |
| Digitaler Ausgang | PNP / NPN |
| Analoger Ausgang | 0 - 5 V DC / 0 - 10 V DC / 4 - 20 mA |
| Schutzart | IP 65 |
| Hysterese | einstellbar |
| Drucksensor | mit |
| WiFi | ohne |
| Kompatibel mit App | nein |
| Funktion | Durchflussmesser/-schalter, Mano-/Thermometer, Druckschalter |
