Rundzylinder DSNU-S-25-125-P-A-MX - Festo 5228237

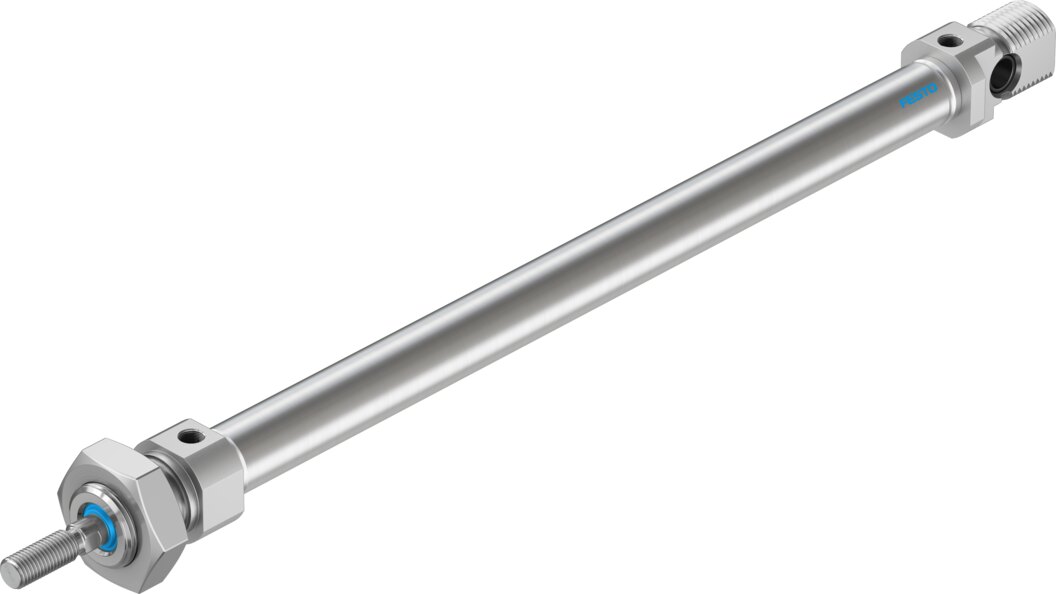

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Rundzylinder doppeltwirkend Ø 25 mm Hub 125 mm DSNU-S-25-125-P-A-MX - Festo 5228237

Name: Rundzylinder doppeltwirkend Ø 25 mm Hub 125 mm DSNU-S-25-125-P-A-MX - Festo 5228237
Brand: Festo
SKU: FES-5228237
Price: 49.73 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Kompakter Rundzylinder für Schiebe- und Hubaufgaben: 294,5 N Vorschubkraft bei 6 bar, 125 mm Hub, Kolben-Ø 25 mm. Elastische Dämpfungsringe an beiden Enden (P). Vorbereitet für Näherungsschalter.

Netto

49,73 €

zzgl. MwSt.

59,18 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-5228237

Hersteller-Nr. DSNU-S-25-125-P-A-MX

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der Rundzylinder DSNU-S-25-125-P-A-MX von Festo arbeitet doppeltwirkend mit Kolben-Ø 25 mm und 125 mm Hub und schiebt bei 6 bar mit 294,5 N. Die Endlagen lassen sich mit Näherungsschaltern abfragen.

Vorteile

Theoretische Kraft bei 6 bar: 294,5 N im Vorlauf, 247,4 N im Rücklauf
Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl
Reinraumtauglich, Klasse 5 nach ISO 14644-1
Elastische Dämpfungsringe an beiden Enden (P), zulässige Aufprallenergie 0,3 J
Betriebsdruck 0,6 bis 10 bar
Druckluftanschluss G1/8, Kolbenstangengewinde M10x1,25

Einsatz

Mit 125 mm Hub übernimmt der DSNU-S-25-125-P-A-MX Schiebe-, Hub-, Spann- und Ausstoßaufgaben in Montage, Verpackung und Handhabung. Befestigt wird er über separates Zubehör. Für die Lastankopplung trägt die Kolbenstange ein Gewinde M10x1,25, passend zum Zubehör für Kolben-Ø 25 mm.

Technische Daten

Merkmal	Wert
Typ	DSNU-S-25-125-P-A-MX
Festo-Teilenummer	5228237
Hub	125 mm
Kolben-Ø	25 mm
Kolbenstangengewinde	M10x1,25
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Konstruktiver Aufbau	Kolben, Kolbenstange, Zylinderrohr
Positionserkennung	für Näherungsschalter
Betriebsdruck	0,6 bis 10 bar
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14	Klasse 5 nach ISO 14644-1
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	0,3 J
Theoretische Kraft bei 6 bar, Rücklauf	247,4 N
Theoretische Kraft bei 6 bar, Vorlauf	294,5 N
Bewegte Masse bei 0 mm Hub	63,6 g
Zuschlag bewegte Masse pro 10 mm Hub	6 g
Grundgewicht bei 0 mm Hub	180,2 g
Gewichtszuschlag pro 10 mm Hub	11 g
Befestigungsart	mit Zubehör
Pneumatischer Anschluss	G1/8
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen	TPE-U(PU)
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr	hochlegierter Stahl rostfrei
Gewicht	0,31 kg
Hersteller	Festo
Hersteller-Nr.	DSNU-S-25-125-P-A-MX
EAN	4052568421588
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Edelstahl
Gewinde	G 1/8
Kolben-Ø [mm]	25
Hub [mm]	125
Dichtmaterial	TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange, Zylinderrohr
Serie	DSNU
Bohrung (mm)	25
Betriebsdruck max [bar]	10
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
