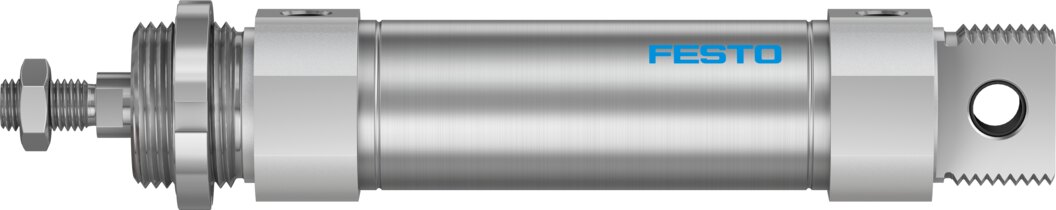

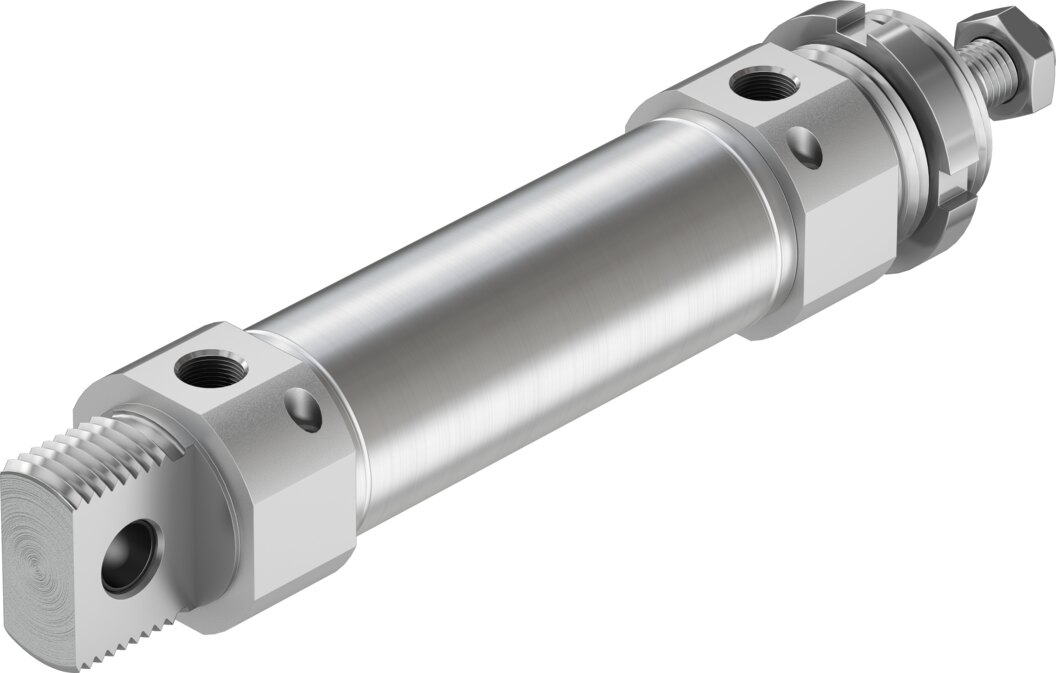

Rundzylinder DSNU-40-70-PPV-A - Festo 5262707
Rundzylinder DSNU-40-70-PPV-A - Festo 5262707 Rundzylinder DSNU-40-70-PPV-A - Festo 5262707 Rundzylinder DSNU-40-70-PPV-A - Festo 5262707 Rundzylinder DSNU-40-70-PPV-A - Festo 5262707

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Rundzylinder doppeltwirkend Ø 40 mm Hub 70 mm DSNU-40-70-PPV-A - Festo 5262707

Festo ✓ Originalprodukt Neuware

Der Festo DSNU-40-70-PPV-A schiebt bei 6 bar mit 752,9 N über 70 mm Hub. Zylinderrohr aus hochlegiertem rostfreiem Stahl, dazu pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar.

Netto
89,47 €
zzgl. MwSt.
106,47 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5262707
Hersteller-Nr. DSNU-40-70-PPV-A
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Rundzylinder DSNU-40-70-PPV-A von Festo arbeitet doppeltwirkend mit Kolben-Ø 40 mm und 70 mm Hub und schiebt bei 6 bar mit 752,9 N. Die pneumatische Endlagendämpfung PPV lässt sich an beiden Enden einstellen.

Vorteile

  • Theoretische Kraft bei 6 bar: 752,9 N im Vorlauf, 633,3 N im Rücklauf
  • Pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar, Dämpfungslänge 18 mm
  • Zylinderrohr aus hochlegiertem rostfreiem Stahl
  • Druckluftanschluss G1/4, Kolbenstangengewinde M12x1,25
  • Vorbereitet für Näherungsschalter zur Endlagenabfrage
  • Betriebsdruck 1 bis 10 bar

Einsatz

In Vorrichtungen, Prüfstationen und Sondermaschinen bewegt der DSNU-40-70-PPV-A Werkstücke und Klappen über 70 mm. Montiert wird der DSNU-40-70-PPV-A über Befestigungszubehör der Baureihe DSNU. Gelenkköpfe und Kupplungen werden auf das Gewinde M12x1,25 der Kolbenstange geschraubt, der Hub beträgt 70 mm.

Technische Daten

MerkmalWert
TypDSNU-40-70-PPV-A
Festo-Teilenummer5262707
Hub70 mm
Kolben-Ø40 mm
KolbenstangengewindeM12x1,25
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
Konstruktiver AufbauKolben, Kolbenstange, Zylinderrohr
Positionserkennungfür Näherungsschalter
Betriebsdruck1 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen0,7 J
Dämpfungslänge18 mm
Theoretische Kraft bei 6 bar, Rücklauf633,3 N
Theoretische Kraft bei 6 bar, Vorlauf752,9 N
Bewegte Masse342 g
Produktgewicht829 g
Befestigungsartmit Zubehör
Pneumatischer AnschlussG1/4
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR, TPE-U(PU)
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Zylinderrohrhochlegierter Stahl rostfrei
Gewicht0,8 kg
HerstellerFesto
Hersteller-Nr.DSNU-40-70-PPV-A
EAN4052568422318
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 1/4
Kolben-Ø [mm]40
Hub [mm]70
DichtmaterialNBR, TPE-U(PU)
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Zylinderrohr
SerieDSNU
Bohrung (mm)40
Betriebsdruck max [bar]10
Temperaturbereich-20-80 °C
Temperatur (max.)80
