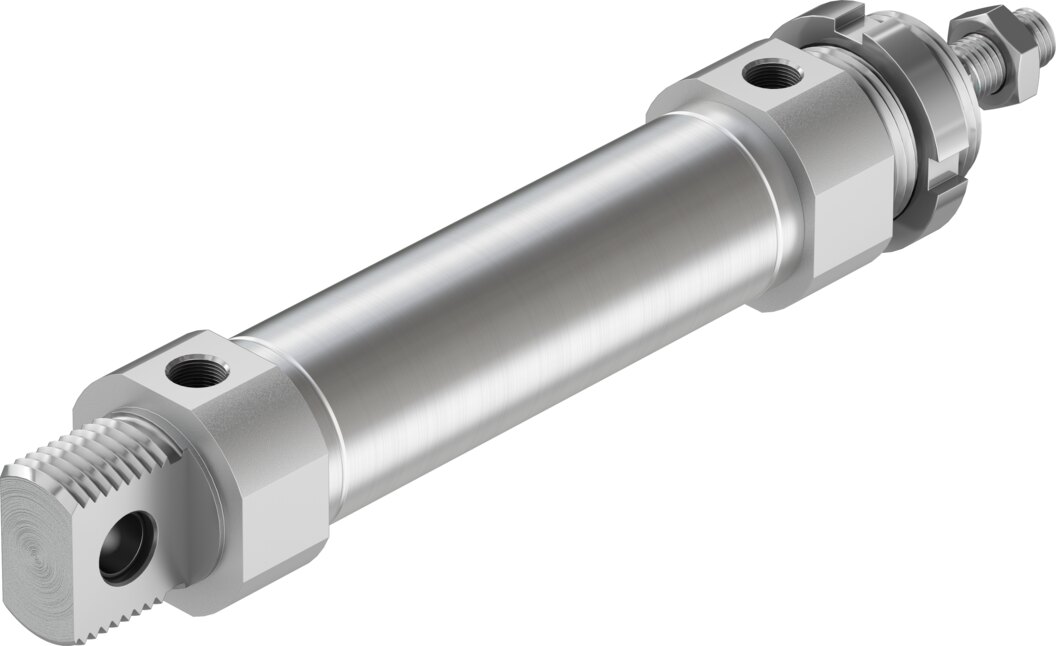

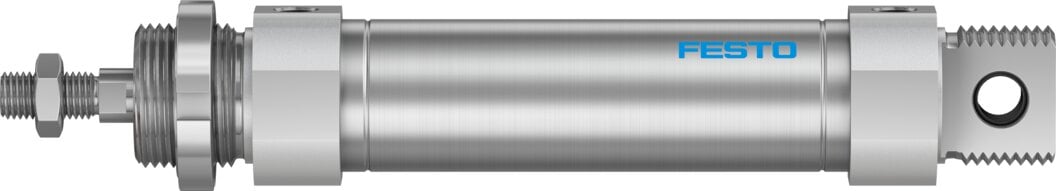

Rundzylinder DSNU-32-70-PPS-A - Festo 5249971
Rundzylinder DSNU-32-70-PPS-A - Festo 5249971 Rundzylinder DSNU-32-70-PPS-A - Festo 5249971 Rundzylinder DSNU-32-70-PPS-A - Festo 5249971 Rundzylinder DSNU-32-70-PPS-A - Festo 5249971

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Rundzylinder doppeltwirkend Ø 32 mm Hub 70 mm DSNU-32-70-PPS-A - Festo 5249971

Festo ✓ Originalprodukt Neuware

Der Festo DSNU-32-70-PPS-A schiebt bei 6 bar mit 482,5 N über 70 mm Hub. Zylinderrohr aus hochlegiertem rostfreiem Stahl, dazu selbsteinstellende pneumatische Endlagendämpfung PPS.

Netto
71,94 €
zzgl. MwSt.
85,61 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5249971
Hersteller-Nr. DSNU-32-70-PPS-A
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kompakt und rund gebaut bringt der DSNU-32-70-PPS-A 70 mm Hub und erreicht mit Kolben-Ø 32 mm bei 6 bar 482,5 N im Vorlauf und 415 N im Rücklauf. Die pneumatische Endlagendämpfung PPS stellt sich selbsttätig ein, ein Nachjustieren entfällt.

Vorteile

  • Theoretische Kraft bei 6 bar: 482,5 N im Vorlauf, 415 N im Rücklauf
  • Selbsteinstellende pneumatische Endlagendämpfung PPS, Dämpfungslänge 14 mm
  • Reinraumtauglich, Klasse 6 nach ISO 14644-1
  • Zylinderrohr aus hochlegiertem rostfreiem Stahl
  • Vorbereitet für Näherungsschalter zur Endlagenabfrage
  • Betriebsdruck 1 bis 10 bar

Einsatz

Mit 70 mm Hub übernimmt der DSNU-32-70-PPS-A Schiebe-, Hub-, Spann- und Ausstoßaufgaben in Montage, Verpackung und Handhabung. Befestigt wird er über separates Zubehör. Gelenkköpfe und Kupplungen werden auf das Gewinde M10x1,25 der Kolbenstange geschraubt, der Hub beträgt 70 mm.

Technische Daten

MerkmalWert
TypDSNU-32-70-PPS-A
Festo-Teilenummer5249971
Hub70 mm
Kolben-Ø32 mm
KolbenstangengewindeM10x1,25
Dämpfungselbsteinstellende pneumatische Endlagendämpfung
Einbaulagebeliebig
Konstruktiver AufbauKolben, Kolbenstange, Zylinderrohr
Positionserkennungfür Näherungsschalter
Betriebsdruck1 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen0,4 J
Dämpfungslänge14 mm
Theoretische Kraft bei 6 bar, Rücklauf415 N
Theoretische Kraft bei 6 bar, Vorlauf482,5 N
Bewegte Masse184 g
Produktgewicht524 g
Befestigungsartmit Zubehör
Pneumatischer AnschlussG1/8
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR, TPE-U(PU)
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Zylinderrohrhochlegierter Stahl rostfrei
Gewicht0,48 kg
HerstellerFesto
Hersteller-Nr.DSNU-32-70-PPS-A
EAN4052568422127
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 1/8
Kolben-Ø [mm]32
Hub [mm]70
DichtmaterialNBR, TPE-U(PU)
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Zylinderrohr
SerieDSNU
Bohrung (mm)32
Betriebsdruck max [bar]10
Temperaturbereich-20-80 °C
Temperatur (max.)80
