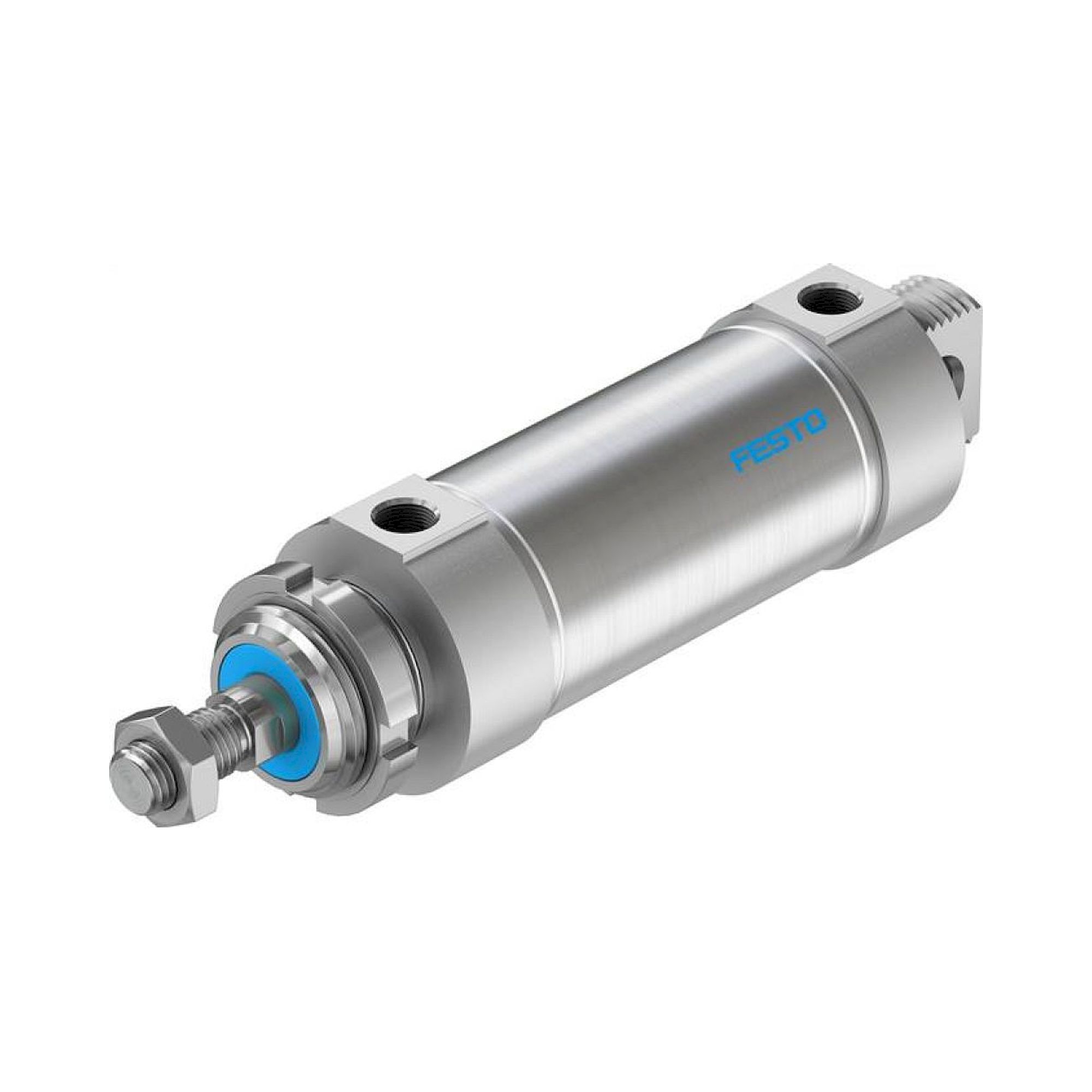

Normzylinder DSNU-16- -PPV-A - Festo 14320
Netto
zzgl. MwSt.
77,54 € inkl. 19 % MwSt., zzgl. Versand
65,16 €
Artikel
FES-14320
Hersteller-Nr.
DSNU-16- -PPV-A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Hub | 1 ... 200 mm |
|---|---|
| Kolben-Ø | 16 mm |
| Kolbenstangengewinde | M6 |
| Dämpfung | pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 6432 |
| Kolbenstangenende | Außengewinde |
| Konstruktiver Aufbau | Kolben, Kolbenstange, Zylinderrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | einseitige Kolbenstange |
| Betriebsdruck | 1 ... 10 bar |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Umgebungstemperatur | -20 ... 80 °C |
| Aufprallenergie in den Endlagen | 0,15 J |
| Dämpfungslänge | 12 mm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 103,7 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 120,6 N |
| Bewegte Masse bei 0 mm Hub | 23 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 2 g |
| Grundgewicht bei 0 mm Hub | 89,9 g |
| Gewichtszuschlag pro 10 mm Hub | 4,6 g |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung, farblos eloxiert |
| Werkstoff Dichtungen | NBR, TPE-U(PU) |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | hochlegierter Stahl rostfrei |
| Gewicht | 0,26 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DSNU-16- -PPV-A |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
