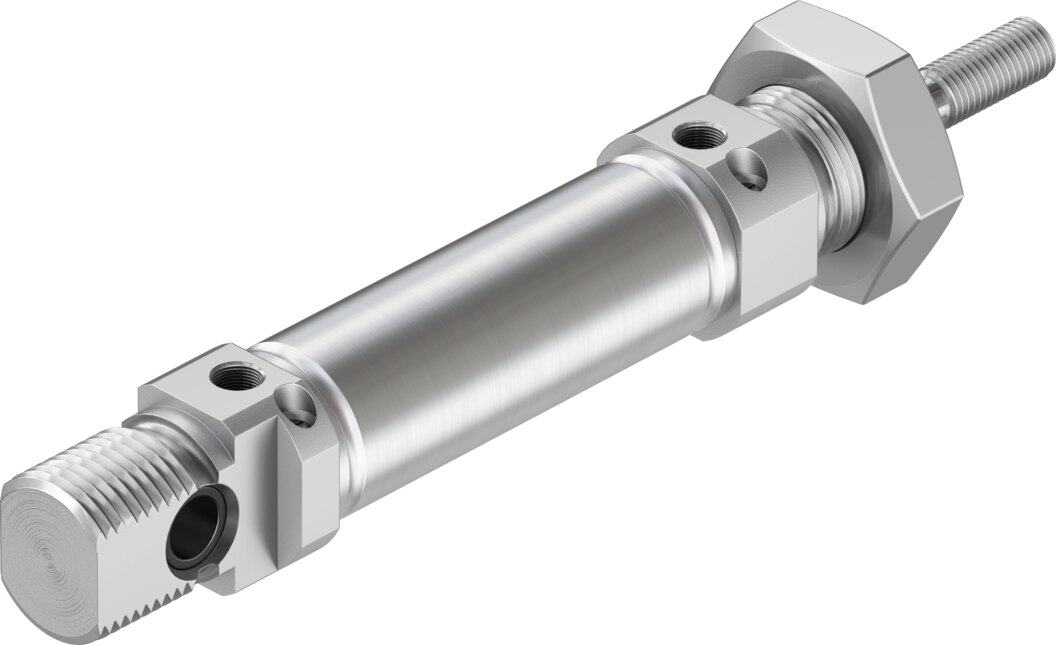

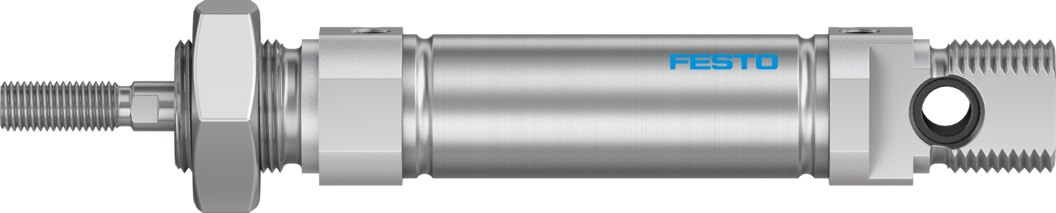

Normzylinder DSNU-16-400-PPV-A - Festo 610157

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Normzylinder doppeltwirkend Ø 16 mm Hub 400 mm DSNU-16-400-PPV-A - Festo 610157

Name: Normzylinder doppeltwirkend Ø 16 mm Hub 400 mm DSNU-16-400-PPV-A - Festo 610157
Brand: Festo
SKU: FES-610157
Price: 66.16 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Kompakter Rundzylinder für Schiebe- und Hubaufgaben: 120,6 N Vorschubkraft bei 6 bar, 400 mm Hub, Kolben-Ø 16 mm. Pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar.

Netto

66,16 €

zzgl. MwSt.

78,73 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-610157

Hersteller-Nr. DSNU-16-400-PPV-A

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Kompakt und rund gebaut bringt der DSNU-16-400-PPV-A 400 mm Hub und erreicht mit Kolben-Ø 16 mm bei 6 bar 120,6 N im Vorlauf und 103,7 N im Rücklauf. Beim DSNU-16-400-PPV-A bestehen Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl (KBK 2).

Vorteile

Kolben-Ø 16 mm und Hub 400 mm, festgelegt im Bestelltyp DSNU-16-400-PPV-A
Theoretische Kraft bei 6 bar: 120,6 N im Vorlauf, 103,7 N im Rücklauf
Entspricht CETOP RP 52 P, ISO 6432, genormtes Befestigungszubehör passt
Pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar, Dämpfungslänge 12 mm
Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl
Vorbereitet für Näherungsschalter zur Endlagenabfrage (Code A im Typ)

Einsatz

Mit 400 mm Hub übernimmt der DSNU-16-400-PPV-A Schiebe-, Hub-, Spann- und Ausstoßaufgaben in Montage, Verpackung und Handhabung. Befestigt wird er über separates Zubehör. Für die Lastankopplung trägt die Kolbenstange ein Gewinde M6, passend zum Zubehör für Kolben-Ø 16 mm. Für Ersatzbedarf bitte den Typ DSNU-16-400-PPV-A mit dem vorhandenen Zylinder abgleichen.

Technische Daten

Merkmal	Wert
Typ	DSNU-16-400-PPV-A
Festo-Teilenummer	610157
Hub	400 mm
Kolben-Ø	16 mm
Dämpfung	pneumatische Dämpfung beidseitig einstellbar
Positionserkennung	für Näherungsschalter
Kolbenstangengewinde	M6
Einbaulage	beliebig
Entspricht Norm	CETOP RP 52 P, ISO 6432
Kolbenstangenende	Außengewinde
Konstruktiver Aufbau	Kolben, Kolbenstange, Zylinderrohr
Varianten	einseitige Kolbenstange
Betriebsdruck	1 bis 10 bar
Funktionsweise	doppeltwirkend
Maritime Klassifizierung	siehe Zertifikat
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	0,15 J
Theoretische Kraft bei 6 bar, Rücklauf	103,7 N
Grundgewicht bei 0 mm Hub	89,9 g
Zuschlag bewegte Masse pro 10 mm Hub	2 g
Befestigungsart	mit Zubehör
Pneumatischer Anschluss	M5
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Dichtungen	NBR, TPE-U(PU)
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr	hochlegierter Stahl rostfrei
Theoretische Kraft bei 6 bar, Vorlauf	120,6 N
Bewegte Masse bei 0 mm Hub	23 g
Gewichtszuschlag pro 10 mm Hub	4,6 g
Dämpfungslänge	12 mm
Gewicht	0,28 kg
Hersteller	Festo
Hersteller-Nr.	DSNU-16-400-PPV-A
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Edelstahl
Gewinde	M5
Kolben-Ø [mm]	16
Hub [mm]	400
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange, Zylinderrohr
Norm	ISO 6432
Serie	DSNU
Bohrung (mm)	16
Betriebsdruck max [bar]	10
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
