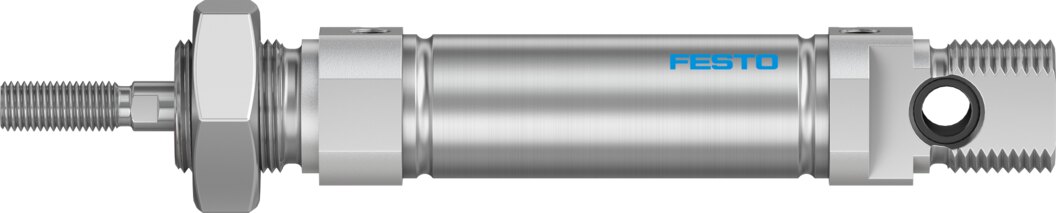

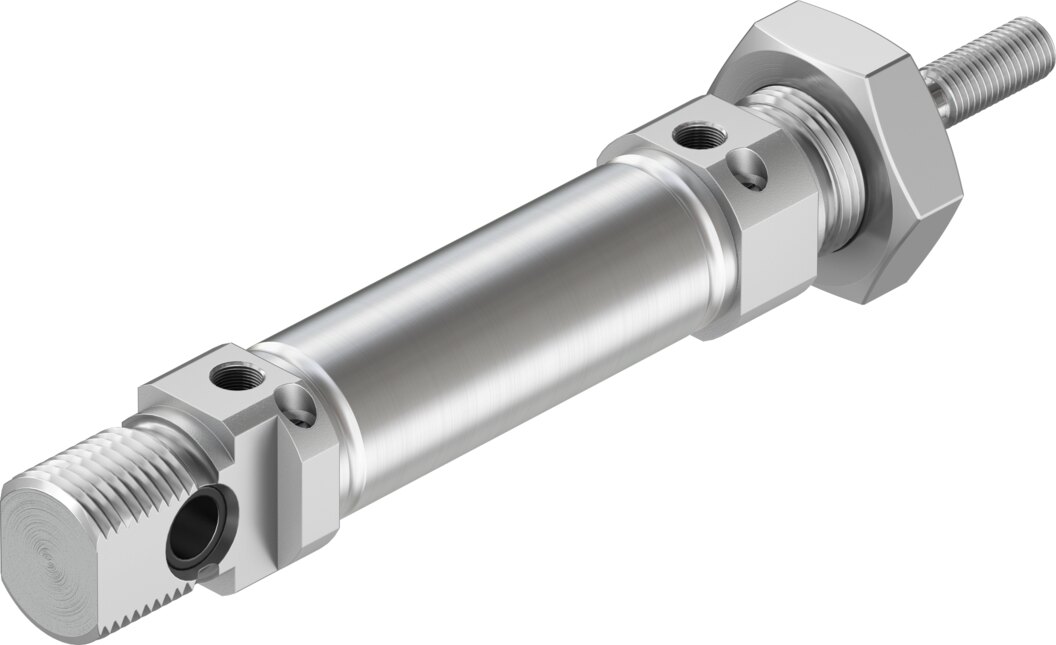

Normzylinder doppeltwirkend Ø 16 mm Hub 300 mm DSNU-16-300-PPV-A - Festo 610156

Kompakt und rund gebaut bringt der DSNU-16-300-PPV-A 300 mm Hub und erreicht mit Kolben-Ø 16 mm bei 6 bar 120,6 N im Vorlauf und 103,7 N im Rücklauf. Die pneumatische Endlagendämpfung PPV lässt sich an beiden Enden einstellen.

Vorteile

• Kolben-Ø 16 mm und Hub 300 mm, festgelegt im Bestelltyp DSNU-16-300-PPV-A
• Theoretische Kraft bei 6 bar: 120,6 N im Vorlauf, 103,7 N im Rücklauf
• Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl
• Pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar, Dämpfungslänge 12 mm
• Entspricht CETOP RP 52 P, ISO 6432, genormtes Befestigungszubehör passt
• Vorbereitet für Näherungsschalter zur Endlagenabfrage (Code A im Typ)

Einsatz

Mit 300 mm Hub übernimmt der DSNU-16-300-PPV-A Schiebe-, Hub-, Spann- und Ausstoßaufgaben in Montage, Verpackung und Handhabung. Befestigt wird er über separates Zubehör. Gelenkköpfe und Kupplungen werden auf das Gewinde M6 der Kolbenstange geschraubt, der Hub beträgt 300 mm. Für Ersatzbedarf bitte den Typ DSNU-16-300-PPV-A mit dem vorhandenen Zylinder abgleichen.
