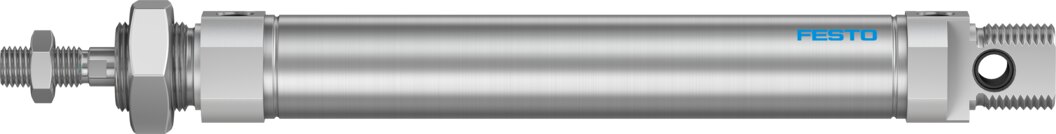

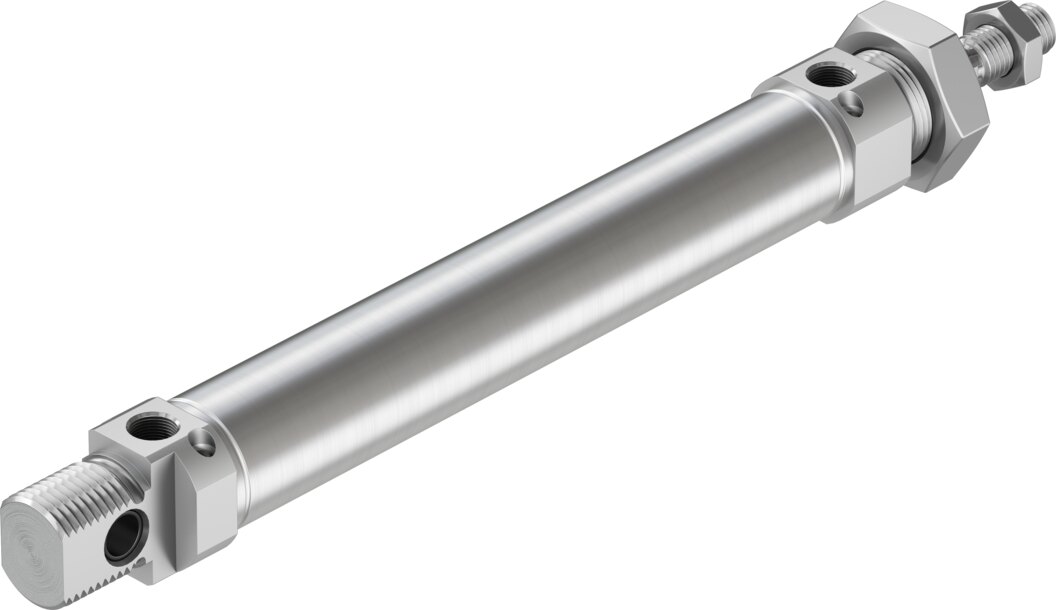

Rundzylinder DSNU-1"-5"-PPV-A - Festo 546418
Rundzylinder DSNU-1"-5"-PPV-A - Festo 546418 Rundzylinder DSNU-1"-5"-PPV-A - Festo 546418 Rundzylinder DSNU-1"-5"-PPV-A - Festo 546418 Rundzylinder DSNU-1"-5"-PPV-A - Festo 546418

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Rundzylinder doppeltwirkend Ø 1 Zoll Hub 5 Zoll DSNU-1"-5"-PPV-A - Festo 546418

Festo ✓ Originalprodukt Neuware

Kompakter Rundzylinder für Schiebe- und Hubaufgaben: 294,5 N Vorschubkraft bei 6 bar, 5 Zoll (127 mm) Hub, Kolben-Ø 1 Zoll. Pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar.

Netto
115,32 €
zzgl. MwSt.
137,23 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-546418
Hersteller-Nr. DSNU-1"-5"-PPV-A
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Rundzylinder DSNU-1"-5"-PPV-A von Festo arbeitet doppeltwirkend mit Kolben-Ø 1 Zoll und 5 Zoll (127 mm) Hub und schiebt bei 6 bar mit 294,5 N. Die Endlagen lassen sich mit Näherungsschaltern abfragen.

Vorteile

  • Theoretische Kraft bei 6 bar: 294,5 N im Vorlauf, 247,3 N im Rücklauf
  • Abmessungen in Anlehnung an ISO 6432
  • Pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar, Dämpfungslänge 17 mm
  • Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl
  • Druckluftanschluss 1/8 NPT, Kolbenstangengewinde 3/8-24 UNF-2A
  • Vorbereitet für Näherungsschalter zur Endlagenabfrage

Einsatz

Der DSNU-1"-5"-PPV-A eignet sich für Stopp-, Sortier- und Zuführaufgaben, bei denen 5 Zoll (127 mm) Hub und Kolben-Ø 1 Zoll ausreichen. Gelenkköpfe und Kupplungen werden auf das Gewinde 3/8-24 UNF-2A der Kolbenstange geschraubt, der Hub beträgt 5 Zoll (127 mm).

Technische Daten

MerkmalWert
TypDSNU-1"-5"-PPV-A
Festo-Teilenummer546418
Hub127 mm
Kolben-Ø1"
Kolbenstangengewinde3/8-24 UNF-2A
Basierend auf NormISO 6432
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck1 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen0,300042 J
Dämpfungslänge17,018 mm
Theoretische Kraft bei 6 bar, Rücklauf247,321 N
Theoretische Kraft bei 6 bar, Vorlauf294,472 N
Bewegte Masse bei 0 mm Hub70,988 g
Zuschlag bewegte Masse pro 10 mm Hub6,01 g
Grundgewicht bei 0 mm Hub237,998 g
Gewichtszuschlag pro 10 mm Hub11 g
Befestigungsartmit Zubehör
Pneumatischer Anschluss1/8 NPT
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR, TPE-U(PU)
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff Zylinderrohrhochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.DSNU-1"-5"-PPV-A
EAN4052568352844
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
Hub [mm]127
DichtmaterialNBR, TPE-U(PU)
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange
SerieDSNU
Betriebsdruck max [bar]10
Temperaturbereich-20-80 °C
Temperatur (max.)80
