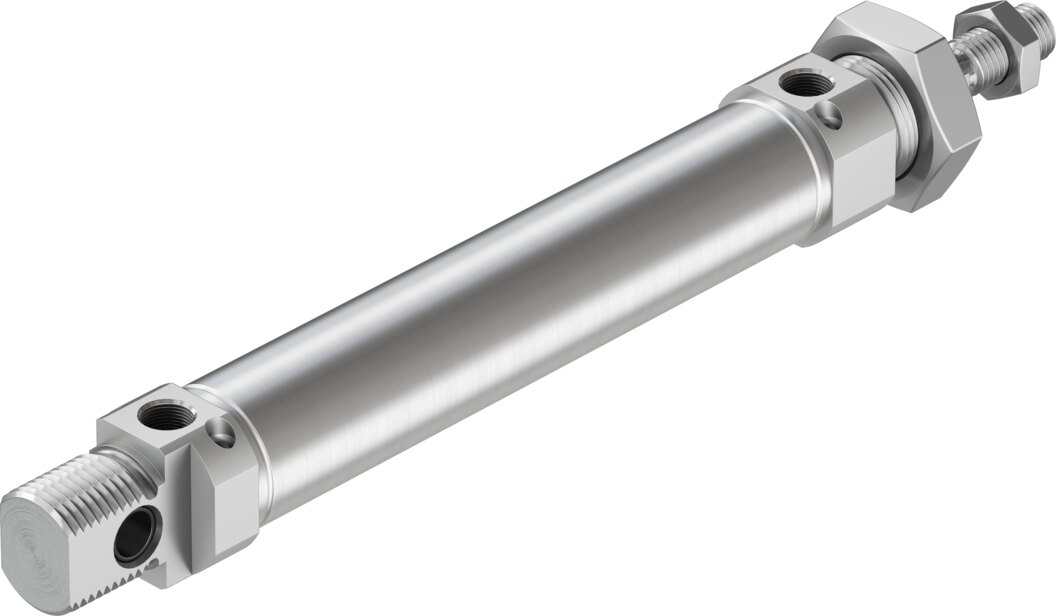

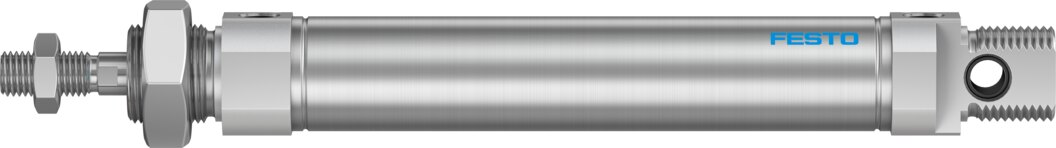

Rundzylinder DSNU-1"-4"-PPV-A - Festo 546417
Rundzylinder DSNU-1"-4"-PPV-A - Festo 546417 Rundzylinder DSNU-1"-4"-PPV-A - Festo 546417 Rundzylinder DSNU-1"-4"-PPV-A - Festo 546417 Rundzylinder DSNU-1"-4"-PPV-A - Festo 546417

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Rundzylinder doppeltwirkend Ø 1 Zoll Hub 4 Zoll DSNU-1"-4"-PPV-A - Festo 546417

Festo ✓ Originalprodukt Neuware

Der Festo DSNU-1"-4"-PPV-A schiebt bei 6 bar mit 294,5 N über 4 Zoll (101,6 mm) Hub. Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl, dazu pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar.

Netto
114,15 €
zzgl. MwSt.
135,84 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-546417
Hersteller-Nr. DSNU-1"-4"-PPV-A
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Rundzylinder DSNU-1"-4"-PPV-A von Festo arbeitet doppeltwirkend mit Kolben-Ø 1 Zoll und 4 Zoll (101,6 mm) Hub und schiebt bei 6 bar mit 294,5 N. Die pneumatische Endlagendämpfung PPV lässt sich an beiden Enden einstellen.

Vorteile

  • Theoretische Kraft bei 6 bar: 294,5 N im Vorlauf, 247,3 N im Rücklauf
  • Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl
  • Pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar, Dämpfungslänge 17 mm
  • Abmessungen in Anlehnung an ISO 6432
  • Druckluftanschluss 1/8 NPT, Kolbenstangengewinde 3/8-24 UNF-2A
  • Vorbereitet für Näherungsschalter zur Endlagenabfrage

Einsatz

Der DSNU-1"-4"-PPV-A eignet sich für Stopp-, Sortier- und Zuführaufgaben, bei denen 4 Zoll (101,6 mm) Hub und Kolben-Ø 1 Zoll ausreichen. Für die Lastankopplung trägt die Kolbenstange ein Gewinde 3/8-24 UNF-2A, passend zum Zubehör für Kolben-Ø 1 Zoll.

Technische Daten

MerkmalWert
TypDSNU-1"-4"-PPV-A
Festo-Teilenummer546417
Hub101,6 mm
Kolben-Ø1"
Kolbenstangengewinde3/8-24 UNF-2A
Basierend auf NormISO 6432
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck1 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen0,300042 J
Dämpfungslänge17,018 mm
Theoretische Kraft bei 6 bar, Rücklauf247,321 N
Theoretische Kraft bei 6 bar, Vorlauf294,472 N
Bewegte Masse bei 0 mm Hub70,988 g
Zuschlag bewegte Masse pro 10 mm Hub6,01 g
Grundgewicht bei 0 mm Hub237,998 g
Gewichtszuschlag pro 10 mm Hub11 g
Befestigungsartmit Zubehör
Pneumatischer Anschluss1/8 NPT
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR, TPE-U(PU)
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff Zylinderrohrhochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.DSNU-1"-4"-PPV-A
EAN4052568352837
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
Hub [mm]101,6
DichtmaterialNBR, TPE-U(PU)
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange
SerieDSNU
Betriebsdruck max [bar]10
Temperaturbereich-20-80 °C
Temperatur (max.)80

Downloads

Fragen zum Artikel

Noch eine Frage?

Schreiben Sie uns die Artikelnummer und Ihre Frage, wir klären Detailfragen direkt mit dem Hersteller und antworten in der Regel am nächsten Werktag.
