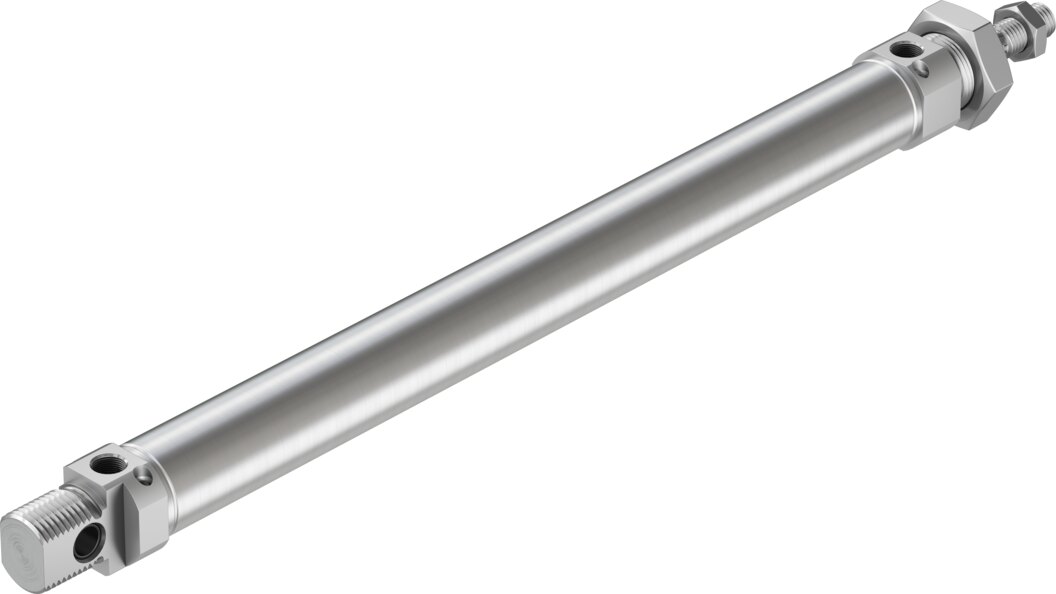

Rundzylinder doppeltwirkend Ø 1 Zoll Hub 10 Zoll DSNU-1"-10"-PPV-A - Festo 546414

Name: Rundzylinder doppeltwirkend Ø 1 Zoll Hub 10 Zoll DSNU-1"-10"-PPV-A - Festo 546414
Brand: Festo
SKU: FES-546414
Price: 121.26 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Kompakter Rundzylinder für Schiebe- und Hubaufgaben: 294,5 N Vorschubkraft bei 6 bar, 10 Zoll (254 mm) Hub, Kolben-Ø 1 Zoll. Pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar.

Netto

121,26 €

zzgl. MwSt.

144,30 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-546414

Hersteller-Nr. DSNU-1"-10"-PPV-A

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

294,5 N Vorschubkraft bei 6 bar, 10 Zoll (254 mm) Hub und Kolben-Ø 1 Zoll: Das sind die Kernwerte des Rundzylinders DSNU-1"-10"-PPV-A. Beim DSNU-1"-10"-PPV-A bestehen Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl (KBK 2).

Vorteile

Theoretische Kraft bei 6 bar: 294,5 N im Vorlauf, 247,3 N im Rücklauf
Abmessungen in Anlehnung an ISO 6432
Zylinderrohr und Kolbenstange aus hochlegiertem rostfreiem Stahl
Pneumatische Endlagendämpfung PPV, an beiden Enden einstellbar, Dämpfungslänge 17 mm
Druckluftanschluss 1/8 NPT, Kolbenstangengewinde 3/8-24 UNF-2A
Betriebsdruck 1 bis 10 bar

Einsatz

In Vorrichtungen, Prüfstationen und Sondermaschinen bewegt der DSNU-1"-10"-PPV-A Werkstücke und Klappen über 10 Zoll (254 mm). Montiert wird der DSNU-1"-10"-PPV-A über Befestigungszubehör der Baureihe DSNU. Für die Lastankopplung trägt die Kolbenstange ein Gewinde 3/8-24 UNF-2A, passend zum Zubehör für Kolben-Ø 1 Zoll.

Technische Daten

Merkmal	Wert
Typ	DSNU-1"-10"-PPV-A
Festo-Teilenummer	546414
Hub	254 mm
Kolben-Ø	1"
Kolbenstangengewinde	3/8-24 UNF-2A
Basierend auf Norm	ISO 6432
Dämpfung	pneumatische Dämpfung beidseitig einstellbar
Einbaulage	beliebig
Kolbenstangenende	Außengewinde
Konstruktiver Aufbau	Kolben, Kolbenstange
Positionserkennung	für Näherungsschalter
Varianten	einseitige Kolbenstange
Betriebsdruck	1 bis 10 bar
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	0,300042 J
Dämpfungslänge	17,018 mm
Theoretische Kraft bei 6 bar, Rücklauf	247,321 N
Theoretische Kraft bei 6 bar, Vorlauf	294,472 N
Bewegte Masse bei 0 mm Hub	70,988 g
Zuschlag bewegte Masse pro 10 mm Hub	6,01 g
Grundgewicht bei 0 mm Hub	237,998 g
Gewichtszuschlag pro 10 mm Hub	11 g
Befestigungsart	mit Zubehör
Pneumatischer Anschluss	1/8 NPT
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR, TPE-U(PU)
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr	hochlegierter Stahl rostfrei
Hersteller	Festo
Hersteller-Nr.	DSNU-1"-10"-PPV-A
EAN	4052568352806
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Edelstahl
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange
Serie	DSNU
Betriebsdruck max [bar]	10
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
