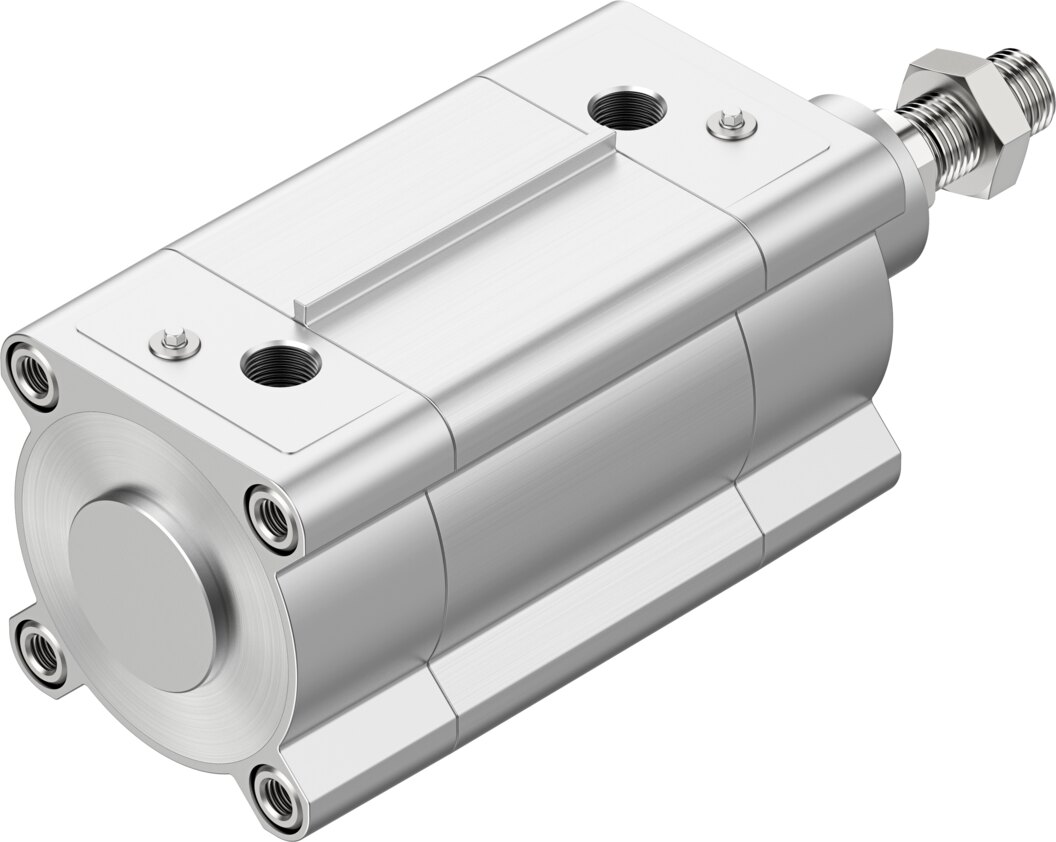

Normzylinder DSBF-C-...-80- - - Festo 570081
Netto
zzgl. MwSt.
467,69 € inkl. 19 % MwSt., zzgl. Versand
393,02 €
Artikel
FES-570081
Hersteller-Nr.
DSBF-C-...-80- -
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Hub | 1 ... 2800 mm |
|---|---|
| Kolben-Ø | 80 mm |
| Kolbenstangengewinde | M20x1,5, M12 |
| Basierend auf Norm | ISO 15552 |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig, selbsteinstellende pneumatische Endlagendämpfung, pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15552 |
| Kolbenstangenende | Außengewinde, Innengewinde |
| Konstruktiver Aufbau | Kolben, Kolbenstange, Profilrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Verlängertes Kolbenstangen-Außengewinde, Innengewinde an der Kolbenstange, Verlängerte Kolbenstange, Konstante langsame Bewegung, Reibungsarm, Durchgehende Kolbenstange, Warmfeste Dichtungen max. 120 °C, Temperaturbereich 0 bis + 150 °C, Temperaturbereich -40 bis + 80 °C |
| Betriebsdruck | 0,05 ... 12 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Ex-Schutz Zulassung außerhalb der EU | EPL Gb (GB) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L, VDMA24364-Zone III |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Umgebungstemperatur | -40 ... 150 °C |
| Aufprallenergie in den Endlagen | 0,9 ... 1,8 J |
| Dämpfungslänge | 28 ... 34 mm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 2721 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 2721 ... 3016 N |
| Gewichtszuschlag pro 10 mm Kolbenstangenverlängerung | 39 g |
| Gewichtszuschlag pro 10 mm Kolbenstangengewindeverlängerung | 22 g |
| Befestigungsart | mit Innengewinde, mit Zubehör |
| Pneumatischer Anschluss | G3/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Druckguss, beschichtet |
| Werkstoff Kolbendichtung | FPM, TPE-U(PU) |
| Werkstoff Kolben | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei, hartverchromt, hochlegierter Stahl rostfrei |
| Werkstoff Kolbenstangen-Dichtabstreifer | FPM, PE, TPE-U(PU) |
| Werkstoff Pufferdichtung | FPM, TPE-U(PU) |
| Werkstoff Pufferkolben | Aluminium, POM |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Mutter | hochlegierter Stahl rostfrei |
| Werkstoff Kolbenstangenabstreifer | PTFE-verstärkt |
| Werkstoff Lager | Bronze, Metall-Polymer-Verbund, POM |
| Werkstoff Bundschrauben | Stahl verzinkt |
| Gewicht | 4,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DSBF-C-...-80- - |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
