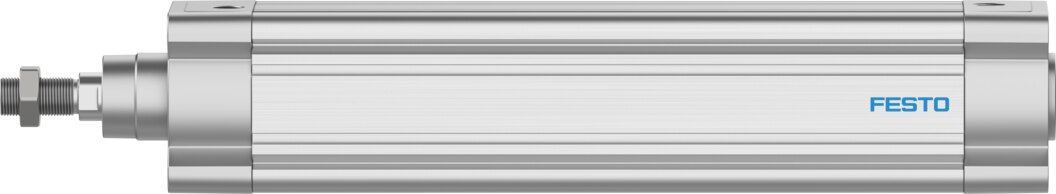

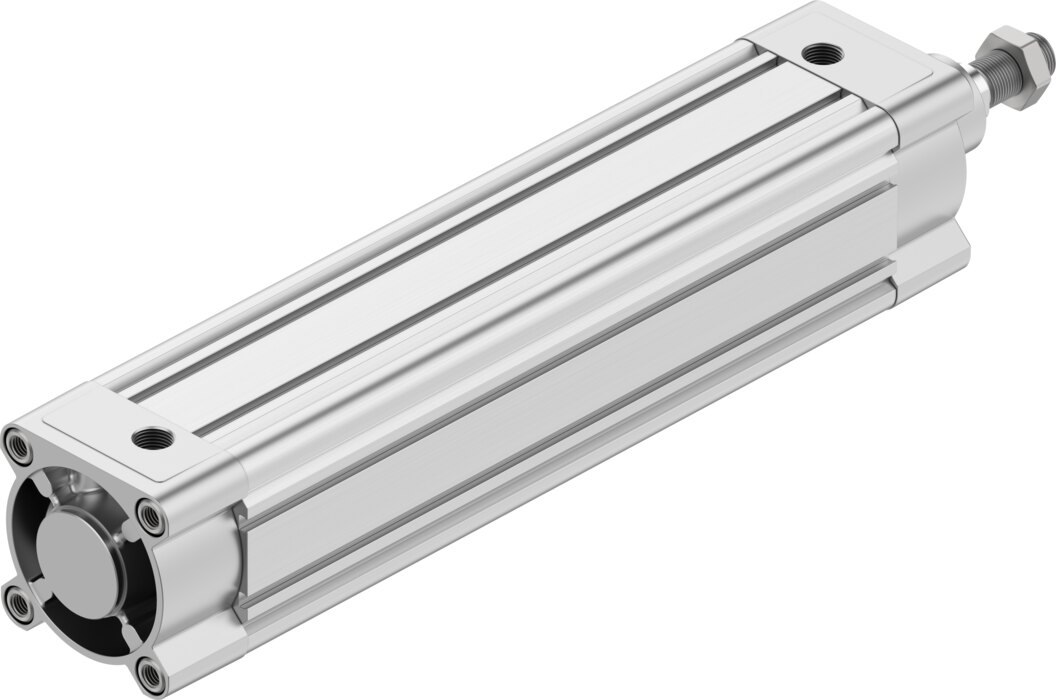

Normzylinder DSBC-80-320-D3-PPSA-N3 - Festo 3656869
Normzylinder DSBC-80-320-D3-PPSA-N3 - Festo 3656869 Normzylinder DSBC-80-320-D3-PPSA-N3 - Festo 3656869 Normzylinder DSBC-80-320-D3-PPSA-N3 - Festo 3656869 Normzylinder DSBC-80-320-D3-PPSA-N3 - Festo 3656869

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Normzylinder doppeltwirkend Ø 80 mm Hub 320 mm DSBC-80-320-D3-PPSA-N3 - Festo 3656869

Festo ✓ Originalprodukt Neuware

Für Stellwege von 320 mm liefert der Festo Normzylinder DSBC-80-320-D3-PPSA-N3 mit Ø 80 mm Kolben bei 6 bar 3016 N Vorschubkraft. Dank PPS entfällt das Justieren von Dämpfungsschrauben, die Aufprallenergie in den Endlagen darf 1,8 J betragen. Für Näherungsschalter vorbereitet, Anschluss G3/8.

Netto
304,88 €
zzgl. MwSt.
362,81 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-3656869
Hersteller-Nr. DSBC-80-320-D3-PPSA-N3
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Bei 6 bar setzt der Normzylinder DSBC-80-320-D3-PPSA-N3 3016 N im Vorlauf und 2721 N im Rücklauf um, Kolben Ø 80 mm, Hub 320 mm. Für den DSBC-80-320-D3-PPSA-N3 gelten 0,4 bis 12 bar Betriebsdruck und -20 bis 80 °C Umgebungstemperatur.

Vorteile im Überblick

  • Theoretische Kraft bei 6 bar: 3016 N vor, 2721 N zurück
  • Selbsteinstellende Dämpfung PPS, 31 mm Dämpfungslänge
  • Positionserkennung über Näherungsschalter
  • Betriebsdruck 0,4 bis 12 bar
  • Abmessungen nach ISO 15552
  • Kolbenstangengewinde M20x1,5, Kolbenstange: hochlegierter Stahl

Anwendung

Der Normzylinder übernimmt Hub-, Schiebe- und Zuführbewegungen im Maschinen- und Anlagenbau, hier mit 320 mm Hub. Der DSBC-80-320-D3-PPSA-N3 verarbeitet Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.

Technische Daten

BestelltypDSBC-80-320-D3-PPSA-N3
Festo-Teilenummer3656869
Hub320 mm
Kolben-Ø80 mm
KolbenstangengewindeM20x1,5
Dämpfungselbsteinstellende pneumatische Endlagendämpfung
Einbaulagebeliebig
Entspricht NormISO 15552
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange, Profilrohr
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck0,4 bis 12 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen1,8 J
Dämpfungslänge31 mm
Theoretische Kraft bei 6 bar, Rücklauf2721 N
Theoretische Kraft bei 6 bar, Vorlauf3016 N
Bewegte Masse2058 g
Bewegte Masse bei 0 mm Hub810 g
Zuschlag bewegte Masse pro 10 mm Hub39 g
Produktgewicht7296 g
Grundgewicht bei 0 mm Hub2720 g
Gewichtszuschlag pro 10 mm Hub143 g
Befestigungsartmit Innengewinde, mit Zubehör
Pneumatischer AnschlussG3/8
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Druckguss, beschichtet
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff KolbenAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Kolbenstangen-DichtabstreiferTPE-U(PU)
Werkstoff PufferdichtungTPE-U(PU)
Werkstoff PufferkolbenPOM
Werkstoff ZylinderrohrAluminium-Knetlegierung, gleiteloxiert
Werkstoff MutterStahl, verzinkt
Werkstoff KolbenstangenabstreiferTPE-E
Werkstoff LagerMetall-Polymer-Verbund
Werkstoff BundschraubenStahl verzinkt
Zolltarifnummer84123100
Gewicht6 kg
HerstellerFesto
Hersteller-Nr.DSBC-80-320-D3-PPSA-N3
EAN4052568272289
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungeinseitige Kolbenstange
GewindeG 3/8
Kolben-Ø [mm]80
Hub [mm]320
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Profilrohr
NormISO 15552
SerieDSBC
Bohrung (mm)80
Betriebsdruck max [bar]12
Temperaturbereich-20-80 °C
Temperatur (max.)80
