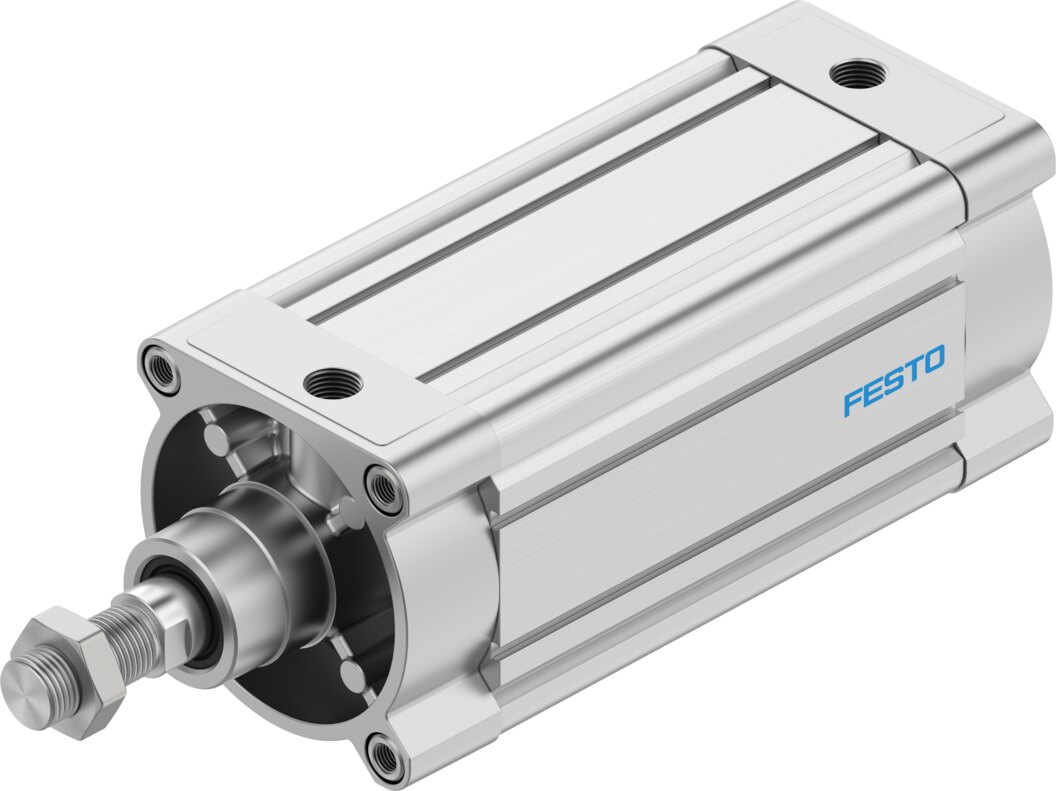

Normzylinder DSBC-...-50- - - Festo 1463770
Netto
zzgl. MwSt.
233,75 € inkl. 19 % MwSt., zzgl. Versand
196,43 €
Artikel
FES-1463770
Hersteller-Nr.
DSBC-...-50- -
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Hub | 1 ... 2800 mm |
|---|---|
| Kolben-Ø | 50 mm |
| Kolbenstangengewinde | M16x1,5, M10 |
| Max. Verdrehwinkel der Kolbenstange +/- | -0,45 ... 0,45 deg |
| Basierend auf Norm | ISO 15552 |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig, selbsteinstellende pneumatische Endlagendämpfung, pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15552 |
| Kolbenstangenende | Außengewinde, Innengewinde |
| Konstruktiver Aufbau | Kolben, Kolbenstange, Profilrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Hubeinstellung ausfahrend, Schweißspritzerschutz, Verlängertes Kolbenstangen-Außengewinde, Kolbenstange mit Aussensechskant, Leichtlauf für Balanceranwendungen, Metallabstreifer, Modul zum erreichen einer definierten Endlage bei Druckausfall, Verstärkte Kolbenstange, Konstante langsame Bewegung, Reibungsarm, Durchgehende, hohle Kolbenstange, Sensornuten auf 3 Profilseiten, Zusätzliche PTFE Kolbenführung |
| Wirkungsweise Feststelleinheit | einfahrend, ausfahrend, statisch, Lösen durch Druckluft, reibschlüssige Klemmung durch Federkraft |
| Statische Haltekraft Feststelleinheit | 1400 N |
| Axiales Spiel Feststelleinheit | 0,8 mm |
| Lösedruck Feststelleinheit | 3 bar |
| Wirkungsweise Endlagenverriegelung | formschlüssige Verriegelung durch Arretierzylinder, Lösen durch Druckluft |
| Statische Haltekraft Endlagenverriegelung | 2000 N |
| Axiales Spiel Endlagenverriegelung | 1,3 mm |
| Entriegelungsdruck | 1,5 bar |
| Verriegelungsdruck | 0,5 bar |
| Betriebsdruck | 0,1 ... 12 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Ex-Schutz Zulassung außerhalb der EU | EPL Gb (GB) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung, 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L, VDMA24364-Zone III |
| Umgebungstemperatur | -40 ... 150 °C |
| Aufprallenergie in den Endlagen | 0,3 ... 1 J |
| Dämpfungslänge | 0 ... 22 mm |
| Max. Drehmoment der Verdrehsicherung | 1,5 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 990 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 990 ... 1178 N |
| Gewichtszuschlag pro 10 mm Kolbenstangenverlängerung | 25 g |
| Gewichtszuschlag pro 10 mm Kolbenstangengewindeverlängerung | 14 g |
| Befestigungsart | mit Innengewinde, mit Zubehör |
| Pneumatischer Anschluss | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Druckguss, beschichtet |
| Werkstoff Feder | Federstahl, hochlegierter Stahl rostfrei |
| Werkstoff Gehäuse Feststelleinheit | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Gehäuse Endlagenverriegelung | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbendichtung | FPM, HNBR, TPE-U(PU) |
| Werkstoff Klemmbacken Feststelleinheit | Messing |
| Werkstoff Kolben Feststelleinheit | POM |
| Werkstoff Kolben Endlagenverriegelung | Stahl, gehärtet |
| Werkstoff Kolben | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei, hartverchromt, hochlegierter Stahl, hochlegierter Stahl rostfrei |
| Werkstoff Kolbenstangen-Dichtabstreifer | FPM, HNBR, PE, TPE-U(PU) |
| Werkstoff Pufferdichtung | FPM, TPE-U(PU) |
| Werkstoff Pufferkolben | Aluminium, POM |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Werkstoff Mutter | Stahl, verzinkt |
| Werkstoff Kolbenstangenabstreifer | Messing, PTFE-verstärkt, TPE-E |
| Werkstoff Lager | Bronze, Metall-Polymer-Verbund, POM |
| Werkstoff Bundschrauben | Stahl verzinkt |
| Werkstoff Faltenbalg | NBR, PA |
| Gewicht | 3,2 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DSBC-...-50- - |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
