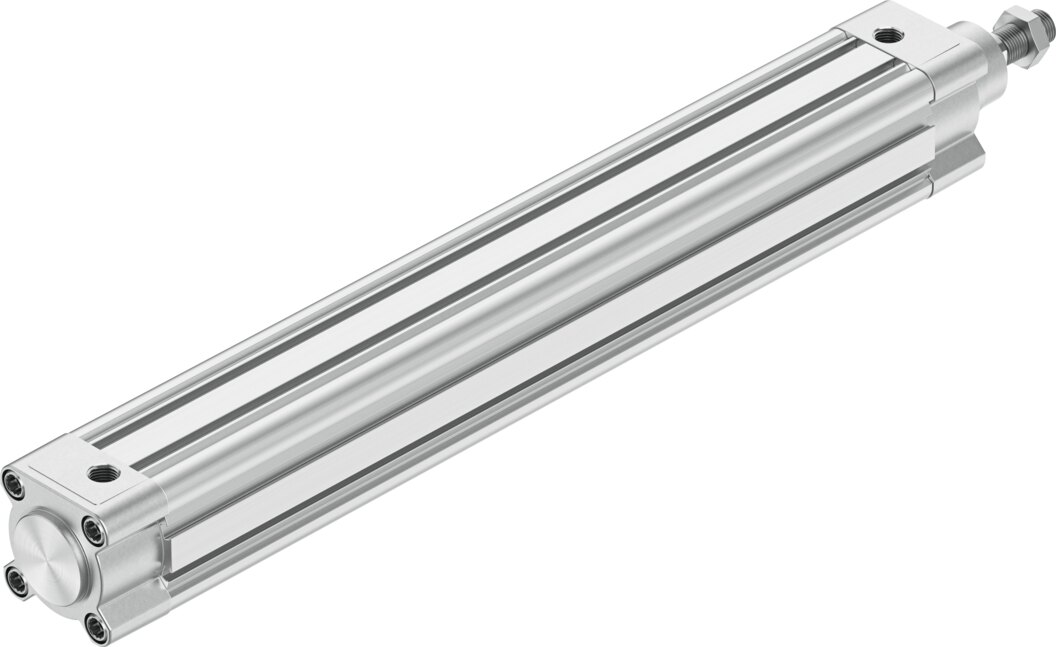

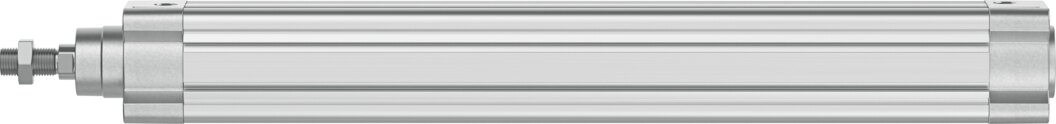

Normzylinder DSBC-50-400-D3-PPSA-N3 - Festo 8165588
Normzylinder DSBC-50-400-D3-PPSA-N3 - Festo 8165588 Normzylinder DSBC-50-400-D3-PPSA-N3 - Festo 8165588 Normzylinder DSBC-50-400-D3-PPSA-N3 - Festo 8165588 Normzylinder DSBC-50-400-D3-PPSA-N3 - Festo 8165588

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Normzylinder doppeltwirkend Ø 50 mm Hub 400 mm DSBC-50-400-D3-PPSA-N3 - Festo 8165588

Festo ✓ Originalprodukt Neuware

Der Normzylinder DSBC-50-400-D3-PPSA-N3 bringt bei 6 bar 1178 N im Vorlauf und 990 N im Rücklauf auf, bei Ø 50 mm Kolben und 400 mm Hub. Pneumatische Endlagendämpfung PPS stellt sich selbst ein und wirkt auf 22 mm. Anschluss G1/4, Endlagenabfrage über Näherungsschalter. Gewicht 4,336 kg.

Netto
202,84 €
zzgl. MwSt.
241,38 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8165588
Hersteller-Nr. DSBC-50-400-D3-PPSA-N3
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Bei 6 bar setzt der Normzylinder DSBC-50-400-D3-PPSA-N3 1178 N im Vorlauf und 990 N im Rücklauf um, Kolben Ø 50 mm, Hub 400 mm. Der DSBC-50-400-D3-PPSA-N3 arbeitet mit 0,4 bis 12 bar Betriebsdruck bei -20 bis 80 °C.

Vorteile

  • Theoretische Kraft bei 6 bar: 1178 N vor, 990 N zurück
  • Selbsteinstellende Dämpfung PPS, 22 mm Dämpfungslänge
  • Endlagen mit Näherungsschaltern abfragbar
  • Druckbereich 0,4 bis 12 bar
  • Anschlussmaße nach ISO 15552, austauschbar
  • Kolbenstangengewinde M16x1,5, Kolbenstange: hochlegierter Stahl

Einsatz

Mit Ø 50 mm Kolben eignet sich der DSBC-50-400-D3-PPSA-N3 für Vorschub-, Press- und Stellaufgaben in Fertigungsanlagen und Sondermaschinen. Als Betriebsmedium für den DSBC-50-400-D3-PPSA-N3 dient Druckluft nach ISO 8573-1:2010 [7:4:4].

Technische Daten

BestelltypDSBC-50-400-D3-PPSA-N3
Festo-Teilenummer8165588
Hub400 mm
Kolben-Ø50 mm
KolbenstangengewindeM16x1,5
Dämpfungselbsteinstellende pneumatische Endlagendämpfung
Einbaulagebeliebig
Entspricht NormISO 15552
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange, Profilrohr
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck0,4 bis 12 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen1 J
Dämpfungslänge22 mm
Theoretische Kraft bei 6 bar, Rücklauf990 N
Theoretische Kraft bei 6 bar, Vorlauf1178 N
Bewegte Masse1365 g
Bewegte Masse bei 0 mm Hub365 g
Zuschlag bewegte Masse pro 10 mm Hub25 g
Produktgewicht4336 g
Grundgewicht bei 0 mm Hub1216 g
Gewichtszuschlag pro 10 mm Hub78 g
Befestigungsartmit Innengewinde, mit Zubehör
Pneumatischer AnschlussG1/4
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Druckguss, beschichtet
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff KolbenAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Kolbenstangen-DichtabstreiferTPE-U(PU)
Werkstoff PufferdichtungTPE-U(PU)
Werkstoff PufferkolbenPOM
Werkstoff ZylinderrohrAluminium-Knetlegierung, gleiteloxiert
Werkstoff MutterStahl, verzinkt
Werkstoff KolbenstangenabstreiferTPE-E
Werkstoff LagerMetall-Polymer-Verbund
Werkstoff BundschraubenStahl verzinkt
Zolltarifnummer84123100
HerstellerFesto
Hersteller-Nr.DSBC-50-400-D3-PPSA-N3
EAN4052568597900
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungeinseitige Kolbenstange
GewindeG 1/4
Kolben-Ø [mm]50
Hub [mm]400
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Profilrohr
NormISO 15552
SerieDSBC
Bohrung (mm)50
Betriebsdruck max [bar]12
Temperaturbereich-20-80 °C
Temperatur (max.)80
