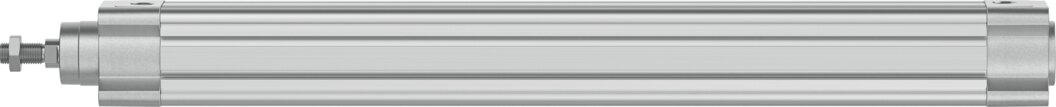

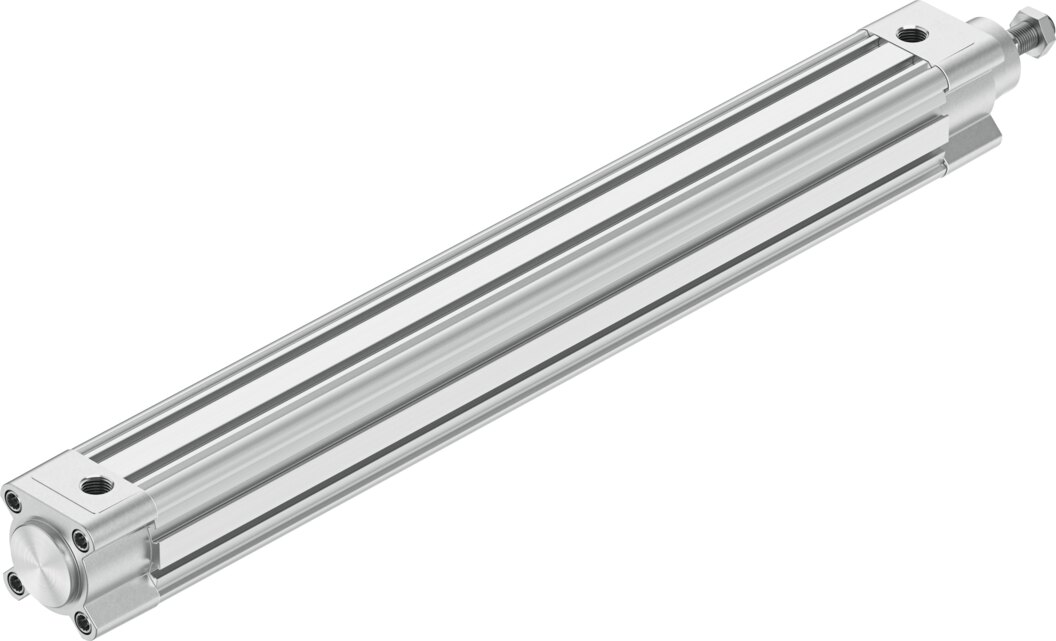

Normzylinder DSBC-40-400-D3-PPSA-N3 - Festo 8165583
Normzylinder DSBC-40-400-D3-PPSA-N3 - Festo 8165583 Normzylinder DSBC-40-400-D3-PPSA-N3 - Festo 8165583 Normzylinder DSBC-40-400-D3-PPSA-N3 - Festo 8165583 Normzylinder DSBC-40-400-D3-PPSA-N3 - Festo 8165583

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Normzylinder doppeltwirkend Ø 40 mm Hub 400 mm DSBC-40-400-D3-PPSA-N3 - Festo 8165583

Festo ✓ Originalprodukt Neuware

Der Normzylinder DSBC-40-400-D3-PPSA-N3 bringt bei 6 bar 754 N im Vorlauf und 633 N im Rücklauf auf, bei Ø 40 mm Kolben und 400 mm Hub. Die selbsteinstellende Endlagendämpfung PPS passt sich Last und Geschwindigkeit an, Dämpfungslänge 19 mm. Anschluss G1/4, Endlagenabfrage über Näherungsschalter.

Netto
173,49 €
zzgl. MwSt.
206,45 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8165583
Hersteller-Nr. DSBC-40-400-D3-PPSA-N3
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Bei 6 bar setzt der Normzylinder DSBC-40-400-D3-PPSA-N3 754 N im Vorlauf und 633 N im Rücklauf um, Kolben Ø 40 mm, Hub 400 mm. Zulässig sind 0,6 bis 12 bar Betriebsdruck, die Umgebungstemperatur darf -20 bis 80 °C betragen.

Vorteile im Überblick

  • Theoretische Kraft bei 6 bar: 754 N vor, 633 N zurück
  • Endlagendämpfung PPS ohne Einstellaufwand, bis 0,7 J
  • Positionserkennung über Näherungsschalter
  • Betriebsdruck 0,6 bis 12 bar
  • Anschlussmaße nach ISO 15552, austauschbar
  • Kolbenstangengewinde M12x1,25, Kolbenstange: hochlegierter Stahl

Anwendung

Der Normzylinder übernimmt Hub-, Schiebe- und Zuführbewegungen im Maschinen- und Anlagenbau, hier mit 400 mm Hub. Als Betriebsmedium für den DSBC-40-400-D3-PPSA-N3 dient Druckluft nach ISO 8573-1:2010 [7:4:4].

Technische Daten

BestelltypDSBC-40-400-D3-PPSA-N3
Festo-Teilenummer8165583
Hub400 mm
Kolben-Ø40 mm
KolbenstangengewindeM12x1,25
Dämpfungselbsteinstellende pneumatische Endlagendämpfung
Einbaulagebeliebig
Entspricht NormISO 15552
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange, Profilrohr
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck0,6 bis 12 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen0,7 J
Dämpfungslänge19 mm
Theoretische Kraft bei 6 bar, Rücklauf633 N
Theoretische Kraft bei 6 bar, Vorlauf754 N
Bewegte Masse845 g
Bewegte Masse bei 0 mm Hub205 g
Zuschlag bewegte Masse pro 10 mm Hub16 g
Produktgewicht2728 g
Grundgewicht bei 0 mm Hub768 g
Gewichtszuschlag pro 10 mm Hub49 g
Befestigungsartmit Innengewinde, mit Zubehör
Pneumatischer AnschlussG1/4
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Druckguss, beschichtet
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff KolbenAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Kolbenstangen-DichtabstreiferTPE-U(PU)
Werkstoff PufferdichtungTPE-U(PU)
Werkstoff PufferkolbenPOM
Werkstoff ZylinderrohrAluminium-Knetlegierung, gleiteloxiert
Werkstoff MutterStahl, verzinkt
Werkstoff KolbenstangenabstreiferTPE-E
Werkstoff LagerMetall-Polymer-Verbund
Werkstoff BundschraubenStahl verzinkt
Zolltarifnummer84123100
HerstellerFesto
Hersteller-Nr.DSBC-40-400-D3-PPSA-N3
EAN4052568597863
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungeinseitige Kolbenstange
GewindeG 1/4
Kolben-Ø [mm]40
Hub [mm]400
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Profilrohr
NormISO 15552
SerieDSBC
Bohrung (mm)40
Betriebsdruck max [bar]12
Temperaturbereich-20-80 °C
Temperatur (max.)80
