Normzylinder DSBC-32-400-D3-PPSA-N3 - Festo 8165446
Normzylinder DSBC-32-400-D3-PPSA-N3 - Festo 8165446 Normzylinder DSBC-32-400-D3-PPSA-N3 - Festo 8165446 Normzylinder DSBC-32-400-D3-PPSA-N3 - Festo 8165446 Normzylinder DSBC-32-400-D3-PPSA-N3 - Festo 8165446

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

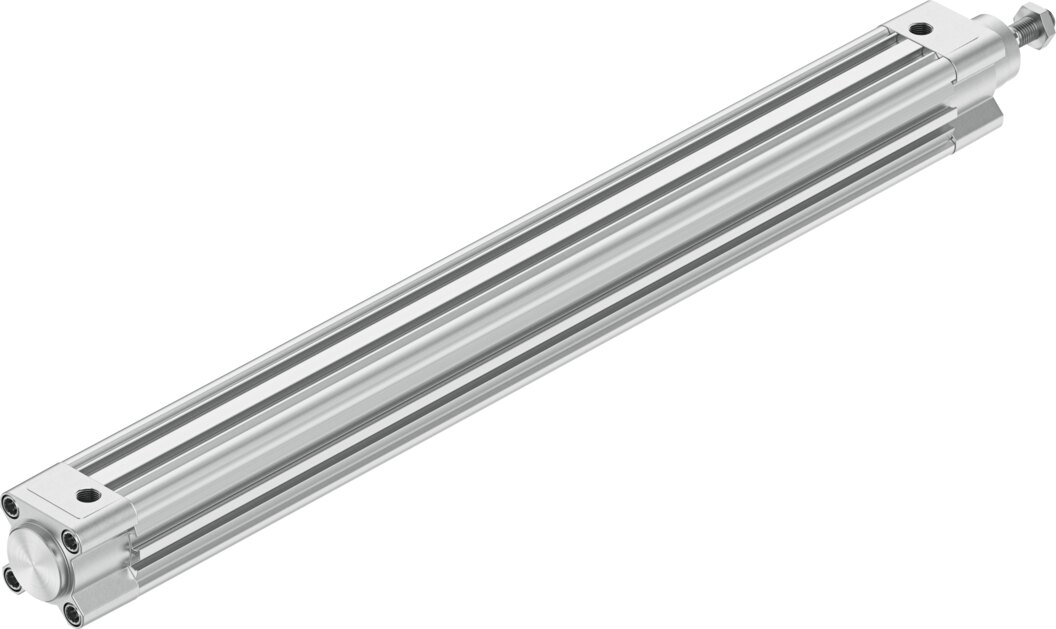

Normzylinder doppeltwirkend Ø 32 mm Hub 400 mm DSBC-32-400-D3-PPSA-N3 - Festo 8165446

Festo ✓ Originalprodukt Neuware

Für Stellwege von 400 mm liefert der Festo Normzylinder DSBC-32-400-D3-PPSA-N3 mit Ø 32 mm Kolben bei 6 bar 483 N Vorschubkraft. Dank PPS entfällt das Justieren von Dämpfungsschrauben, die Aufprallenergie in den Endlagen darf 0,4 J betragen. Anschluss G1/8, Endlagenabfrage über Näherungsschalter.

Netto
149,63 €
zzgl. MwSt.
178,06 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8165446
Hersteller-Nr. DSBC-32-400-D3-PPSA-N3
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Ø 32 mm Kolben des Normzylinders DSBC-32-400-D3-PPSA-N3 erzeugt bei 6 bar 483 N Vorschubkraft und 415 N beim Einfahren, der Hub beträgt 400 mm. Zulässig sind 0,8 bis 12 bar Betriebsdruck, die Umgebungstemperatur darf -20 bis 80 °C betragen.

Vorteile

  • 483 N Vorlauf und 415 N Rücklauf bei 6 bar
  • Selbsteinstellende Dämpfung PPS, 17 mm Dämpfungslänge
  • Positionserkennung über Näherungsschalter
  • Betriebsdruck 0,8 bis 12 bar
  • Abmessungen nach ISO 15552
  • Kolbenstangengewinde M10x1,25, Kolbenstange: hochlegierter Stahl

Einsatz

Mit Ø 32 mm Kolben eignet sich der DSBC-32-400-D3-PPSA-N3 für Vorschub-, Press- und Stellaufgaben in Fertigungsanlagen und Sondermaschinen. Als Betriebsmedium für den DSBC-32-400-D3-PPSA-N3 dient Druckluft nach ISO 8573-1:2010 [7:4:4].

Technische Daten

BestelltypDSBC-32-400-D3-PPSA-N3
Festo-Teilenummer8165446
Hub400 mm
Kolben-Ø32 mm
KolbenstangengewindeM10x1,25
Dämpfungselbsteinstellende pneumatische Endlagendämpfung
Einbaulagebeliebig
Entspricht NormISO 15552
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange, Profilrohr
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck0,8 bis 12 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen0,4 J
Dämpfungslänge17 mm
Theoretische Kraft bei 6 bar, Rücklauf415 N
Theoretische Kraft bei 6 bar, Vorlauf483 N
Bewegte Masse470 g
Bewegte Masse bei 0 mm Hub110 g
Zuschlag bewegte Masse pro 10 mm Hub9 g
Produktgewicht1719 g
Grundgewicht bei 0 mm Hub480 g
Gewichtszuschlag pro 10 mm Hub31 g
Befestigungsartmit Innengewinde, mit Zubehör
Pneumatischer AnschlussG1/8
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Druckguss, beschichtet
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff KolbenAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Kolbenstangen-DichtabstreiferTPE-U(PU)
Werkstoff PufferdichtungTPE-U(PU)
Werkstoff PufferkolbenPOM
Werkstoff ZylinderrohrAluminium-Knetlegierung, gleiteloxiert
Werkstoff MutterStahl, verzinkt
Werkstoff KolbenstangenabstreiferTPE-E
Werkstoff LagerMetall-Polymer-Verbund
Werkstoff BundschraubenStahl verzinkt
Zolltarifnummer84123100
Gewicht1,6 kg
HerstellerFesto
Hersteller-Nr.DSBC-32-400-D3-PPSA-N3
EAN4052568597825
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungeinseitige Kolbenstange
GewindeG 1/8
Kolben-Ø [mm]32
Hub [mm]400
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Profilrohr
NormISO 15552
SerieDSBC
Bohrung (mm)32
Betriebsdruck max [bar]12
Temperaturbereich-20-80 °C
Temperatur (max.)80
