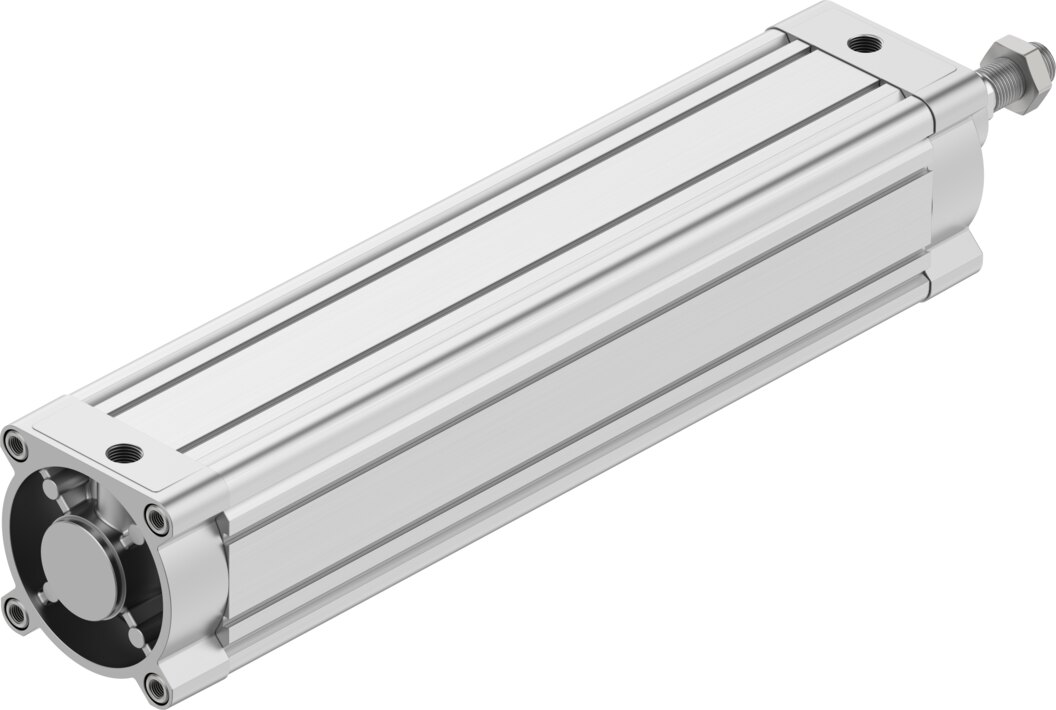

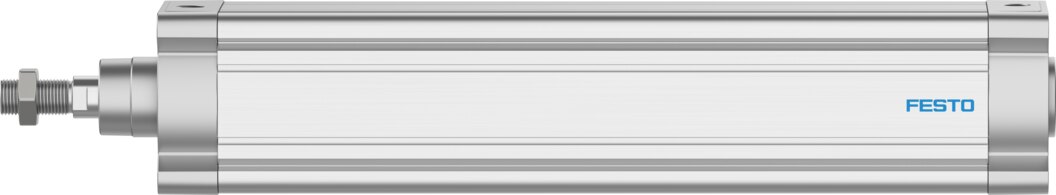

Normzylinder doppeltwirkend Ø 125 mm Hub 500 mm DSBC-125-500-D3-PPSA-N3 - Festo 8165681
Für Stellwege von 500 mm liefert der Festo Normzylinder DSBC-125-500-D3-PPSA-N3 mit Ø 125 mm Kolben bei 6 bar 7363 N Vorschubkraft. Dank PPS entfällt das Justieren von Dämpfungsschrauben, die Aufprallenergie in den Endlagen darf 3,3 J betragen. Für Näherungsschalter vorbereitet, Anschluss G1/2.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Bei 6 bar setzt der Normzylinder DSBC-125-500-D3-PPSA-N3 7363 N im Vorlauf und 6881 N im Rücklauf um, Kolben Ø 125 mm, Hub 500 mm. Zulässig sind 0,2 bis 10 bar Betriebsdruck, die Umgebungstemperatur darf -20 bis 80 °C betragen.
Vorteile
- Theoretische Kraft bei 6 bar: 7363 N vor, 6881 N zurück
- Selbsteinstellende Dämpfung PPS, 45 mm Dämpfungslänge
- Positionserkennung über Näherungsschalter
- Druckbereich 0,2 bis 10 bar
- Abmessungen nach ISO 15552
- Kolbenstangengewinde M27x2, Kolbenstange: hochlegierter Stahl
Einsatz
Mit Ø 125 mm Kolben eignet sich der DSBC-125-500-D3-PPSA-N3 für Vorschub-, Press- und Stellaufgaben in Fertigungsanlagen und Sondermaschinen. Der DSBC-125-500-D3-PPSA-N3 verarbeitet Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.
Technische Daten
| Bestelltyp | DSBC-125-500-D3-PPSA-N3 |
|---|---|
| Festo-Teilenummer | 8165681 |
| Hub | 500 mm |
| Kolben-Ø | 125 mm |
| Kolbenstangengewinde | M27x2 |
| Dämpfung | selbsteinstellende pneumatische Endlagendämpfung |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15552 |
| Kolbenstangenende | Außengewinde |
| Konstruktiver Aufbau | Kolben, Kolbenstange, Profilrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | einseitige Kolbenstange |
| Betriebsdruck | 0,2 bis 10 bar |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -20 bis 80 °C |
| Aufprallenergie in den Endlagen | 3,3 J |
| Dämpfungslänge | 45 mm |
| Theoretische Kraft bei 6 bar, Rücklauf | 6881 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 7363 N |
| Bewegte Masse | 5395 g |
| Bewegte Masse bei 0 mm Hub | 2245 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 63 g |
| Produktgewicht | 19117 g |
| Grundgewicht bei 0 mm Hub | 6768 g |
| Gewichtszuschlag pro 10 mm Hub | 247 g |
| Befestigungsart | mit Innengewinde, mit Zubehör |
| Pneumatischer Anschluss | G1/2 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Druckguss, beschichtet |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff Kolben | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Werkstoff Kolbenstangen-Dichtabstreifer | TPE-U(PU) |
| Werkstoff Pufferdichtung | TPE-U(PU) |
| Werkstoff Pufferkolben | POM |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Werkstoff Mutter | Stahl, verzinkt |
| Werkstoff Kolbenstangenabstreifer | TPE-E |
| Werkstoff Lager | Metall-Polymer-Verbund |
| Werkstoff Bundschrauben | Stahl verzinkt |
| Zolltarifnummer | 84123100 |
| Hersteller | Festo |
| Hersteller-Nr. | DSBC-125-500-D3-PPSA-N3 |
| EAN | 4052568598334 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | einseitige Kolbenstange |
| Gewinde | G 1/2 |
| Kolben-Ø [mm] | 125 |
| Hub [mm] | 500 |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Kolben, Kolbenstange, Profilrohr |
| Norm | ISO 15552 |
| Serie | DSBC |
| Bohrung (mm) | 125 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -20-80 °C |
| Temperatur (max.) | 80 |
