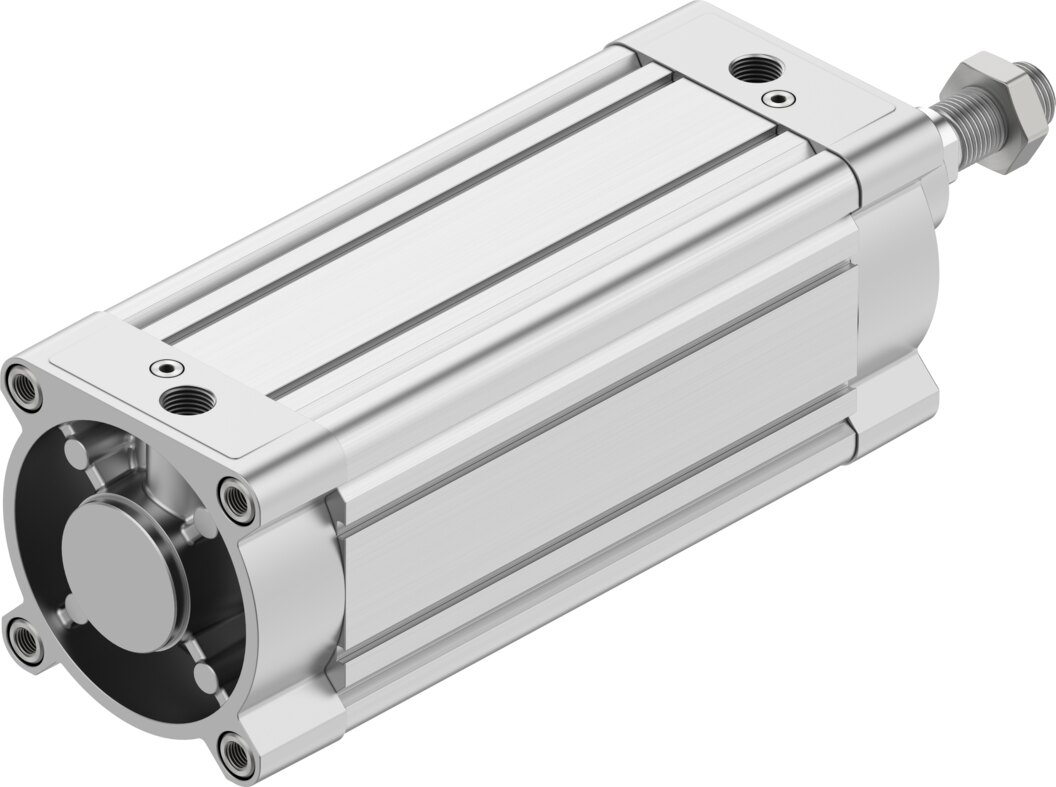

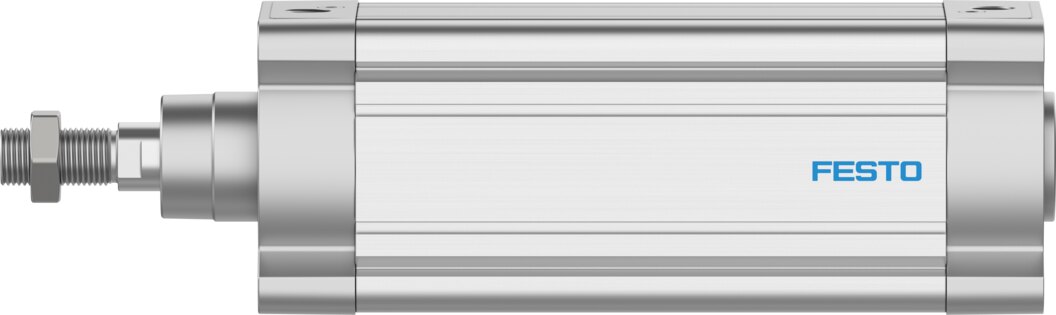

Normzylinder DSBC-125-200-D3-PPVA-N3 - Festo 8165668
Normzylinder DSBC-125-200-D3-PPVA-N3 - Festo 8165668 Normzylinder DSBC-125-200-D3-PPVA-N3 - Festo 8165668 Normzylinder DSBC-125-200-D3-PPVA-N3 - Festo 8165668 Normzylinder DSBC-125-200-D3-PPVA-N3 - Festo 8165668

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Normzylinder doppeltwirkend Ø 125 mm Hub 200 mm DSBC-125-200-D3-PPVA-N3 - Festo 8165668

Festo ✓ Originalprodukt Neuware

Der Normzylinder DSBC-125-200-D3-PPVA-N3 bringt bei 6 bar 7363 N im Vorlauf und 6881 N im Rücklauf auf, bei Ø 125 mm Kolben und 200 mm Hub. Über die Dämpfung PPV lassen sich beide Endlagen auf die Last abstimmen, wirksam auf 45 mm. Für Näherungsschalter vorbereitet, Anschluss G1/2.

Netto
585,03 €
zzgl. MwSt.
696,19 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8165668
Hersteller-Nr. DSBC-125-200-D3-PPVA-N3
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Ø 125 mm Kolben des Normzylinders DSBC-125-200-D3-PPVA-N3 erzeugt bei 6 bar 7363 N Vorschubkraft und 6881 N beim Einfahren, der Hub beträgt 200 mm. Der DSBC-125-200-D3-PPVA-N3 arbeitet mit 0,2 bis 10 bar Betriebsdruck bei -20 bis 80 °C.

Vorteile im Überblick

  • Theoretische Kraft bei 6 bar: 7363 N vor, 6881 N zurück
  • Dämpfung PPV beidseitig einstellbar, 45 mm Dämpfungslänge
  • Positionserkennung über Näherungsschalter
  • Druckbereich 0,2 bis 10 bar
  • Anschlussmaße nach ISO 15552, austauschbar
  • Kolbenstangengewinde M27x2, Kolbenstange: hochlegierter Stahl

Anwendung

Mit Ø 125 mm Kolben eignet sich der DSBC-125-200-D3-PPVA-N3 für Vorschub-, Press- und Stellaufgaben in Fertigungsanlagen und Sondermaschinen. Der DSBC-125-200-D3-PPVA-N3 verarbeitet Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.

Technische Daten

BestelltypDSBC-125-200-D3-PPVA-N3
Festo-Teilenummer8165668
Hub200 mm
Kolben-Ø125 mm
KolbenstangengewindeM27x2
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
Entspricht NormISO 15552
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange, Profilrohr
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck0,2 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen3,3 J
Dämpfungslänge45 mm
Theoretische Kraft bei 6 bar, Rücklauf6881 N
Theoretische Kraft bei 6 bar, Vorlauf7363 N
Bewegte Masse3505 g
Bewegte Masse bei 0 mm Hub2245 g
Zuschlag bewegte Masse pro 10 mm Hub63 g
Produktgewicht11707 g
Grundgewicht bei 0 mm Hub6768 g
Gewichtszuschlag pro 10 mm Hub247 g
Befestigungsartmit Innengewinde, mit Zubehör
Pneumatischer AnschlussG1/2
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Druckguss, beschichtet
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff KolbenAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Kolbenstangen-DichtabstreiferTPE-U(PU)
Werkstoff PufferdichtungTPE-U(PU)
Werkstoff PufferkolbenPOM
Werkstoff ZylinderrohrAluminium-Knetlegierung, gleiteloxiert
Werkstoff MutterStahl, verzinkt
Werkstoff KolbenstangenabstreiferTPE-E
Werkstoff LagerMetall-Polymer-Verbund
Werkstoff BundschraubenStahl verzinkt
Zolltarifnummer84123100
HerstellerFesto
Hersteller-Nr.DSBC-125-200-D3-PPVA-N3
EAN4052568598204
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungeinseitige Kolbenstange
GewindeG 1/2
Kolben-Ø [mm]125
Hub [mm]200
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Profilrohr
NormISO 15552
SerieDSBC
Bohrung (mm)125
Betriebsdruck max [bar]10
Temperaturbereich-20-80 °C
Temperatur (max.)80
