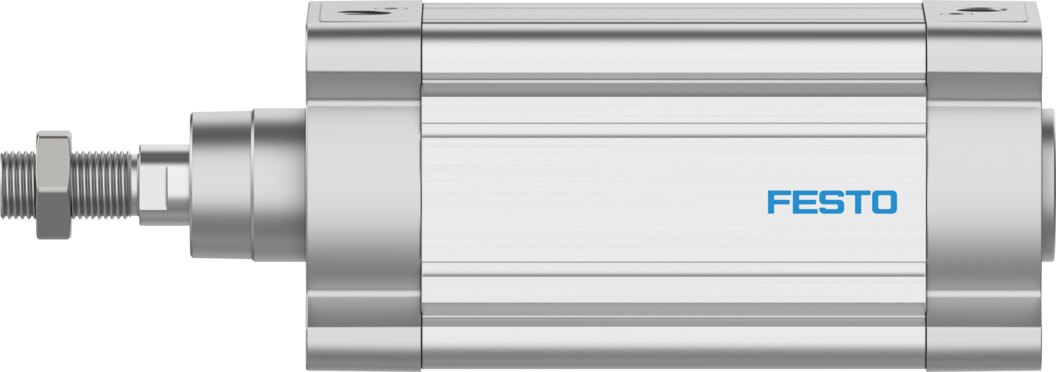

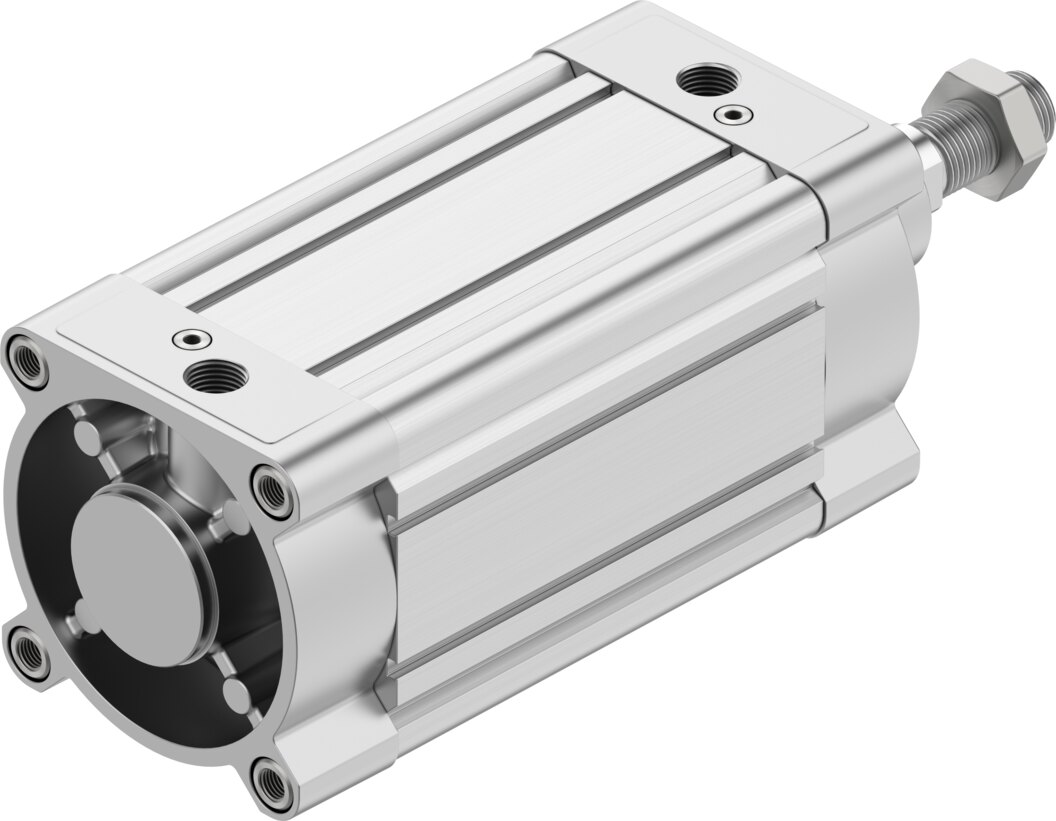

Normzylinder DSBC-125-125-D3-PPVA-N3 - Festo 8165664
Normzylinder DSBC-125-125-D3-PPVA-N3 - Festo 8165664 Normzylinder DSBC-125-125-D3-PPVA-N3 - Festo 8165664 Normzylinder DSBC-125-125-D3-PPVA-N3 - Festo 8165664 Normzylinder DSBC-125-125-D3-PPVA-N3 - Festo 8165664

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Normzylinder doppeltwirkend Ø 125 mm Hub 125 mm DSBC-125-125-D3-PPVA-N3 - Festo 8165664

Festo ✓ Originalprodukt Neuware

Für Stellwege von 125 mm liefert der Festo Normzylinder DSBC-125-125-D3-PPVA-N3 mit Ø 125 mm Kolben bei 6 bar 7363 N Vorschubkraft. Beidseitig einstellbare Luftdämpfung PPV fängt die Last weich ab, Aufprallenergie bis 3,3 J. Für Näherungsschalter vorbereitet, Anschluss G1/2.

Netto
566,70 €
zzgl. MwSt.
674,37 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8165664
Hersteller-Nr. DSBC-125-125-D3-PPVA-N3
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

7363 N theoretische Vorschubkraft bei 6 bar über 125 mm Hub kennzeichnen den doppeltwirkenden Normzylinder DSBC-125-125-D3-PPVA-N3 mit Ø 125 mm Kolben. Für den DSBC-125-125-D3-PPVA-N3 gelten 0,2 bis 10 bar Betriebsdruck und -20 bis 80 °C Umgebungstemperatur.

Ihre Vorteile

  • Theoretische Kraft bei 6 bar: 7363 N vor, 6881 N zurück
  • Dämpfung PPV beidseitig einstellbar, 45 mm Dämpfungslänge
  • Endlagen mit Näherungsschaltern abfragbar
  • Betriebsdruck 0,2 bis 10 bar
  • Abmessungen nach ISO 15552
  • Kolbenstangengewinde M27x2, Kolbenstange: hochlegierter Stahl

Einsatzbereiche

Einsatzgebiete sind Handhabung, Verpackung und Fördertechnik, überall dort, wo 125 mm Hub linear zu bewegen sind. Der DSBC-125-125-D3-PPVA-N3 verarbeitet Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.

Technische Daten

BestelltypDSBC-125-125-D3-PPVA-N3
Festo-Teilenummer8165664
Hub125 mm
Kolben-Ø125 mm
KolbenstangengewindeM27x2
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
Entspricht NormISO 15552
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange, Profilrohr
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck0,2 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen3,3 J
Dämpfungslänge45 mm
Theoretische Kraft bei 6 bar, Rücklauf6881 N
Theoretische Kraft bei 6 bar, Vorlauf7363 N
Bewegte Masse3033 g
Bewegte Masse bei 0 mm Hub2245 g
Zuschlag bewegte Masse pro 10 mm Hub63 g
Produktgewicht9855 g
Grundgewicht bei 0 mm Hub6768 g
Gewichtszuschlag pro 10 mm Hub247 g
Befestigungsartmit Innengewinde, mit Zubehör
Pneumatischer AnschlussG1/2
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Druckguss, beschichtet
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff KolbenAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Kolbenstangen-DichtabstreiferTPE-U(PU)
Werkstoff PufferdichtungTPE-U(PU)
Werkstoff PufferkolbenPOM
Werkstoff ZylinderrohrAluminium-Knetlegierung, gleiteloxiert
Werkstoff MutterStahl, verzinkt
Werkstoff KolbenstangenabstreiferTPE-E
Werkstoff LagerMetall-Polymer-Verbund
Werkstoff BundschraubenStahl verzinkt
Zolltarifnummer84123100
HerstellerFesto
Hersteller-Nr.DSBC-125-125-D3-PPVA-N3
EAN4052568598167
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungeinseitige Kolbenstange
GewindeG 1/2
Kolben-Ø [mm]125
Hub [mm]125
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Profilrohr
NormISO 15552
SerieDSBC
Bohrung (mm)125
Betriebsdruck max [bar]10
Temperaturbereich-20-80 °C
Temperatur (max.)80
