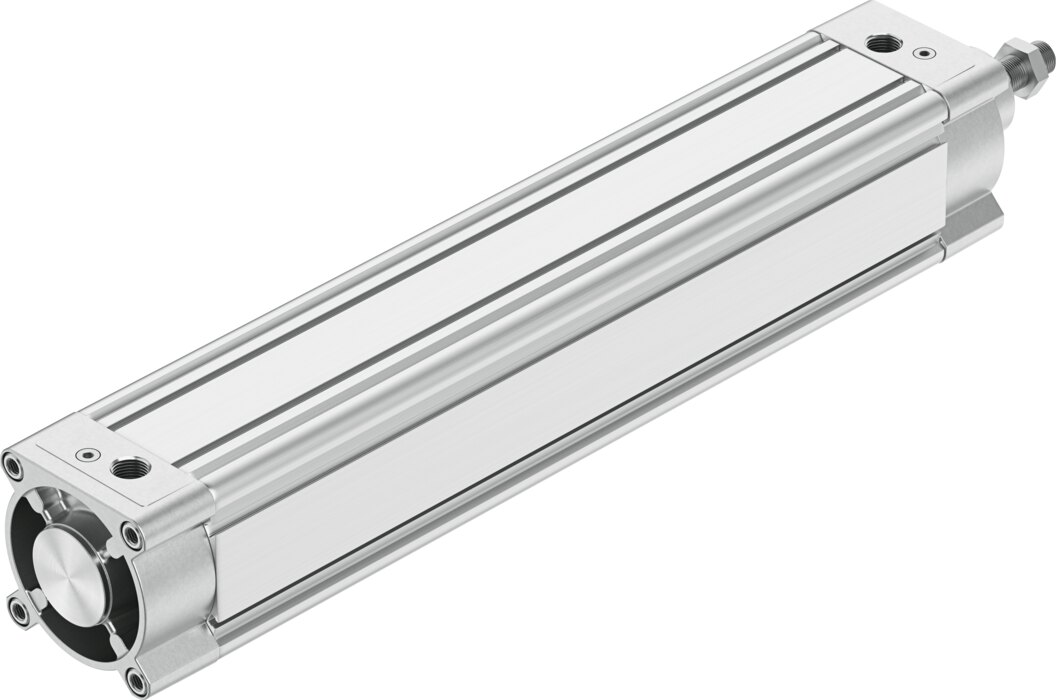

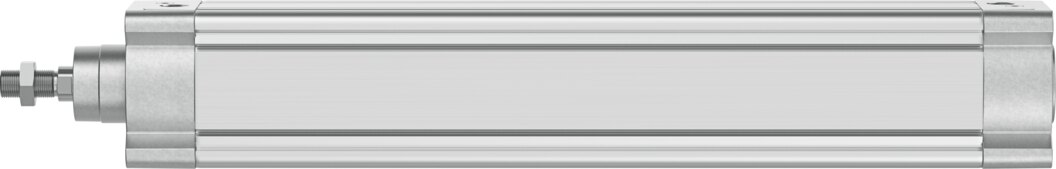

Normzylinder doppeltwirkend Ø 100 mm Hub 500 mm DSBC-100-500-D3-PPVA-N3 - Festo 8165659

Der Ø 100 mm Kolben des Normzylinders DSBC-100-500-D3-PPVA-N3 erzeugt bei 6 bar 4712 N Vorschubkraft und 4418 N beim Einfahren, der Hub beträgt 500 mm. Für den DSBC-100-500-D3-PPVA-N3 gelten 0,4 bis 12 bar Betriebsdruck und -20 bis 80 °C Umgebungstemperatur.

Vorteile

• Theoretische Kraft bei 6 bar: 4712 N vor, 4418 N zurück
• Einstellbare Endlagendämpfung PPV, bis 2,5 J
• Positionserkennung über Näherungsschalter
• Betriebsdruck 0,4 bis 12 bar
• Abmessungen nach ISO 15552
• Kolbenstangengewinde M20x1,5, Kolbenstange: hochlegierter Stahl

Einsatz

Mit Ø 100 mm Kolben eignet sich der DSBC-100-500-D3-PPVA-N3 für Vorschub-, Press- und Stellaufgaben in Fertigungsanlagen und Sondermaschinen. Der DSBC-100-500-D3-PPVA-N3 verarbeitet Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.
