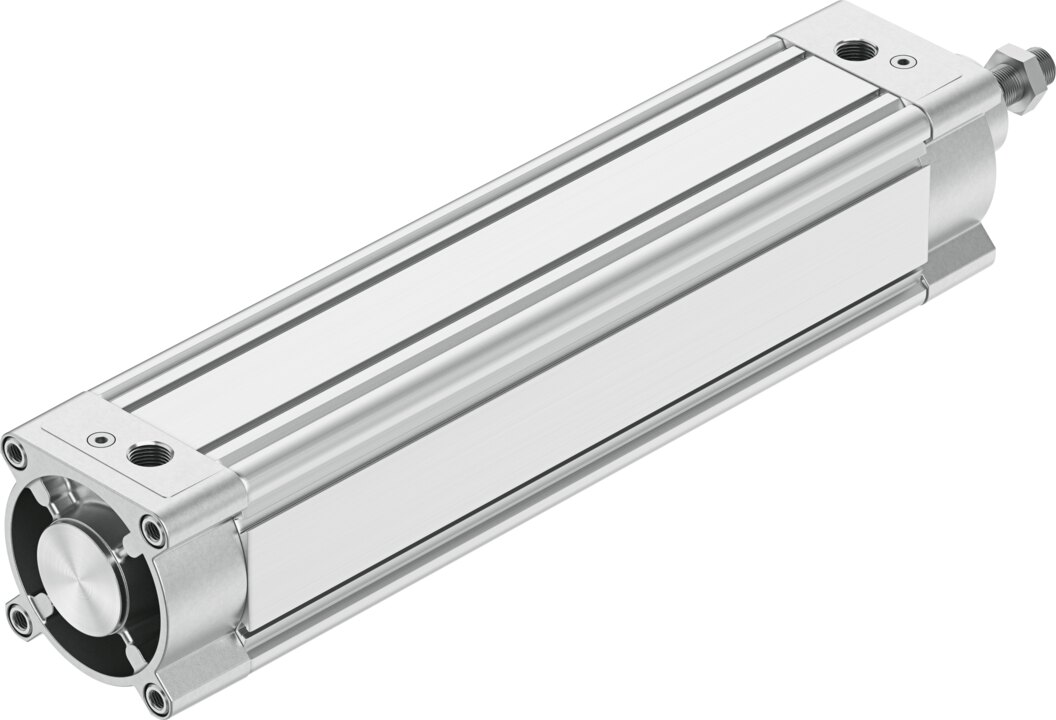

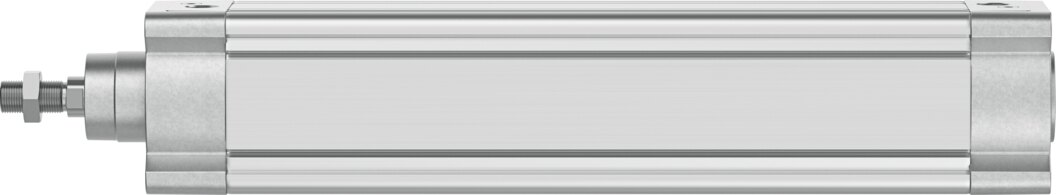

Normzylinder DSBC-100-400-D3-PPVA-N3 - Festo 8165657
Normzylinder DSBC-100-400-D3-PPVA-N3 - Festo 8165657 Normzylinder DSBC-100-400-D3-PPVA-N3 - Festo 8165657 Normzylinder DSBC-100-400-D3-PPVA-N3 - Festo 8165657 Normzylinder DSBC-100-400-D3-PPVA-N3 - Festo 8165657

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Normzylinder doppeltwirkend Ø 100 mm Hub 400 mm DSBC-100-400-D3-PPVA-N3 - Festo 8165657

Festo ✓ Originalprodukt Neuware

400 mm Hub und 4712 N Vorschubkraft bei 6 bar: Das leistet der doppeltwirkende Festo Normzylinder DSBC-100-400-D3-PPVA-N3 mit Ø 100 mm Kolben. Die pneumatische Endlagendämpfung ist beidseitig einstellbar, die Dämpfungslänge beträgt 31 mm. Für Näherungsschalter vorbereitet, Anschluss G1/2.

Netto
420,30 €
zzgl. MwSt.
500,16 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8165657
Hersteller-Nr. DSBC-100-400-D3-PPVA-N3
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Bei 6 bar setzt der Normzylinder DSBC-100-400-D3-PPVA-N3 4712 N im Vorlauf und 4418 N im Rücklauf um, Kolben Ø 100 mm, Hub 400 mm. Für den DSBC-100-400-D3-PPVA-N3 gelten 0,4 bis 12 bar Betriebsdruck und -20 bis 80 °C Umgebungstemperatur.

Ihre Vorteile

  • Theoretische Kraft bei 6 bar: 4712 N vor, 4418 N zurück
  • Einstellbare Endlagendämpfung PPV, bis 2,5 J
  • Endlagen mit Näherungsschaltern abfragbar
  • Druckbereich 0,4 bis 12 bar
  • Abmessungen nach ISO 15552
  • Kolbenstangengewinde M20x1,5, Kolbenstange: hochlegierter Stahl

Einsatzbereiche

Der Normzylinder übernimmt Hub-, Schiebe- und Zuführbewegungen im Maschinen- und Anlagenbau, hier mit 400 mm Hub. Als Betriebsmedium für den DSBC-100-400-D3-PPVA-N3 dient Druckluft nach ISO 8573-1:2010 [7:4:4].

Technische Daten

BestelltypDSBC-100-400-D3-PPVA-N3
Festo-Teilenummer8165657
Hub400 mm
Kolben-Ø100 mm
KolbenstangengewindeM20x1,5
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
Entspricht NormISO 15552
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange, Profilrohr
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck0,4 bis 12 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen2,5 J
Dämpfungslänge31 mm
Theoretische Kraft bei 6 bar, Rücklauf4418 N
Theoretische Kraft bei 6 bar, Vorlauf4712 N
Bewegte Masse2560 g
Bewegte Masse bei 0 mm Hub1000 g
Zuschlag bewegte Masse pro 10 mm Hub39 g
Produktgewicht10328 g
Grundgewicht bei 0 mm Hub3728 g
Gewichtszuschlag pro 10 mm Hub152 g
Befestigungsartmit Innengewinde, mit Zubehör
Pneumatischer AnschlussG1/2
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Druckguss, beschichtet
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff KolbenAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Kolbenstangen-DichtabstreiferTPE-U(PU)
Werkstoff PufferdichtungTPE-U(PU)
Werkstoff PufferkolbenPOM
Werkstoff ZylinderrohrAluminium-Knetlegierung, gleiteloxiert
Werkstoff MutterStahl, verzinkt
Werkstoff KolbenstangenabstreiferTPE-E
Werkstoff LagerMetall-Polymer-Verbund
Werkstoff BundschraubenStahl verzinkt
Zolltarifnummer84123100
HerstellerFesto
Hersteller-Nr.DSBC-100-400-D3-PPVA-N3
EAN4052568598099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungeinseitige Kolbenstange
GewindeG 1/2
Kolben-Ø [mm]100
Hub [mm]400
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Profilrohr
NormISO 15552
SerieDSBC
Bohrung (mm)100
Betriebsdruck max [bar]12
Temperaturbereich-20-80 °C
Temperatur (max.)80
