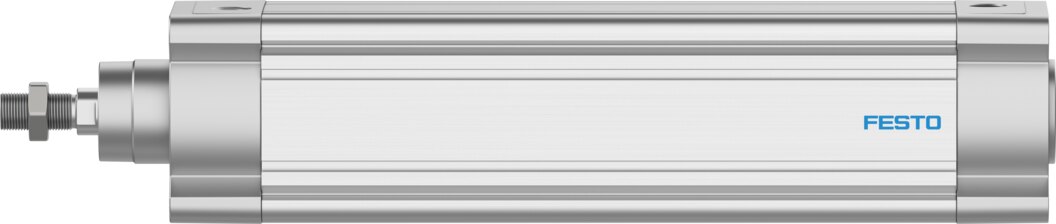

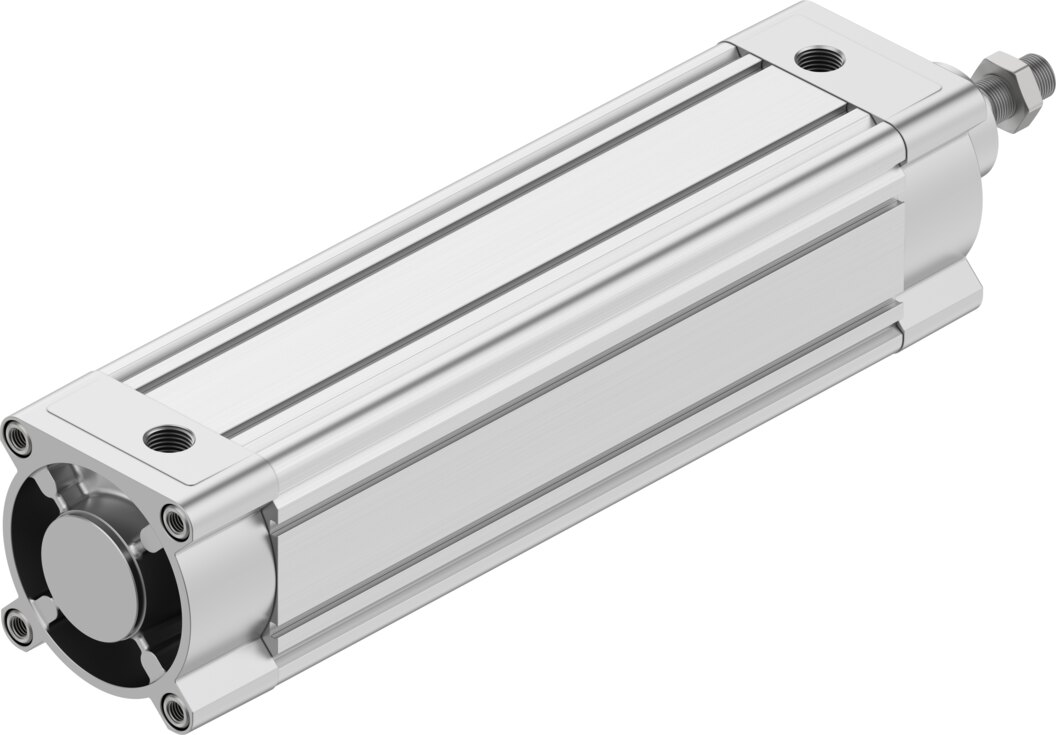

Normzylinder doppeltwirkend Ø 100 mm Hub 320 mm DSBC-100-320-D3-PPSA-N3 - Festo 8165696

Name: Normzylinder doppeltwirkend Ø 100 mm Hub 320 mm DSBC-100-320-D3-PPSA-N3 - Festo 8165696
Brand: Festo
SKU: FES-8165696
Price: 400.69 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

320 mm Hub und 4712 N Vorschubkraft bei 6 bar: Das leistet der doppeltwirkende Festo Normzylinder DSBC-100-320-D3-PPSA-N3 mit Ø 100 mm Kolben. Dank PPS entfällt das Justieren von Dämpfungsschrauben, die Aufprallenergie in den Endlagen darf 2,5 J betragen. Der Zylinder wiegt 9,008 kg.

Netto

400,69 €

zzgl. MwSt.

476,82 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8165696

Hersteller-Nr. DSBC-100-320-D3-PPSA-N3

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der Ø 100 mm Kolben des Normzylinders DSBC-100-320-D3-PPSA-N3 erzeugt bei 6 bar 4712 N Vorschubkraft und 4418 N beim Einfahren, der Hub beträgt 320 mm. Anschluss G1/2, Endlagenabfrage über Näherungsschalter.

Vorteile

4712 N Vorlauf und 4418 N Rücklauf bei 6 bar
Endlagendämpfung PPS ohne Einstellaufwand, bis 2,5 J
Endlagen mit Näherungsschaltern abfragbar
Druckbereich 0,4 bis 12 bar
Anschlussmaße nach ISO 15552, austauschbar
Kolbenstangengewinde M20x1,5, Kolbenstange: hochlegierter Stahl

Einsatz

Der Normzylinder übernimmt Hub-, Schiebe- und Zuführbewegungen im Maschinen- und Anlagenbau, hier mit 320 mm Hub. Der DSBC-100-320-D3-PPSA-N3 verarbeitet Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.

Technische Daten

Bestelltyp	DSBC-100-320-D3-PPSA-N3
Festo-Teilenummer	8165696
Hub	320 mm
Kolben-Ø	100 mm
Kolbenstangengewinde	M20x1,5
Dämpfung	selbsteinstellende pneumatische Endlagendämpfung
Einbaulage	beliebig
Entspricht Norm	ISO 15552
Kolbenstangenende	Außengewinde
Konstruktiver Aufbau	Kolben, Kolbenstange, Profilrohr
Positionserkennung	für Näherungsschalter
Varianten	einseitige Kolbenstange
Betriebsdruck	0,4 bis 12 bar
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	2,5 J
Dämpfungslänge	31 mm
Theoretische Kraft bei 6 bar, Rücklauf	4418 N
Theoretische Kraft bei 6 bar, Vorlauf	4712 N
Bewegte Masse	2248 g
Bewegte Masse bei 0 mm Hub	1000 g
Zuschlag bewegte Masse pro 10 mm Hub	39 g
Produktgewicht	9008 g
Grundgewicht bei 0 mm Hub	3728 g
Gewichtszuschlag pro 10 mm Hub	152 g
Befestigungsart	mit Innengewinde, mit Zubehör
Pneumatischer Anschluss	G1/2
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Druckguss, beschichtet
Werkstoff Kolbendichtung	TPE-U(PU)
Werkstoff Kolben	Aluminium-Knetlegierung
Werkstoff Kolbenstange	hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer	TPE-U(PU)
Werkstoff Pufferdichtung	TPE-U(PU)
Werkstoff Pufferkolben	POM
Werkstoff Zylinderrohr	Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter	Stahl, verzinkt
Werkstoff Kolbenstangenabstreifer	TPE-E
Werkstoff Lager	Metall-Polymer-Verbund
Werkstoff Bundschrauben	Stahl verzinkt
Zolltarifnummer	84123100
Hersteller	Festo
Hersteller-Nr.	DSBC-100-320-D3-PPSA-N3
EAN	4052568598471
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	einseitige Kolbenstange
Gewinde	G 1/2
Kolben-Ø [mm]	100
Hub [mm]	320
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange, Profilrohr
Norm	ISO 15552
Serie	DSBC
Bohrung (mm)	100
Betriebsdruck max [bar]	12
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
