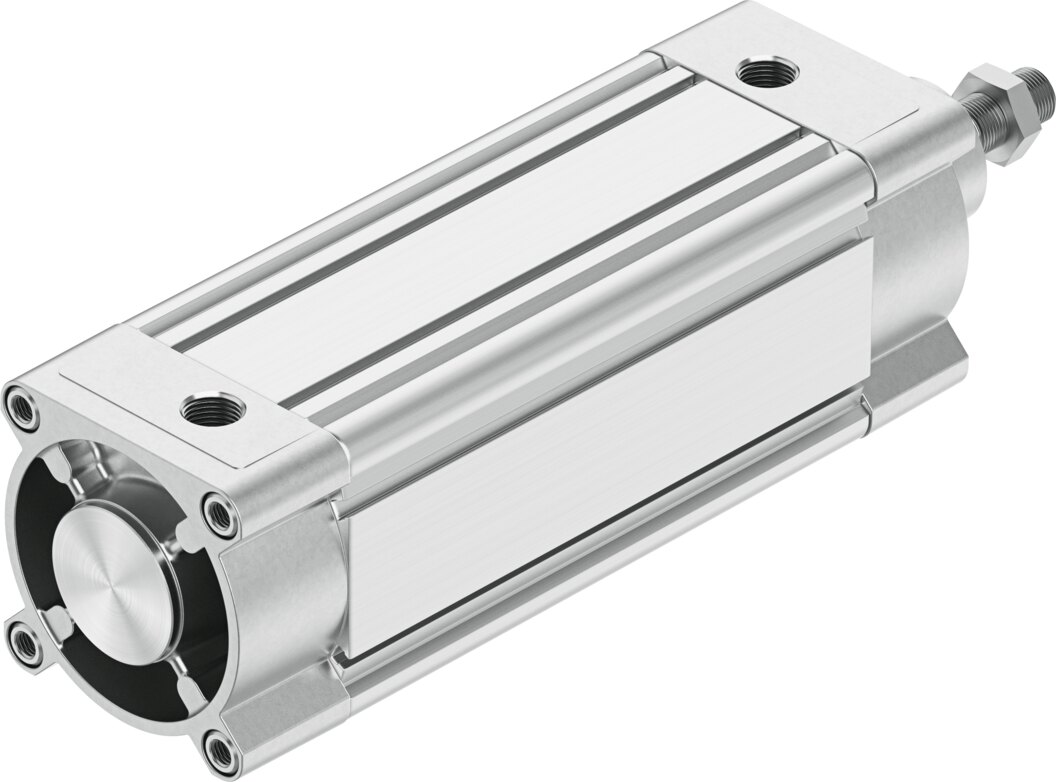

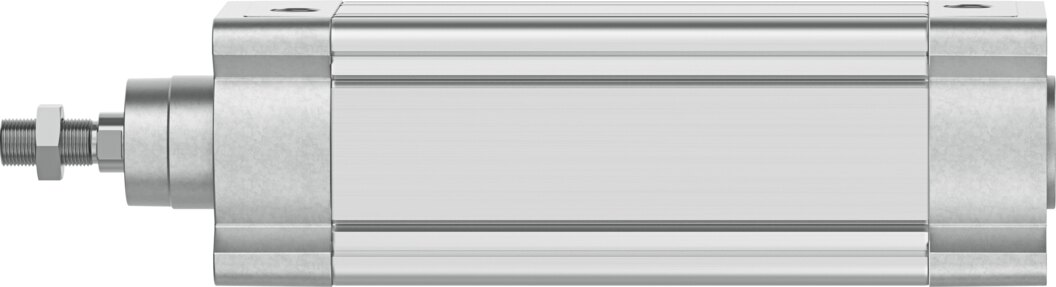

Normzylinder doppeltwirkend Ø 100 mm Hub 200 mm DSBC-100-200-D3-PPSA-N3 - Festo 8165688

Name: Normzylinder doppeltwirkend Ø 100 mm Hub 200 mm DSBC-100-200-D3-PPSA-N3 - Festo 8165688
Brand: Festo
SKU: FES-8165688
Price: 378.69 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der Normzylinder DSBC-100-200-D3-PPSA-N3 bringt bei 6 bar 4712 N im Vorlauf und 4418 N im Rücklauf auf, bei Ø 100 mm Kolben und 200 mm Hub. Die selbsteinstellende Endlagendämpfung PPS passt sich Last und Geschwindigkeit an, Dämpfungslänge 31 mm. Gewicht 7,028 kg.

Netto

378,69 €

zzgl. MwSt.

450,64 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8165688

Hersteller-Nr. DSBC-100-200-D3-PPSA-N3

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

4712 N theoretische Vorschubkraft bei 6 bar über 200 mm Hub kennzeichnen den doppeltwirkenden Normzylinder DSBC-100-200-D3-PPSA-N3 mit Ø 100 mm Kolben. Anschluss G1/2, Endlagenabfrage über Näherungsschalter.

Vorteile

Theoretische Kraft bei 6 bar: 4712 N vor, 4418 N zurück
Endlagendämpfung PPS ohne Einstellaufwand, bis 2,5 J
Positionserkennung über Näherungsschalter
Betriebsdruck 0,4 bis 12 bar
Anschlussmaße nach ISO 15552, austauschbar
Kolbenstangengewinde M20x1,5, Kolbenstange: hochlegierter Stahl

Einsatz

Einsatzgebiete sind Handhabung, Verpackung und Fördertechnik, überall dort, wo 200 mm Hub linear zu bewegen sind. Als Betriebsmedium für den DSBC-100-200-D3-PPSA-N3 dient Druckluft nach ISO 8573-1:2010 [7:4:4].

Technische Daten

Bestelltyp	DSBC-100-200-D3-PPSA-N3
Festo-Teilenummer	8165688
Hub	200 mm
Kolben-Ø	100 mm
Kolbenstangengewinde	M20x1,5
Dämpfung	selbsteinstellende pneumatische Endlagendämpfung
Einbaulage	beliebig
Entspricht Norm	ISO 15552
Kolbenstangenende	Außengewinde
Konstruktiver Aufbau	Kolben, Kolbenstange, Profilrohr
Positionserkennung	für Näherungsschalter
Varianten	einseitige Kolbenstange
Betriebsdruck	0,4 bis 12 bar
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	2,5 J
Dämpfungslänge	31 mm
Theoretische Kraft bei 6 bar, Rücklauf	4418 N
Theoretische Kraft bei 6 bar, Vorlauf	4712 N
Bewegte Masse	1780 g
Bewegte Masse bei 0 mm Hub	1000 g
Zuschlag bewegte Masse pro 10 mm Hub	39 g
Produktgewicht	7028 g
Grundgewicht bei 0 mm Hub	3728 g
Gewichtszuschlag pro 10 mm Hub	152 g
Befestigungsart	mit Innengewinde, mit Zubehör
Pneumatischer Anschluss	G1/2
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Druckguss, beschichtet
Werkstoff Kolbendichtung	TPE-U(PU)
Werkstoff Kolben	Aluminium-Knetlegierung
Werkstoff Kolbenstange	hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer	TPE-U(PU)
Werkstoff Pufferdichtung	TPE-U(PU)
Werkstoff Pufferkolben	POM
Werkstoff Zylinderrohr	Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter	Stahl, verzinkt
Werkstoff Kolbenstangenabstreifer	TPE-E
Werkstoff Lager	Metall-Polymer-Verbund
Werkstoff Bundschrauben	Stahl verzinkt
Zolltarifnummer	84123100
Hersteller	Festo
Hersteller-Nr.	DSBC-100-200-D3-PPSA-N3
EAN	4052568598396
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	einseitige Kolbenstange
Gewinde	G 1/2
Kolben-Ø [mm]	100
Hub [mm]	200
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange, Profilrohr
Norm	ISO 15552
Serie	DSBC
Bohrung (mm)	100
Betriebsdruck max [bar]	12
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
