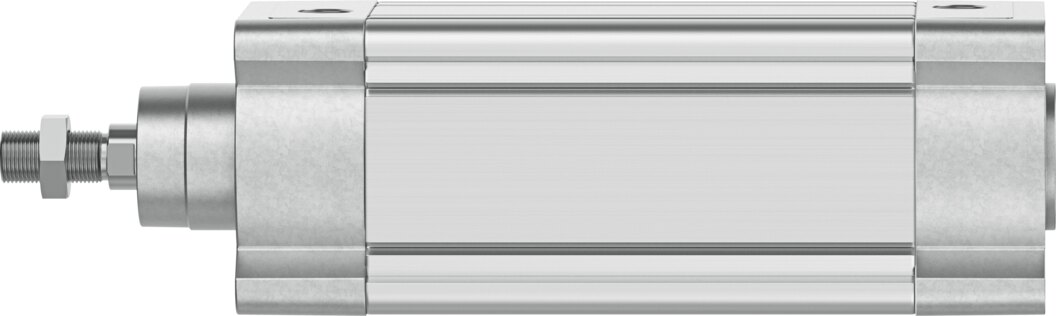

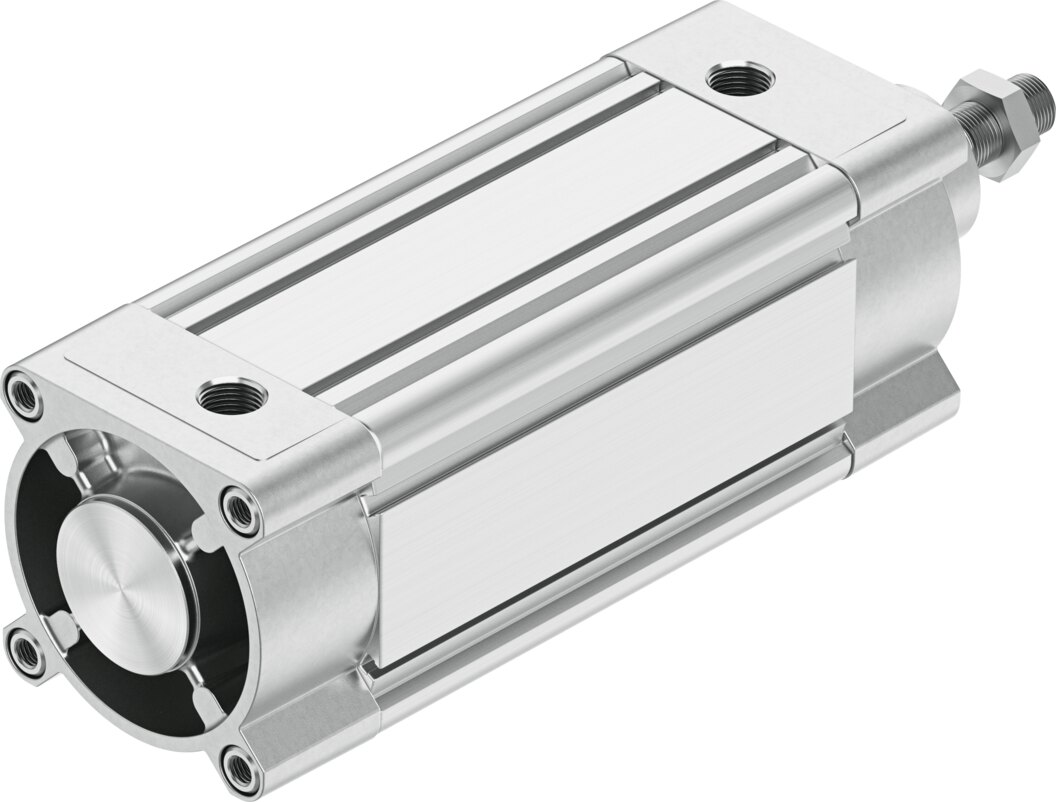

Normzylinder DSBC-100-160-D3-PPSA-N3 - Festo 8165686
Normzylinder DSBC-100-160-D3-PPSA-N3 - Festo 8165686 Normzylinder DSBC-100-160-D3-PPSA-N3 - Festo 8165686 Normzylinder DSBC-100-160-D3-PPSA-N3 - Festo 8165686 Normzylinder DSBC-100-160-D3-PPSA-N3 - Festo 8165686

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Normzylinder doppeltwirkend Ø 100 mm Hub 160 mm DSBC-100-160-D3-PPSA-N3 - Festo 8165686

Festo ✓ Originalprodukt Neuware

160 mm Hub und 4712 N Vorschubkraft bei 6 bar: Das leistet der doppeltwirkende Festo Normzylinder DSBC-100-160-D3-PPSA-N3 mit Ø 100 mm Kolben. Dank PPS entfällt das Justieren von Dämpfungsschrauben, die Aufprallenergie in den Endlagen darf 2,5 J betragen. Der Zylinder wiegt 6,368 kg.

Netto
371,36 €
zzgl. MwSt.
441,92 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8165686
Hersteller-Nr. DSBC-100-160-D3-PPSA-N3
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Bei 6 bar setzt der Normzylinder DSBC-100-160-D3-PPSA-N3 4712 N im Vorlauf und 4418 N im Rücklauf um, Kolben Ø 100 mm, Hub 160 mm. Für Näherungsschalter vorbereitet, Anschluss G1/2.

Vorteile

  • 4712 N Vorlauf und 4418 N Rücklauf bei 6 bar
  • Endlagendämpfung PPS ohne Einstellaufwand, bis 2,5 J
  • Positionserkennung über Näherungsschalter
  • Betriebsdruck 0,4 bis 12 bar
  • Anschlussmaße nach ISO 15552, austauschbar
  • Kolbenstangengewinde M20x1,5, Kolbenstange: hochlegierter Stahl

Einsatz

Typische Aufgaben des DSBC-100-160-D3-PPSA-N3 sind Spannen, Ausstoßen und Verschieben über 160 mm in Montage- und Prüfanlagen. Der DSBC-100-160-D3-PPSA-N3 verarbeitet Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.

Technische Daten

BestelltypDSBC-100-160-D3-PPSA-N3
Festo-Teilenummer8165686
Hub160 mm
Kolben-Ø100 mm
KolbenstangengewindeM20x1,5
Dämpfungselbsteinstellende pneumatische Endlagendämpfung
Einbaulagebeliebig
Entspricht NormISO 15552
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange, Profilrohr
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck0,4 bis 12 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen2,5 J
Dämpfungslänge31 mm
Theoretische Kraft bei 6 bar, Rücklauf4418 N
Theoretische Kraft bei 6 bar, Vorlauf4712 N
Bewegte Masse1624 g
Bewegte Masse bei 0 mm Hub1000 g
Zuschlag bewegte Masse pro 10 mm Hub39 g
Produktgewicht6368 g
Grundgewicht bei 0 mm Hub3728 g
Gewichtszuschlag pro 10 mm Hub152 g
Befestigungsartmit Innengewinde, mit Zubehör
Pneumatischer AnschlussG1/2
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Druckguss, beschichtet
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff KolbenAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Kolbenstangen-DichtabstreiferTPE-U(PU)
Werkstoff PufferdichtungTPE-U(PU)
Werkstoff PufferkolbenPOM
Werkstoff ZylinderrohrAluminium-Knetlegierung, gleiteloxiert
Werkstoff MutterStahl, verzinkt
Werkstoff KolbenstangenabstreiferTPE-E
Werkstoff LagerMetall-Polymer-Verbund
Werkstoff BundschraubenStahl verzinkt
Zolltarifnummer84123100
HerstellerFesto
Hersteller-Nr.DSBC-100-160-D3-PPSA-N3
EAN4052568598372
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungeinseitige Kolbenstange
GewindeG 1/2
Kolben-Ø [mm]100
Hub [mm]160
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Profilrohr
NormISO 15552
SerieDSBC
Bohrung (mm)100
Betriebsdruck max [bar]12
Temperaturbereich-20-80 °C
Temperatur (max.)80
