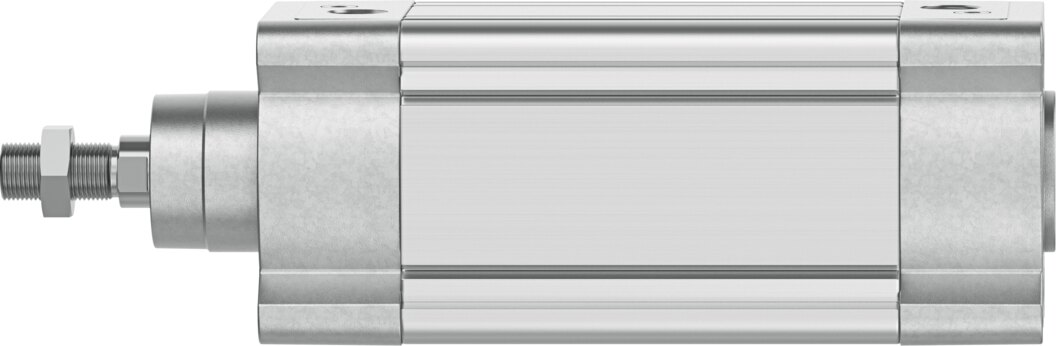

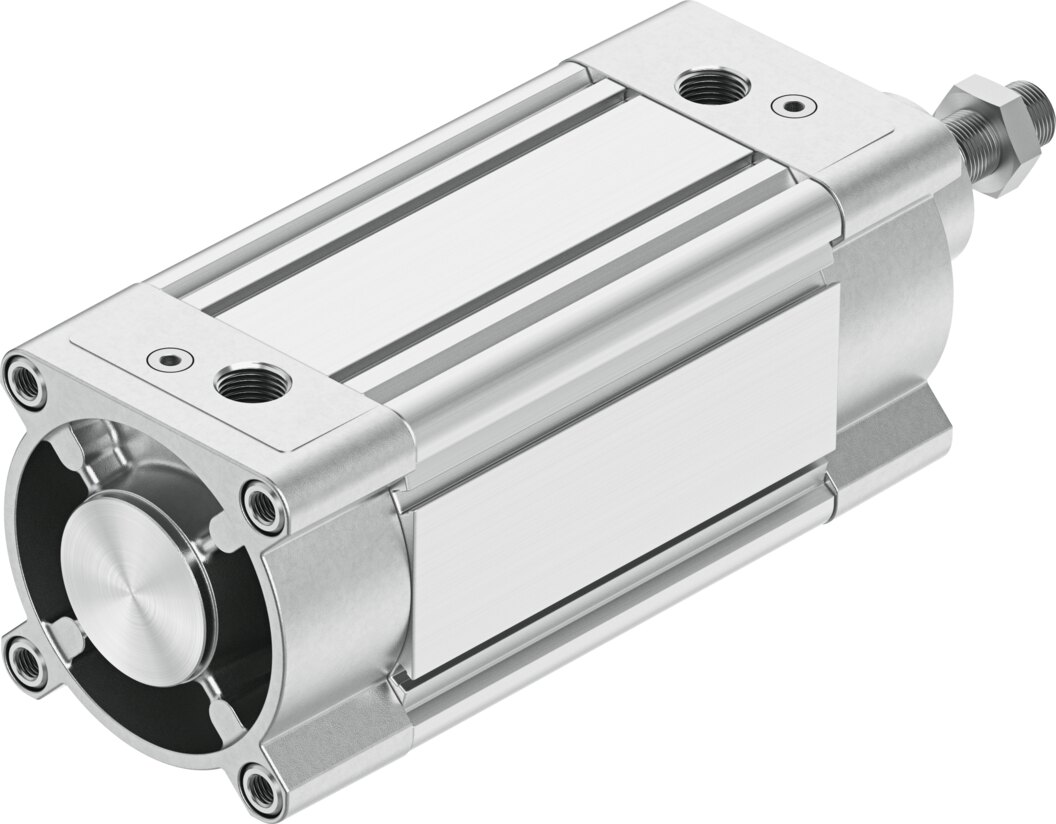

Normzylinder DSBC-100-125-D3-PPVA-N3 - Festo 8165650
Normzylinder DSBC-100-125-D3-PPVA-N3 - Festo 8165650 Normzylinder DSBC-100-125-D3-PPVA-N3 - Festo 8165650 Normzylinder DSBC-100-125-D3-PPVA-N3 - Festo 8165650 Normzylinder DSBC-100-125-D3-PPVA-N3 - Festo 8165650

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Normzylinder doppeltwirkend Ø 100 mm Hub 125 mm DSBC-100-125-D3-PPVA-N3 - Festo 8165650

Festo ✓ Originalprodukt Neuware

Mit 4712 N Vorschubkraft bei 6 bar bewegt der doppeltwirkende Normzylinder DSBC-100-125-D3-PPVA-N3 Lasten über 125 mm Hub, der Kolben misst Ø 100 mm. Die pneumatische Endlagendämpfung ist beidseitig einstellbar, die Dämpfungslänge beträgt 31 mm. Für Näherungsschalter vorbereitet, Anschluss G1/2.

Netto
369,92 €
zzgl. MwSt.
440,20 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8165650
Hersteller-Nr. DSBC-100-125-D3-PPVA-N3
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

4712 N theoretische Vorschubkraft bei 6 bar über 125 mm Hub kennzeichnen den doppeltwirkenden Normzylinder DSBC-100-125-D3-PPVA-N3 mit Ø 100 mm Kolben. Zulässig sind 0,4 bis 12 bar Betriebsdruck, die Umgebungstemperatur darf -20 bis 80 °C betragen.

Vorteile im Überblick

  • Theoretische Kraft bei 6 bar: 4712 N vor, 4418 N zurück
  • Dämpfung PPV beidseitig einstellbar, 31 mm Dämpfungslänge
  • Endlagen mit Näherungsschaltern abfragbar
  • Betriebsdruck 0,4 bis 12 bar
  • Abmessungen nach ISO 15552
  • Kolbenstangengewinde M20x1,5, Kolbenstange: hochlegierter Stahl

Anwendung

Einsatzgebiete sind Handhabung, Verpackung und Fördertechnik, überall dort, wo 125 mm Hub linear zu bewegen sind. Als Betriebsmedium für den DSBC-100-125-D3-PPVA-N3 dient Druckluft nach ISO 8573-1:2010 [7:4:4].

Technische Daten

BestelltypDSBC-100-125-D3-PPVA-N3
Festo-Teilenummer8165650
Hub125 mm
Kolben-Ø100 mm
KolbenstangengewindeM20x1,5
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
Entspricht NormISO 15552
KolbenstangenendeAußengewinde
Konstruktiver AufbauKolben, Kolbenstange, Profilrohr
Positionserkennungfür Näherungsschalter
Varianteneinseitige Kolbenstange
Betriebsdruck0,4 bis 12 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen2,5 J
Dämpfungslänge31 mm
Theoretische Kraft bei 6 bar, Rücklauf4418 N
Theoretische Kraft bei 6 bar, Vorlauf4712 N
Bewegte Masse1488 g
Bewegte Masse bei 0 mm Hub1000 g
Zuschlag bewegte Masse pro 10 mm Hub39 g
Produktgewicht5791 g
Grundgewicht bei 0 mm Hub3728 g
Gewichtszuschlag pro 10 mm Hub152 g
Befestigungsartmit Innengewinde, mit Zubehör
Pneumatischer AnschlussG1/2
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Druckguss, beschichtet
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff KolbenAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl
Werkstoff Kolbenstangen-DichtabstreiferTPE-U(PU)
Werkstoff PufferdichtungTPE-U(PU)
Werkstoff PufferkolbenPOM
Werkstoff ZylinderrohrAluminium-Knetlegierung, gleiteloxiert
Werkstoff MutterStahl, verzinkt
Werkstoff KolbenstangenabstreiferTPE-E
Werkstoff LagerMetall-Polymer-Verbund
Werkstoff BundschraubenStahl verzinkt
Zolltarifnummer84123100
HerstellerFesto
Hersteller-Nr.DSBC-100-125-D3-PPVA-N3
EAN4052568598020
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungeinseitige Kolbenstange
GewindeG 1/2
Kolben-Ø [mm]100
Hub [mm]125
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Profilrohr
NormISO 15552
SerieDSBC
Bohrung (mm)100
Betriebsdruck max [bar]12
Temperaturbereich-20-80 °C
Temperatur (max.)80
