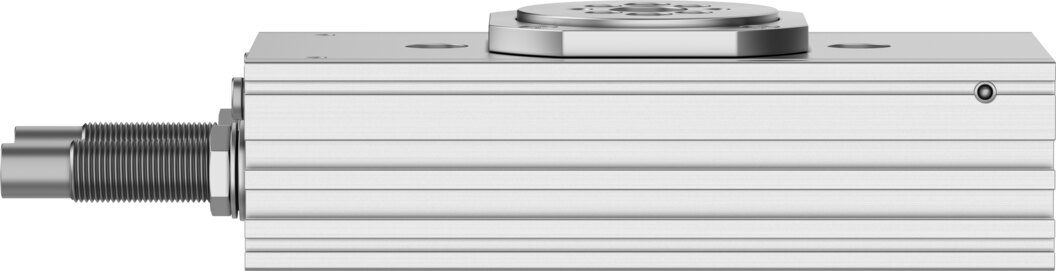

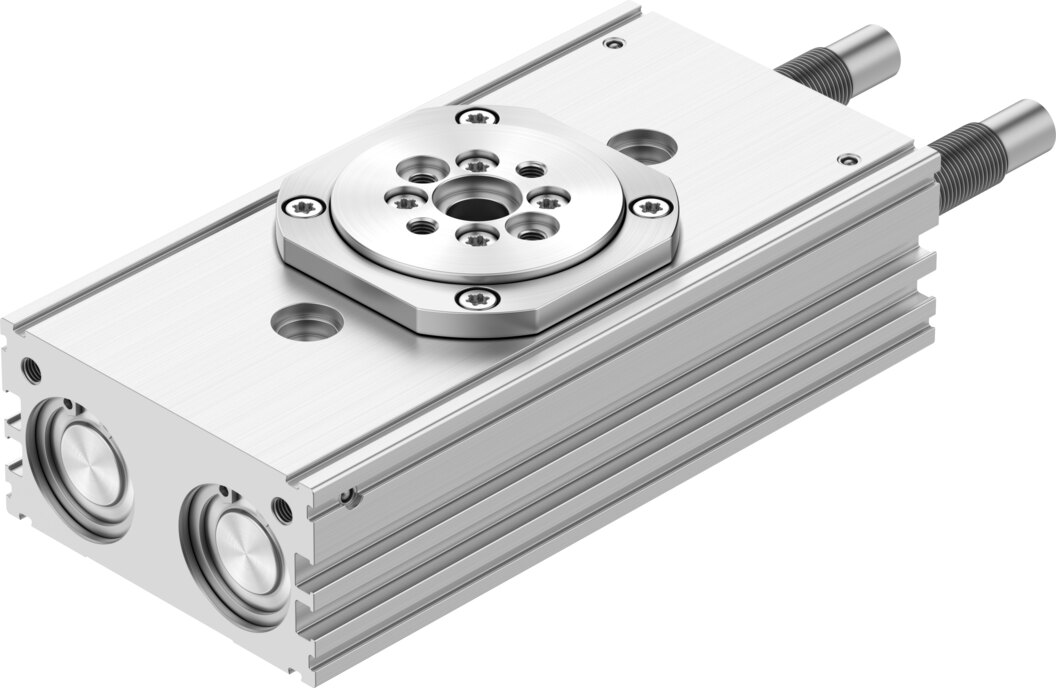

Schwenkantrieb DRRS-25-180-FH-Y9A - Festo 8163614
Netto
zzgl. MwSt.
662,71 € inkl. 19 % MwSt., zzgl. Versand
556,90 €
Artikel
FES-8163614
Hersteller-Nr.
DRRS-25-180-FH-Y9A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße | 25 |
|---|---|
| Dämpfungswinkel | 40,8 deg |
| Einstellbereich Schwenkwinkel je Endlage | +10 /-100 deg |
| Planlauf Teller | 0,07 mm |
| Schwenkwinkel | 180 deg |
| Min. Schwenkwinkel | 80 deg |
| Max. Schwenkwinkel | 200 deg |
| Dämpfung | interne hydraulische Dämpfung normal |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 2 ... 8 bar |
| Wiederholgenauigkeit | 0,07 deg |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-C1-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 9 nach ISO 14644-1 |
| Lagertemperatur | -20 ... 60 °C |
| Umgebungstemperatur | 0 ... 60 °C |
| Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 6,6 Nm |
| Zulässiges Massenträgheitsmoment | 0,06 kgm² |
| Max. Biegemoment | 10 Nm |
| Max. axiale Belastung statisch | 450 N |
| Produktgewicht | 1240 g |
| Befestigungsart | mit Befestigungsbausatz, mit Durchgangsbohrung, mit Innengewinde |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Antriebswelle | Vergütungsstahl |
| Werkstoff Dichtungen | NBR, TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium eloxiert |
| Werkstoff Flanschwelle | Aluminium-Knetlegierung |
| Werkstoff Ritzel | Vergütungsstahl |
| Gewicht | 1,3 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DRRS-25-180-FH-Y9A |
| EAN | 4052568678180 |
| Zolltarifnummer | 84123900 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
