Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

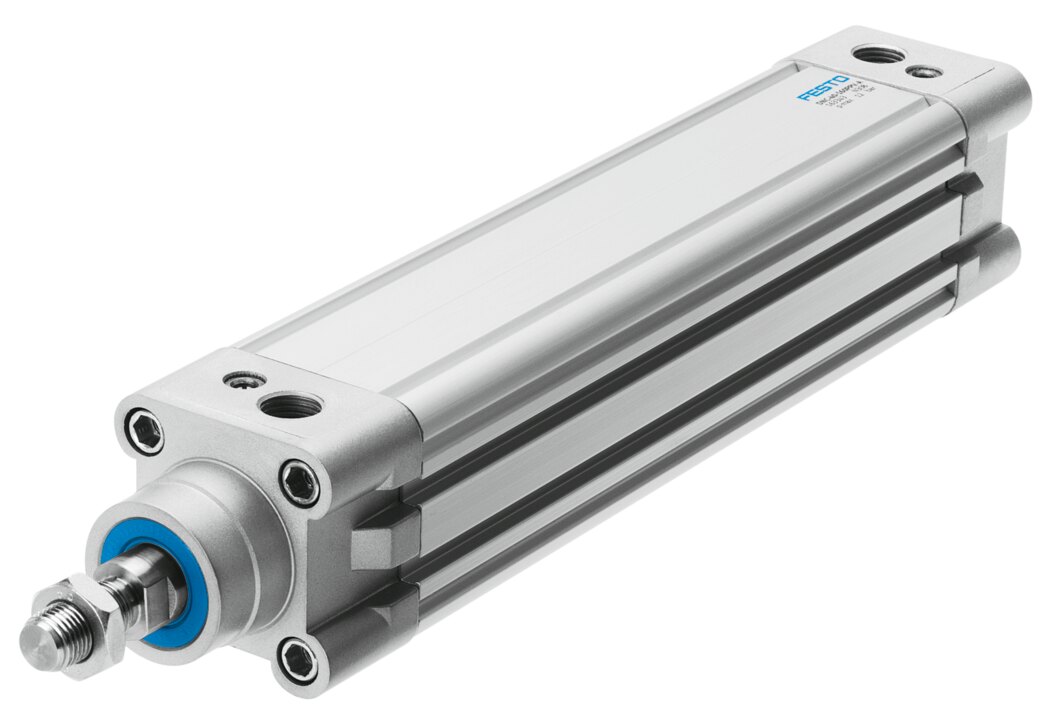

Normzylinder DNC-32- - - Festo 163302
Netto
zzgl. MwSt.
377,65 € inkl. 19 % MwSt., zzgl. Versand
317,35 €
Artikel
FES-163302
Hersteller-Nr.
DNC-32- -
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Hub | 2 ... 2000 mm |
|---|---|
| Kolben-Ø | 32 mm |
| Basierend auf Norm | ISO 15552 |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig, pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben, Kolbenstange, Profilrohr |
| Positionserkennung | für Näherungsschalter, ohne |
| Varianten | Erhöhte Laufleistung, Verlängertes Kolbenstangen-Außengewinde, Innengewinde an der Kolbenstange, Sondergewinde an der Kolbenstange, Kolbenstange mit Aussensechskant, Verlängerte Kolbenstange, Klemmeinheit an der Kolbenstange, Mit Verdrehsicherung, Hoher Korrosionsschutz, Staubschutz, Konstante langsame Bewegung, Reibungsarm, Durchgehende Kolbenstange, Durchgehende, hohle Kolbenstange, Warmfeste Dichtungen max. 120 °C, Temperaturbereich -40 bis + 80 °C, monostabiles Ventil, rechts montiert, unbetätigt Kolbenstange eingefahren, monostabiles Ventil, rechts montiert, unbetätigt Kolbenstange ausgefahren, bistabiles Ventil, rechts montiert, unbetätigt Kolbenstange eingefahren, monostabiles Ventil, links montiert, unbetätigt Kolbenstange eingefahren, monostabiles Ventil, links montiert, unbetätigt Kolbenstange ausgefahren, bistabiles Ventil, links montiert, unbetätigt Kolbenstange eingefahren, einseitige Kolbenstange |
| Verdrehsicherung/Führung | quadratische Kolbenstange |
| Betriebsdruck | 0,2 ... 12 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Ex-Schutz Zulassung außerhalb der EU | EPL Gb (GB) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung, 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L, VDMA24364-Zone III |
| Umgebungstemperatur | -40 ... 120 °C |
| Aufprallenergie in den Endlagen | 0,1 J |
| Max. Drehmoment der Verdrehsicherung | 0,8 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 415 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 415 ... 483 N |
| Befestigungsart | mit Innengewinde, mit Zubehör |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Druckguss, beschichtet |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Hersteller | Festo |
| Hersteller-Nr. | DNC-32- - |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
Downloads
Fragen zum Artikel
Noch eine Frage?
Schreiben Sie uns die Artikelnummer und Ihre Frage, wir klären Detailfragen direkt mit dem Hersteller und antworten in der Regel am nächsten Werktag.
