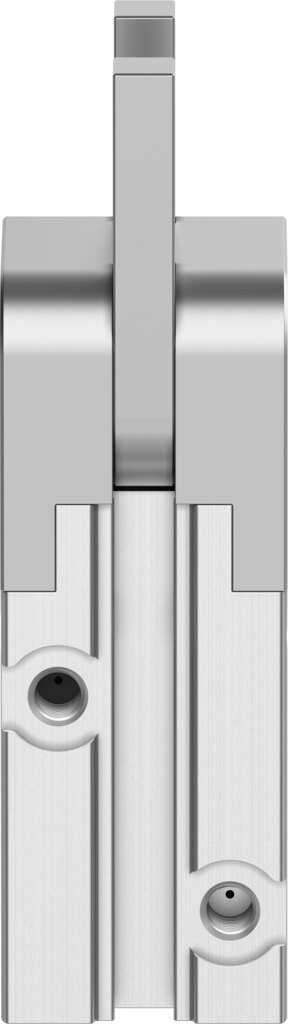

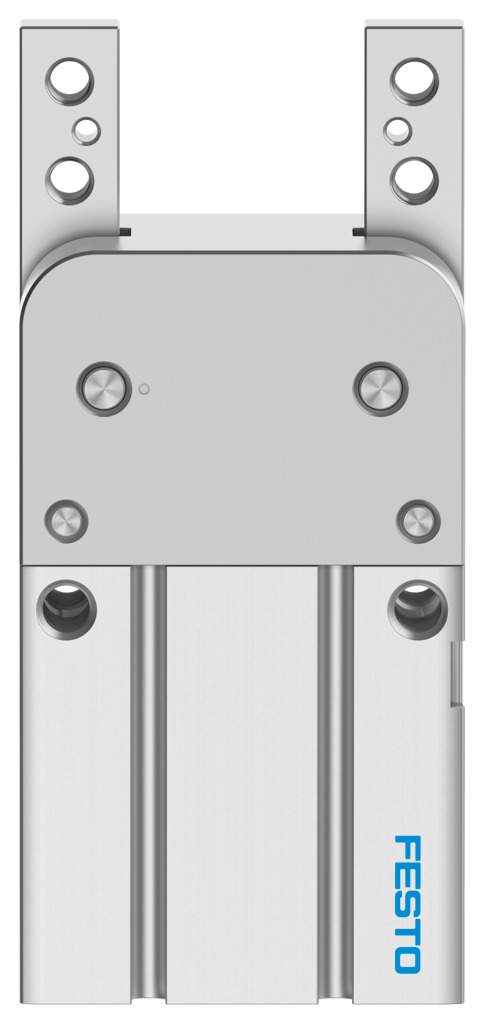

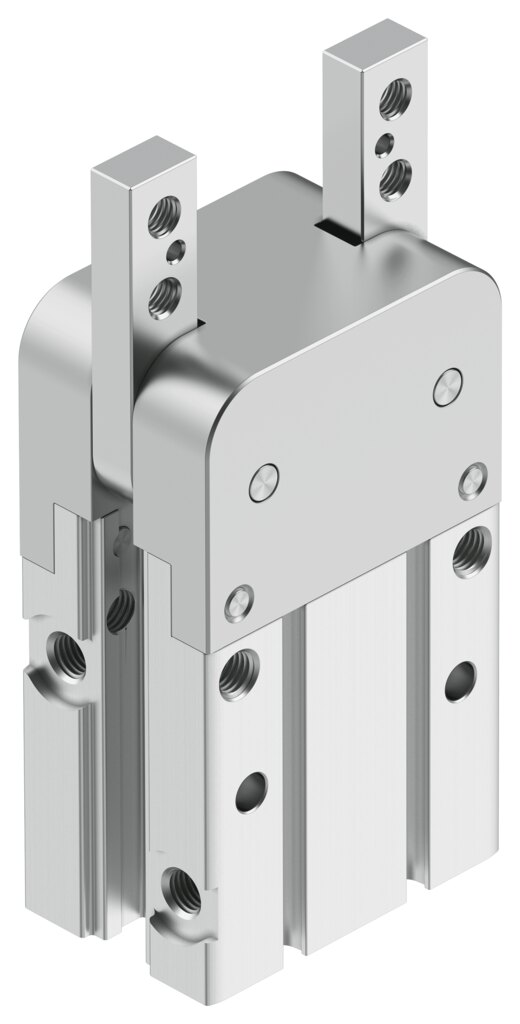

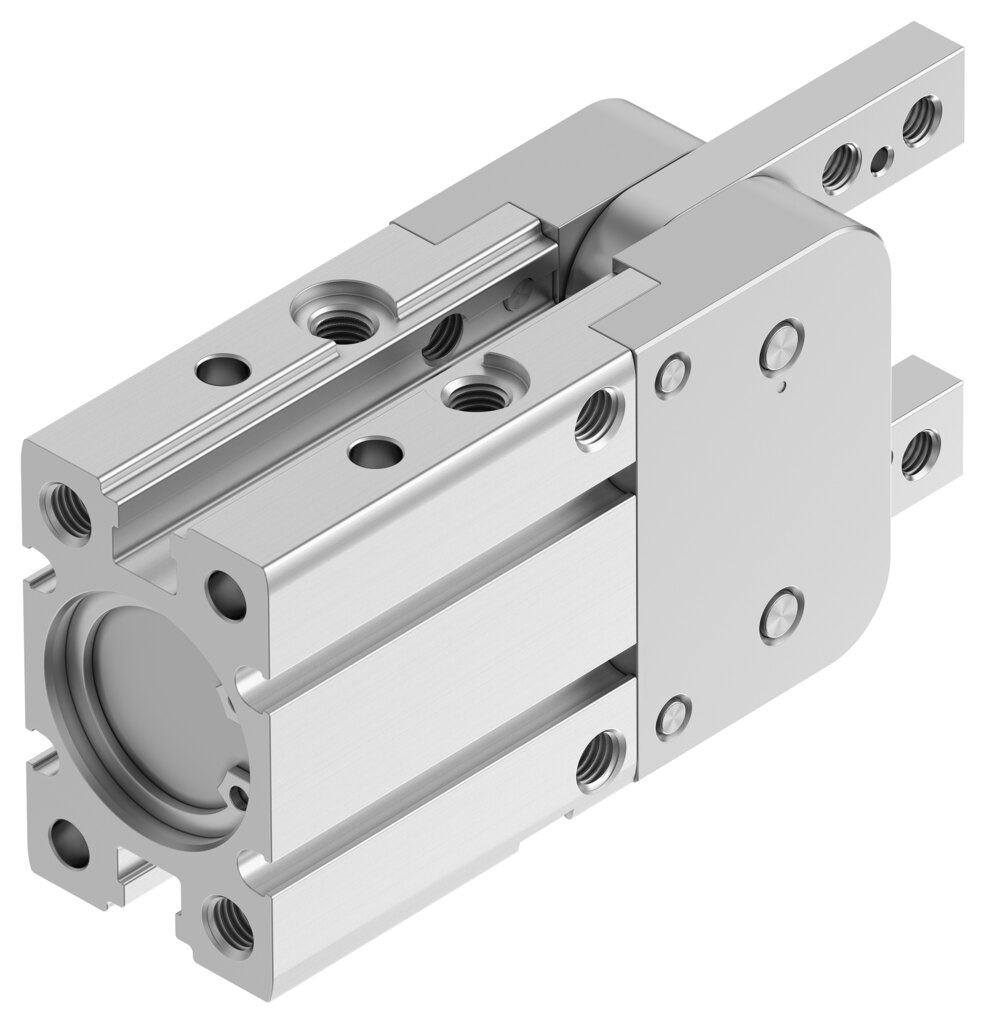

Winkelgreifer DHWC-20-A - Festo 8128701
Netto
zzgl. MwSt.
374,99 € inkl. 19 % MwSt., zzgl. Versand
315,12 €
Artikel
FES-8128701
Hersteller-Nr.
DHWC-20-A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße | 20 |
|---|---|
| Max. Austauschgenauigkeit | 0,2 mm |
| Max. Öffnungswinkel | 30 deg |
| Rotationssymmetrie | 0,2 mm |
| Wiederholgenauigkeit Greifer | 0,1 mm |
| Anzahl Greifbacken | 2 |
| Antriebsart | pneumatisch |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Greiferfunktion | Winkel |
| Greifkraftsicherung | ohne |
| Konstruktiver Aufbau | zwangsgeführter Bewegungsablauf |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 1 ... 8 bar |
| Max. Arbeitsfrequenz Greifer | 2 Hz |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | 6 ms |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) | 16 ms |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 ... 60 °C |
| Gesamtgreifmoment bei 0,6 MPa (6 bar, 87 psi) öffnen | 173,5 Ncm |
| Gesamtgreifmoment bei 0,6 MPa (6 bar, 87 psi) schließen | 142,9 Ncm |
| Massenträgheitsmoment | 0,253 kgcm² |
| Max. Kraft am Greifbacken Fz statisch | 100 N |
| Max. Moment am Greifbacken Mx statisch | 1,5 Nm |
| Max. Moment am Greifbacken My statisch | 2,2 Nm |
| Max. Moment am Greifbacken Mz statisch | 2,2 Nm |
| Produktgewicht | 189,3 g |
| Befestigungsart | wahlweise:, Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckkappe | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Greifbacken | hochlegierter Stahl |
| Gewicht | 0,21 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DHWC-20-A |
| EAN | 4052568567927 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
