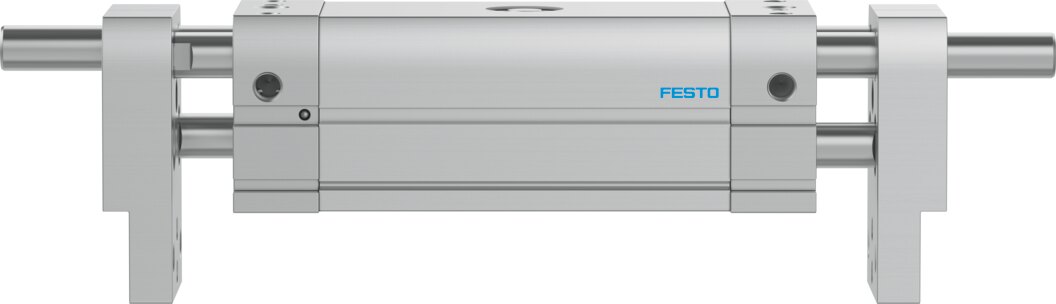

Pneumatischer Parallelgreifer Baugröße 32, Hub je Backe 80 mm DHPL-32-160-P-A - Festo 8112224
300 N Greifkraft je Backe beim Schließen bei 6 bar: Der Parallelgreifer DHPL-32-160-P-A greift prismatische und runde Teile. 80 mm Hub je Backe, Wiederholgenauigkeit 0,03 mm, doppeltwirkend, Gleitführung. Betrieb mit 1,5 bis 8 bar an Anschluss G1/8. Positionserkennung mit Näherungsschaltern.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
300 N Greifkraft je Backe beim Schließen bei 6 bar: Das liefert der Parallelgreifer DHPL-32-160-P-A in Baugröße 32. Beide Backen laufen parallel aufeinander zu. Ausführung DHPL-32-160-P-A: doppeltwirkend, Gleitführung, Zahnstange/Ritzel.
Vorteile
- 300 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 600 N
- Wiederholgenauigkeit 0,03 mm, Austauschgenauigkeit 0,2 mm
- 80 mm Hub je Backe, bei max. 498 g je externem Greiffinger
- Schließzeit ab 473 ms, Öffnungszeit ab 272 ms bei 6 bar, Arbeitsfrequenz 0,6 Hz
- Korrosionsbeständigkeitsklasse KBK 1, Umgebungstemperatur -10 bis 60 °C
Einsatz
Typische Aufgaben für den DHPL-32-160-P-A sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 498 g zulässig. Positionserkennung mit Näherungsschaltern. Versandgewicht 4,6 kg.
Technische Daten
| Baugröße | 32 |
|---|---|
| Gesamthub | 160 mm |
| Hub pro Greifbacken | 80 mm |
| Max. Austauschgenauigkeit | 0,2 mm |
| Max. Greifbacken-Winkelspiel ax, ay | 0,12° |
| Max. Greifbackenspiel Sz | 0,066 mm |
| Rotationssymmetrie | 0,2 mm |
| Wiederholgenauigkeit Greifer | 0,03 mm |
| Anzahl Greifbacken | 2 |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Greiferfunktion | Parallel |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Führung | Gleitführung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 1,5 bis 8 bar |
| Max. Arbeitsfrequenz Greifer | 0,6 Hz |
| Min. Öffnungszeit bei 6 bar | 272 ms |
| Min. Schließzeit bei 6 bar | 473 ms |
| Max. Masse pro externem Greiffinger | 498 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich, danach dauerhaft geölt betreiben |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Schutzart | IP54 |
| Umgebungstemperatur | -10 bis 60 °C |
| Gesamtgreifkraft bei 6 bar öffnen | 800 N |
| Gesamtgreifkraft bei 6 bar schließen | 600 N |
| Greifkraft pro Greifbacken bei 6 bar öffnen | 400 N |
| Greifkraft pro Greifbacken bei 6 bar schließen | 300 N |
| Massenträgheitsmoment | 315,8 bis 727 kgcm² |
| Max. Kraft am Greifbacken Fz statisch | 750 N |
| Max. Moment am Greifbacken Mx statisch | 18 Nm |
| Max. Moment am Greifbacken My statisch | 18 Nm |
| Max. Moment am Greifbacken Mz statisch | 18 Nm |
| Wartungsintervall | Lebensdauerschmierung |
| Produktgewicht | 4154 g |
| Befestigungsart | Direktbefestigung über Gewinde, mit Durchgangsbohrung |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckkappe | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Deckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Endplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Greifbacken | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff O-Ring | NBR |
| Werkstoff Schrauben | Stahl, verzinkt |
| Werkstoff Zahnstange | hochlegierter Stahl rostfrei |
| Werkstoff Zahnrad | Sinterbronze |
| Gewicht | 4,6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DHPL-32-160-P-A |
| EAN | 4052568573232 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 1/8 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Betätigungsart | pneumatisch |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
