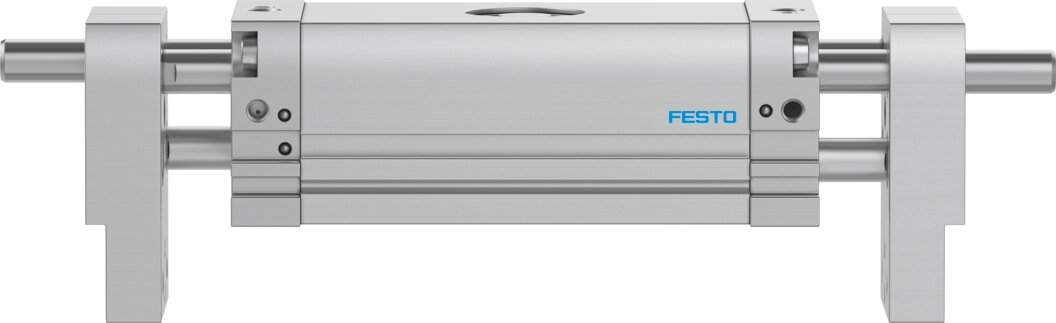

Pneumatischer Parallelgreifer Baugröße 20, Hub je Backe 50 mm DHPL-20-100-P-A - Festo 8112219

Festo ✓ Originalprodukt Neuware

Der Parallelgreifer DHPL-20-100-P-A greift prismatische und runde Teile und bringt 119 N Greifkraft je Backe beim Schließen bei 6 bar. 50 mm Hub je Backe, Wiederholgenauigkeit 0,03 mm, doppeltwirkend, Gleitführung. Betrieb mit 1,5 bis 8 bar an Anschluss M5. Positionserkennung mit Näherungsschaltern.

Netto
441,92 €
zzgl. MwSt.
525,88 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8112219
Hersteller-Nr. DHPL-20-100-P-A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Parallelgreifer DHPL-20-100-P-A der Baugröße 20 bringt 119 N Greifkraft je Backe beim Schließen bei 6 bar. Beide Backen laufen parallel aufeinander zu. Ausführung DHPL-20-100-P-A: doppeltwirkend, Gleitführung, Zahnstange/Ritzel.

Vorteile

  • 119 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 238 N
  • Wiederholgenauigkeit 0,03 mm, Austauschgenauigkeit 0,2 mm
  • 50 mm Hub je Backe, bei max. 170 g je externem Greiffinger
  • Schließzeit ab 274 ms, Öffnungszeit ab 189 ms bei 6 bar, Arbeitsfrequenz 1,5 Hz
  • Korrosionsbeständigkeitsklasse KBK 1, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHPL-20-100-P-A sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 170 g zulässig. Positionserkennung mit Näherungsschaltern. Versandgewicht 1,5 kg.

Technische Daten

Baugröße20
Gesamthub100 mm
Hub pro Greifbacken50 mm
Max. Austauschgenauigkeit0,2 mm
Max. Greifbacken-Winkelspiel ax, ay0,14°
Max. Greifbackenspiel Sz0,068 mm
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,03 mm
Anzahl Greifbacken2
Einbaulagebeliebig
Funktionsweisedoppeltwirkend
Dämpfungelastische Dämpfungsringe/-platten beidseitig
GreiferfunktionParallel
Konstruktiver AufbauZahnstange/Ritzel
FührungGleitführung
Positionserkennungfür Näherungsschalter
Betriebsdruck1,5 bis 8 bar
Max. Arbeitsfrequenz Greifer1,5 Hz
Min. Öffnungszeit bei 6 bar189 ms
Min. Schließzeit bei 6 bar274 ms
Max. Masse pro externem Greiffinger170 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
SchutzartIP54
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifkraft bei 6 bar öffnen316 N
Gesamtgreifkraft bei 6 bar schließen238 N
Greifkraft pro Greifbacken bei 6 bar öffnen158 N
Greifkraft pro Greifbacken bei 6 bar schließen119 N
Massenträgheitsmoment49,3 bis 104,5 kgcm²
Max. Kraft am Greifbacken Fz statisch280 N
Max. Moment am Greifbacken Mx statisch5 Nm
Max. Moment am Greifbacken My statisch5 Nm
Max. Moment am Greifbacken Mz statisch5 Nm
WartungsintervallLebensdauerschmierung
Produktgewicht1407 g
BefestigungsartDirektbefestigung über Gewinde, mit Durchgangsbohrung
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff AbdeckkappeAluminium-Knetlegierung, eloxiert
Werkstoff DeckelAluminium-Knetlegierung, eloxiert
Werkstoff EndplatteAluminium-Knetlegierung, eloxiert
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff GreifbackenAlu-Knetlegierung, eloxiert
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff O-RingNBR
Werkstoff SchraubenStahl, verzinkt
Werkstoff Zahnstangehochlegierter Stahl rostfrei
Werkstoff ZahnradSinterbronze
Gewicht1,5 kg
HerstellerFesto
Hersteller-Nr.DHPL-20-100-P-A
EAN4052568573188
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktiondoppeltwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
