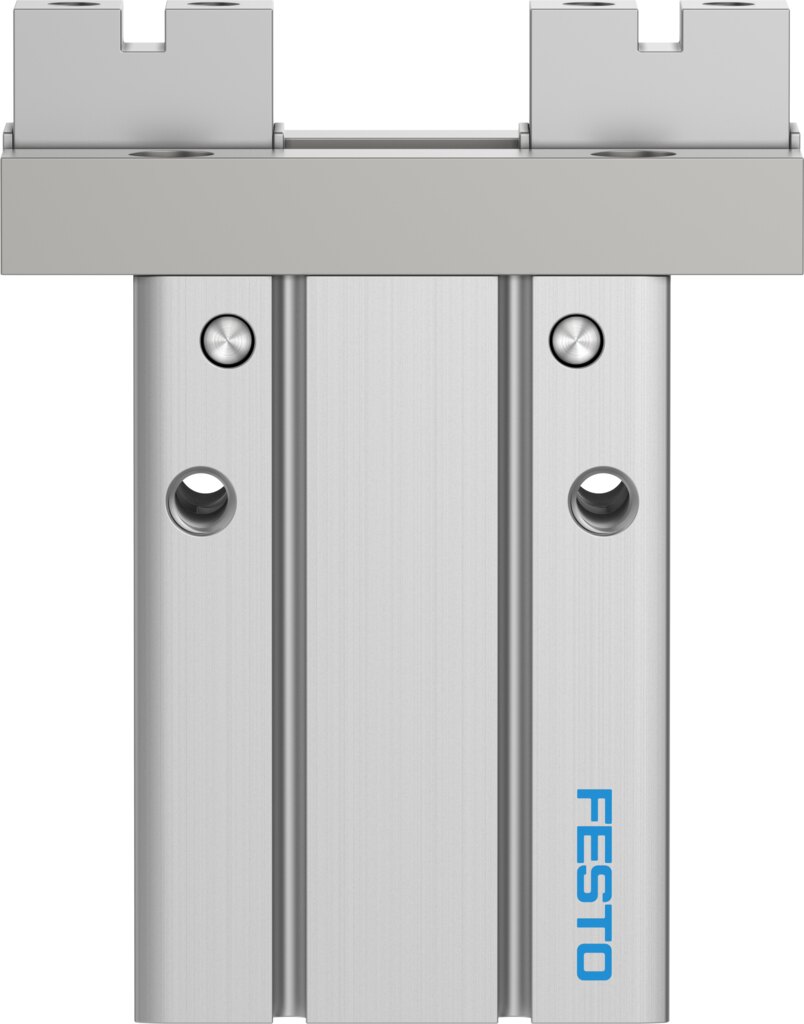

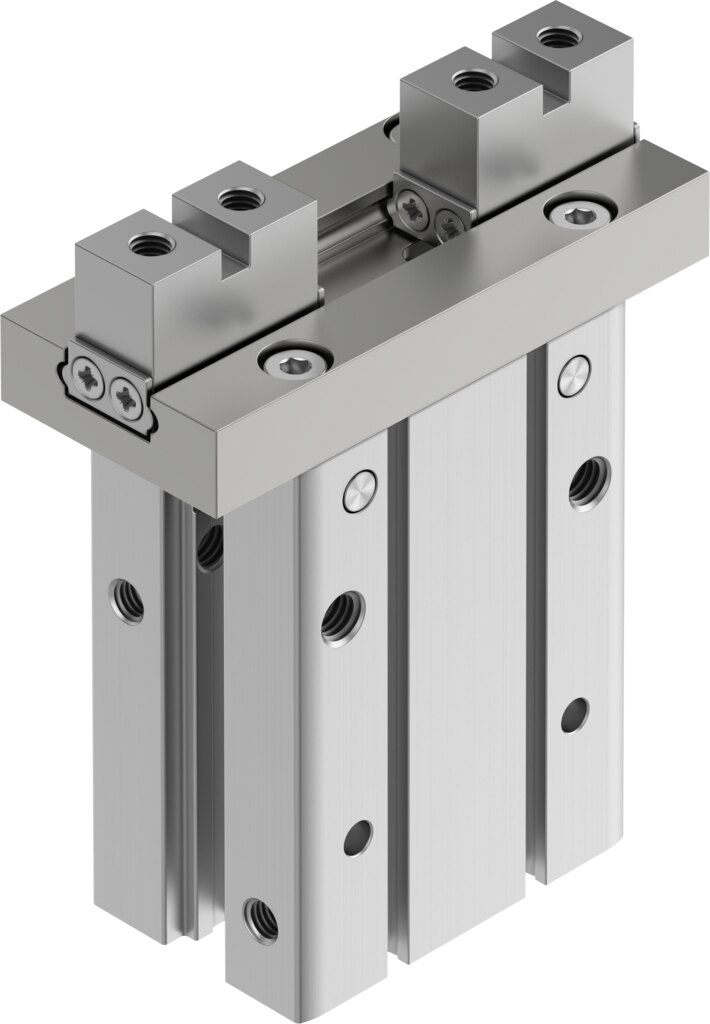

Pneumatischer Parallelgreifer Baugröße 25, Hub je Backe 11 mm DHPC-L-25-A-S-2 - Festo 8116869

Festo ✓ Originalprodukt Neuware

127,8 N Greifkraft je Backe beim Schließen bei 6 bar: Der Parallelgreifer DHPC-L-25-A-S-2 greift prismatische und runde Teile. 11 mm Hub je Backe, Wiederholgenauigkeit 0,02 mm, doppeltwirkend, Kugelführung. Betrieb mit 1 bis 8 bar an Anschluss M5. Positionserkennung mit Näherungsschaltern.

Netto
369,01 €
zzgl. MwSt.
439,12 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8116869
Hersteller-Nr. DHPC-L-25-A-S-2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

127,8 N Greifkraft je Backe beim Schließen bei 6 bar: Das liefert der Parallelgreifer DHPC-L-25-A-S-2 in Baugröße 25. Beide Backen laufen parallel aufeinander zu. Ausführung DHPC-L-25-A-S-2: doppeltwirkend, Kugelführung, flache Fingerbefestigung.

Vorteile

  • 127,8 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 255,6 N
  • Wiederholgenauigkeit 0,02 mm, Austauschgenauigkeit 0,2 mm
  • 11 mm Hub je Backe, bei max. 160 g je externem Greiffinger
  • Schließzeit ab 93 ms, Öffnungszeit ab 162 ms bei 6 bar, Arbeitsfrequenz 3 Hz
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHPC-L-25-A-S-2 sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 160 g zulässig. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHPC-L-25-A-S-2 geeignet. Versandgewicht 0,5 kg.

Technische Daten

Baugröße25
Hub pro Greifbacken11 mm
Max. Austauschgenauigkeit0,2 mm
Max. Greifbacken-Winkelspiel ax, ay0°
Max. Greifbackenspiel Sz0 mm
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,02 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweisedoppeltwirkend
GreiferfunktionParallel
Greifkraftsicherungohne
Konstruktiver AufbauFlache Befestigungsart für Greiffinger, Hebel, zwangsgeführter Bewegungsablauf
FührungKugelführung
Positionserkennungfür Näherungsschalter
VariantenVariante ohne Kupfer, Zink oder Nickel als Hauptbestandteil (ausgenommen Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, Steckverbinder und Spulen)
Betriebsdruck1 bis 8 bar
Max. Arbeitsfrequenz Greifer3 Hz
Min. Öffnungszeit bei 6 bar162 ms
Min. Schließzeit bei 6 bar93 ms
Max. Masse pro externem Greiffinger160 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifkraft bei 6 bar öffnen305,3 N
Gesamtgreifkraft bei 6 bar schließen255,6 N
Greifkraft pro Greifbacken bei 6 bar öffnen152,6 N
Greifkraft pro Greifbacken bei 6 bar schließen127,8 N
Massenträgheitsmoment2,14 kgcm²
Max. Kraft am Greifbacken Fz statisch155,9 N
Max. Moment am Greifbacken Mx statisch2,52 Nm
Max. Moment am Greifbacken My statisch4,83 Nm
Max. Moment am Greifbacken Mz statisch2,52 Nm
Produktgewicht484 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, auf Montagerahmen, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium, eloxiert
Werkstoff Greifbackenhochlegierter Stahl rostfrei
Gewicht0,5 kg
HerstellerFesto
Hersteller-Nr.DHPC-L-25-A-S-2
EAN4052568564421
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktiondoppeltwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
