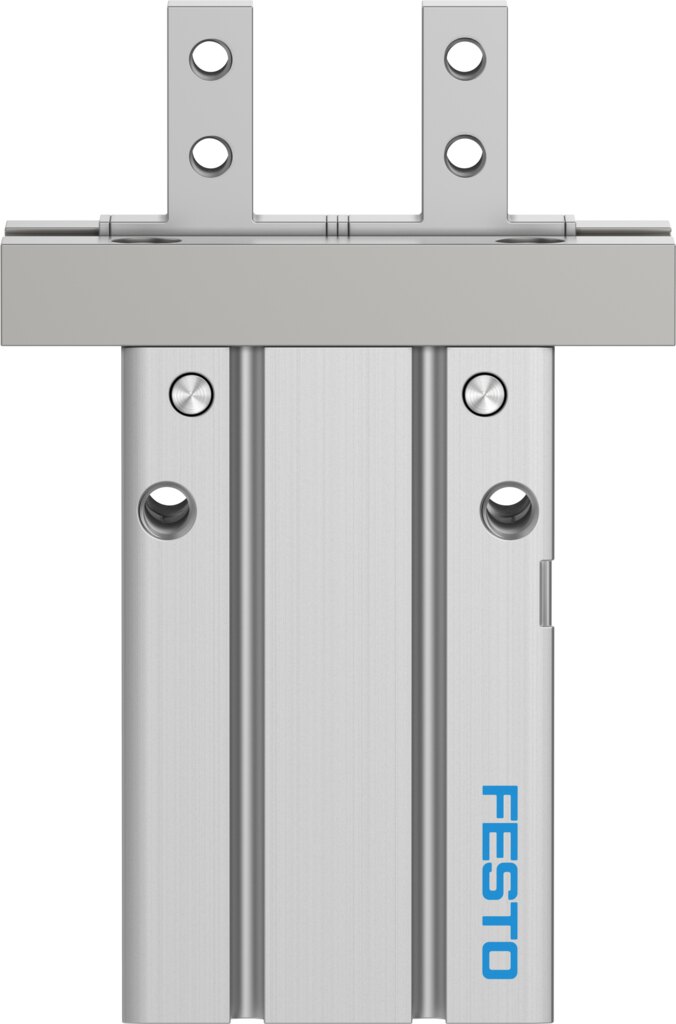

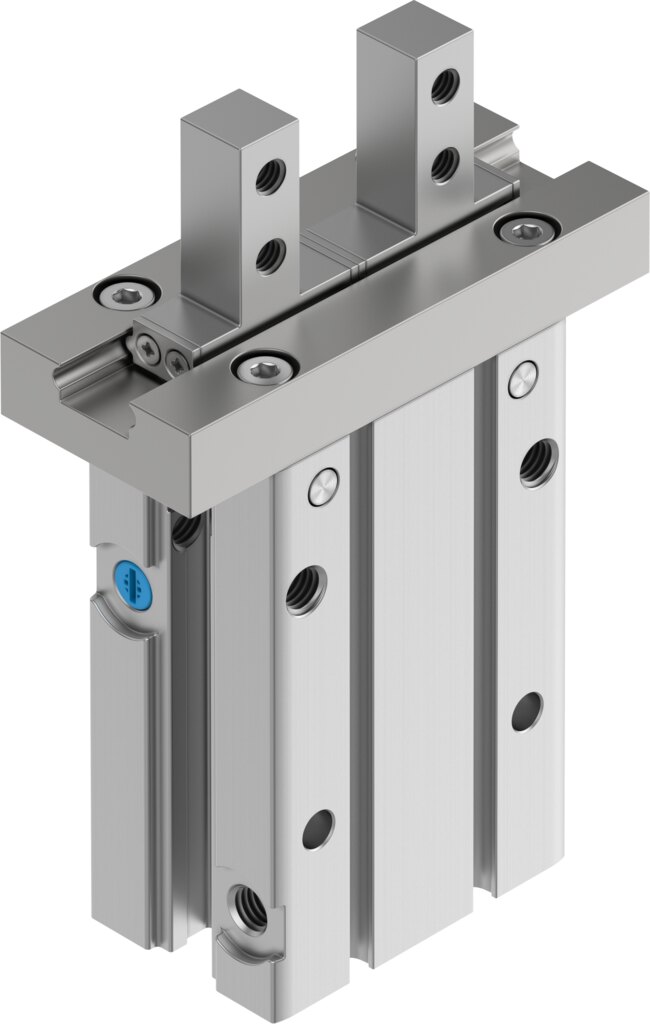

Parallelgreifer DHPC-L-20-A-NC-S-1 - Festo 8116845
Netto
zzgl. MwSt.
373,09 € inkl. 19 % MwSt., zzgl. Versand
313,52 €
Artikel
FES-8116845
Hersteller-Nr.
DHPC-L-20-A-NC-S-1
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße | 20 |
|---|---|
| Hub pro Greifbacken | 9 mm |
| Max. Austauschgenauigkeit | 0,2 mm |
| Max. Greifbacken-Winkelspiel ax, ay | 0 deg |
| Max. Greifbackenspiel Sz | 0 mm |
| Rotationssymmetrie | 0,2 mm |
| Wiederholgenauigkeit Greifer | 0,02 mm |
| Anzahl Greifbacken | 2 |
| Antriebsart | pneumatisch |
| Einbaulage | beliebig |
| Funktionsweise | einfachwirkend, geschlossen |
| Greiferfunktion | Parallel |
| Greifkraftsicherung | beim Schließen |
| Konstruktiver Aufbau | Hebel, Seitliche Befestigungsart für Greiffinger, zwangsgeführter Bewegungsablauf |
| Führung | Kugelführung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 2,5 ... 8 bar |
| Max. Arbeitsfrequenz Greifer | 3 Hz |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | 176 ms |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) | 50 ms |
| Max. Masse pro externem Greiffinger | 110 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 ... 60 °C |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen | 170,9 N |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öffnen | 85,5 N |
| Massenträgheitsmoment | 0,764 kgcm² |
| Max. Kraft am Greifbacken Fz statisch | 101,3 N |
| Max. Moment am Greifbacken Mx statisch | 1,3 Nm |
| Max. Moment am Greifbacken My statisch | 1,43 Nm |
| Max. Moment am Greifbacken Mz statisch | 1,3 Nm |
| Produktgewicht | 261 g |
| Befestigungsart | wahlweise:, Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, auf Montagerahmen, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium, eloxiert |
| Werkstoff Greifbacken | hochlegierter Stahl rostfrei |
| Hersteller | Festo |
| Hersteller-Nr. | DHPC-L-20-A-NC-S-1 |
| EAN | 4052568564209 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
