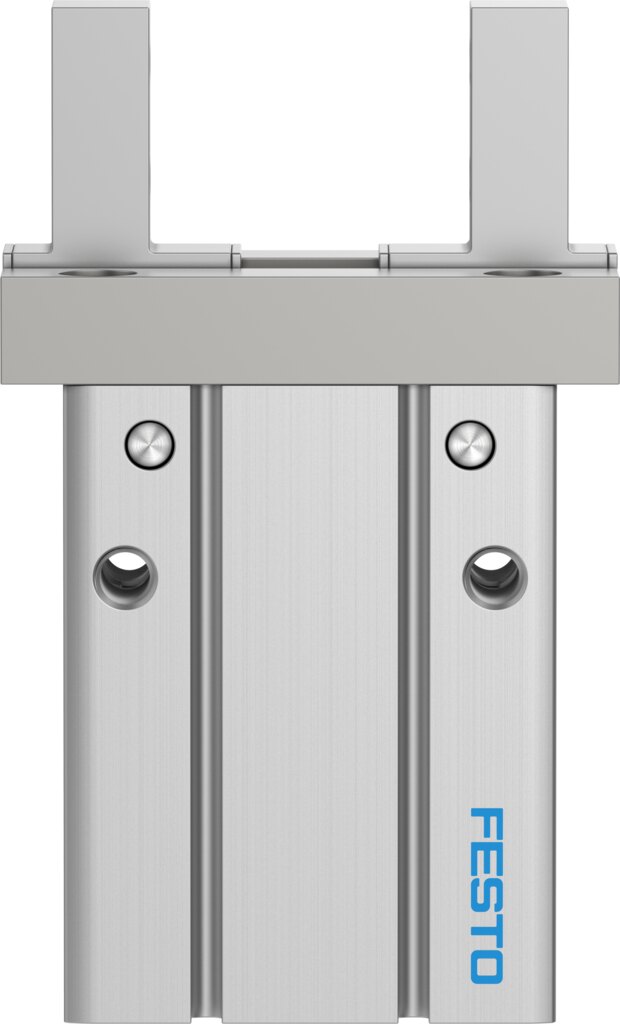

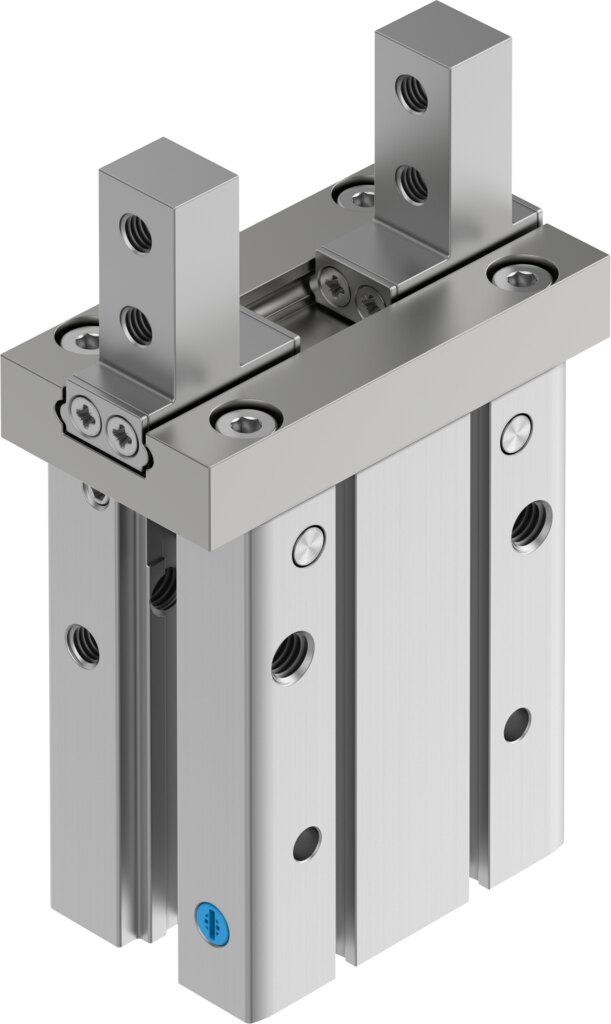

Pneumatischer Parallelgreifer Baugröße 25, Hub je Backe 7 mm DHPC-25-A-NO-S - Festo 8116855

Festo ✓ Originalprodukt Neuware

120,6 N Greifkraft je Backe beim Schließen bei 6 bar: Der Parallelgreifer DHPC-25-A-NO-S greift prismatische und runde Teile. 7 mm Hub je Backe, Wiederholgenauigkeit 0,02 mm, einfachwirkend, in Grundstellung offen, Kugelführung. Betrieb mit 2,5 bis 8 bar an Anschluss M5.

Netto
335,45 €
zzgl. MwSt.
399,19 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8116855
Hersteller-Nr. DHPC-25-A-NO-S
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Baugröße 25, 120,6 N Greifkraft je Backe beim Schließen bei 6 bar: Der DHPC-25-A-NO-S ist ein Parallelgreifer von Festo. Beide Backen laufen parallel aufeinander zu. Ausführung DHPC-25-A-NO-S: einfachwirkend, in Grundstellung offen, Kugelführung, Standard-Fingerbefestigung.

Vorteile

  • 120,6 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 241,3 N
  • Wiederholgenauigkeit 0,02 mm, Austauschgenauigkeit 0,2 mm
  • 7 mm Hub je Backe, bei max. 160 g je externem Greiffinger
  • Schließzeit ab 38 ms, Öffnungszeit ab 131 ms bei 6 bar, Arbeitsfrequenz 3 Hz
  • Greifkraftsicherung beim Öffnen
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHPC-25-A-NO-S sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 160 g zulässig. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHPC-25-A-NO-S geeignet. Versandgewicht 0,48 kg.

Technische Daten

Baugröße25
Hub pro Greifbacken7 mm
Max. Austauschgenauigkeit0,2 mm
Max. Greifbacken-Winkelspiel ax, ay0°
Max. Greifbackenspiel Sz0 mm
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,02 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweiseeinfachwirkend, offen
GreiferfunktionParallel
Greifkraftsicherungbeim Öffnen
Konstruktiver AufbauHebel, Standard Befestigungsart für Greiffinger, zwangsgeführter Bewegungsablauf
FührungKugelführung
Positionserkennungfür Näherungsschalter
Betriebsdruck2,5 bis 8 bar
Max. Arbeitsfrequenz Greifer3 Hz
Min. Öffnungszeit bei 6 bar131 ms
Min. Schließzeit bei 6 bar38 ms
Max. Masse pro externem Greiffinger160 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifkraft bei 6 bar schließen241,3 N
Greifkraft pro Greifbacken bei 6 bar schließen120,6 N
Massenträgheitsmoment1,6 kgcm²
Max. Kraft am Greifbacken Fz statisch155,9 N
Max. Moment am Greifbacken Mx statisch2,52 Nm
Max. Moment am Greifbacken My statisch4,83 Nm
Max. Moment am Greifbacken Mz statisch2,52 Nm
Produktgewicht441 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, auf Montagerahmen, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium, eloxiert
Werkstoff Greifbackenhochlegierter Stahl rostfrei
Gewicht0,48 kg
HerstellerFesto
Hersteller-Nr.DHPC-25-A-NO-S
EAN4052568564285
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktioneinfachwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
