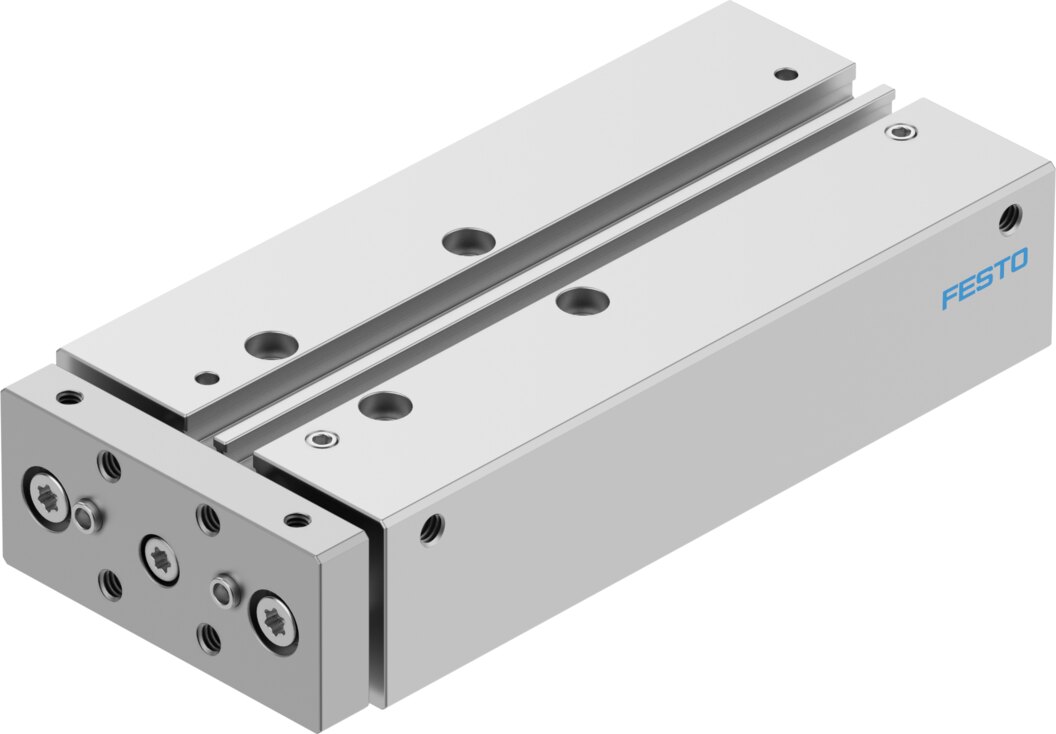

Doppelkolbenzylinder mit Gleitführung Ø 10 mm Hub 70 mm DGTZ-GF-10-70-P-A - Festo 8100560
Zwei parallele Kolben mit Kolben-Ø 10 mm geben dem Doppelkolbenzylinder DGTZ-GF-10-70-P-A bei 70 mm Hub doppelte Fläche auf kleinem Bauraum. Bei 6 bar liefert er theoretisch 94 N im Vorlauf und 60 N im Rücklauf. Elastische Dämpfungsringe fangen die Endlagen beidseitig ab, bis 0,08 J.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kolben-Ø 10 mm, 70 mm Hub und 94 N Vorschubkraft bei 6 bar: der Doppelkolbenzylinder DGTZ-GF-10-70-P-A bringt Antrieb und Führung als einbaufertige Einheit.
Vorteile
- Gleitführung: Führungsstangen in Gleitlagern
- Kraft: 94 N Vorlauf und 60 N Rücklauf bei 6 bar (theoretisch)
- Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,08 J
- Kolbenstange: hochlegierter, rostfreier Stahl
- Reinraum und LABS: Klasse 5 nach ISO 14644-1, LABS-konform nach VDMA24364-Zone III
Einsatz
Der DGTZ-GF-10-70-P-A eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Der DGTZ-GF-10-70-P-A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -10 bis 80 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 10 mm: Reinraumklasse 5 nach ISO 14644-1.
Technische Daten
| Typ | DGTZ-GF-10-70-P-A |
|---|---|
| Festo-Nummer | 8100560 |
| Hub | 70 mm |
| Justierbarer Endlagenbereich | 10 mm |
| Kolben-Ø | 10 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 1,5 bis 8 bar |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Reinraumtauglichkeit (ISO 14644-14) | Klasse 5 nach ISO 14644-1 |
| Umgebungstemperatur | -10 bis 80 °C |
| Aufprallenergie in den Endlagen | 0,08 J |
| Maximale Nutzlast bei Abstand xs (hubabhängig) | 2,3 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 60 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 94 N |
| Bewegte Masse | 254 g |
| Produktgewicht | 254 g |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | HNBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Hersteller | Festo |
| Hersteller-Nr. | DGTZ-GF-10-70-P-A |
| EAN | 4052568470470 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Gleitführung |
| Werkstoff | Aluminium, eloxiert |
| Gewinde | M5 |
| Kolben-Ø [mm] | 10 |
| Hub [mm] | 70 |
| Dichtmaterial | HNBR |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Führung |
| Bohrung (mm) | 10 |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -10-80 °C |
| Temperatur (max.) | 80 |
