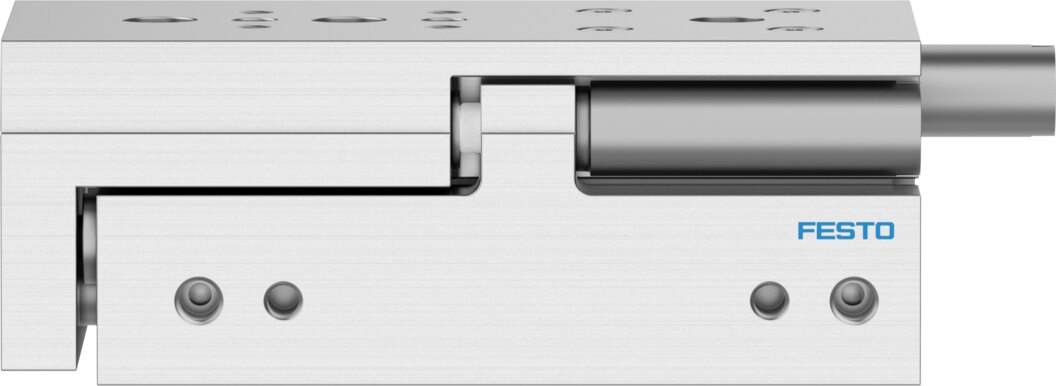

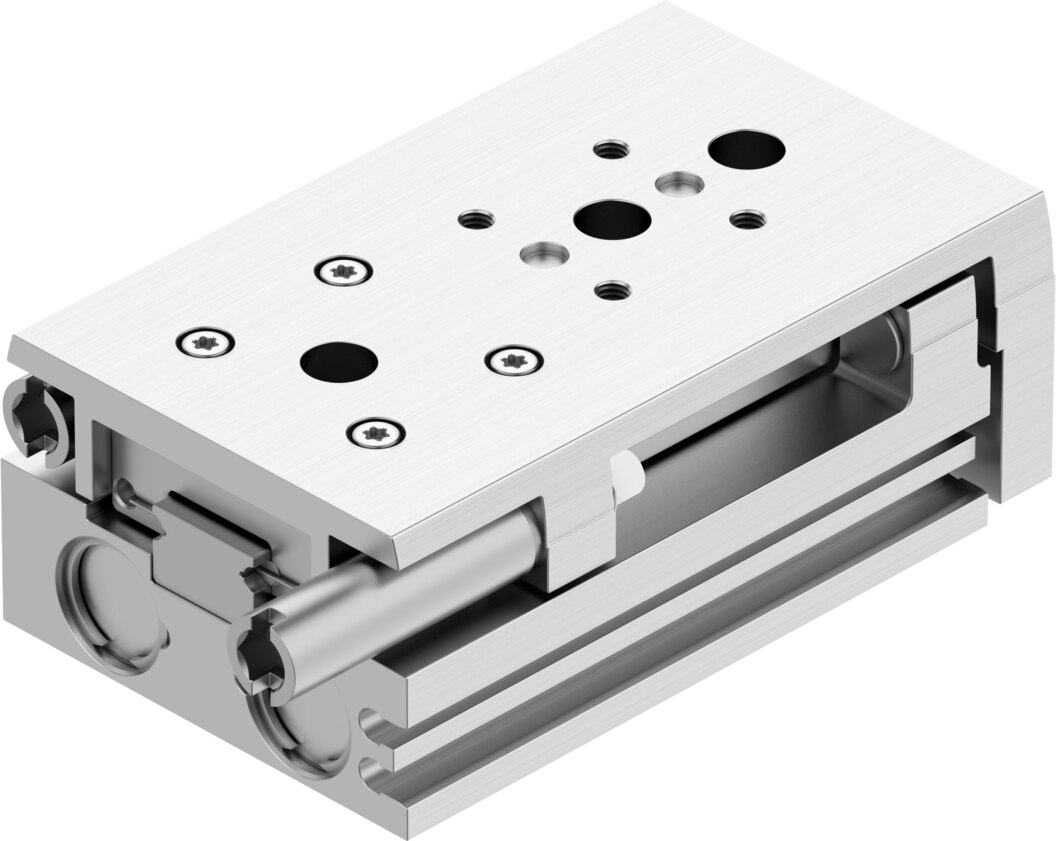

Mini-Schlitten doppeltwirkend Kolben-Ø 12 mm Hub 40 mm DGST-12-40-Y12A - Festo 8085172
Mit 40 mm Hub und 136 N theoretischer Kraft bei 6 bar übernimmt der DGST-12-40-Y12A kurze, geführte Linearbewegungen. Seine Kugelumlaufführung trägt bis 560 N Querkraft. Endlagendämpfung: externe hydraulische Dämpfung. Er erfüllt Reinraumklasse 6 nach ISO 14644-1.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit dem Mini-Schlitten DGST-12-40-Y12A entfällt eine separate Führung am Zylinder. Die Kugelumlaufführung ist integriert, der Hub beträgt 40 mm bei Kolben-Ø 12 mm.
Vorteile
- Verfahrgeschwindigkeit bis 0,8 m/s
- Reinraumklasse 6 nach ISO 14644-1, LABS-Konformität VDMA24364-B1/B2-L
- Wiederholgenauigkeit ≤ 0,02 mm für reproduzierbare Endlagen
- Endlagenbereich vorne über 16,7 mm und hinten über 15,2 mm justierbar
- Theoretische Kraft bei 6 bar: 136 N im Vorlauf, 102 N im Rücklauf
- Kugelumlaufführung für Querkräfte bis 560 N und Momente Mx 5,8 Nm, My 5,8 Nm, Mz 5,8 Nm
Einsatz
Der DGST-12-40-Y12A eignet sich als Hub- oder Querachse in Handhabungssystemen, auch kombiniert mit Greifern. Anschluss M5, Betrieb mit 1 bis 8 bar bei -10 bis 60 °C Umgebungstemperatur. Die Endlagen lassen sich über Näherungsschalter abfragen.
Technische Daten
| Typ | DGST-12-40-Y12A |
|---|---|
| Baureihe | Festo DGST |
| Hub | 40 mm |
| Kolben-Ø | 12 mm |
| Justierbarer Endlagenbereich vorne | 16,7 mm |
| Justierbarer Endlagenbereich hinten | 15,2 mm |
| Funktionsweise | doppeltwirkend |
| Betriebsart der Antriebseinheit | Joch |
| Konstruktiver Aufbau | Joch, Kolbenstange, Schlitten |
| Führung | Kugelumlaufführung |
| Dämpfung | externe hydraulische Dämpfung |
| Dämpfungslänge | 5 mm |
| Aufprallenergie in den Endlagen | 1,4 J |
| Maximale Geschwindigkeit | 0,8 m/s |
| Wiederholgenauigkeit | ≤ 0,02 mm |
| Positionserkennung | für Näherungsschalter |
| Einbaulage | beliebig |
| Betriebsdruck | 1 bis 8 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Umgebungstemperatur | -10 bis 60 °C |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Reinraumtauglichkeit nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Maximale Kraft Fy | 560 N |
| Maximale Kraft Fz | 560 N |
| Maximales Moment Mx | 5,8 Nm |
| Maximales Moment My | 5,8 Nm |
| Maximales Moment Mz | 5,8 Nm |
| Theoretische Kraft bei 6 bar, Vorlauf | 136 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 102 N |
| Bewegte Masse | 300 g |
| Produktgewicht | 595 g |
| Pneumatischer Anschluss | M5 |
| Befestigungsart | mit Durchgangsbohrung |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Führung | POM, TPE-E, hochlegierter Stahl |
| Werkstoff Dichtungen | HNBR |
| Werkstoff-Hinweis | RoHS konform |
| Festo-Teilenummer | 8085172 |
| Zolltarifnummer | 84123100 |
| Gewicht | 0,6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DGST-12-40-Y12A |
| EAN | 4052568450601 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | M5 |
| Kolben-Ø [mm] | 12 |
| Hub [mm] | 40 |
| Dichtmaterial | HNBR |
| Gehäusewerkstoff | Aluminium |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Serie | DGST |
| Bohrung (mm) | 12 |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
