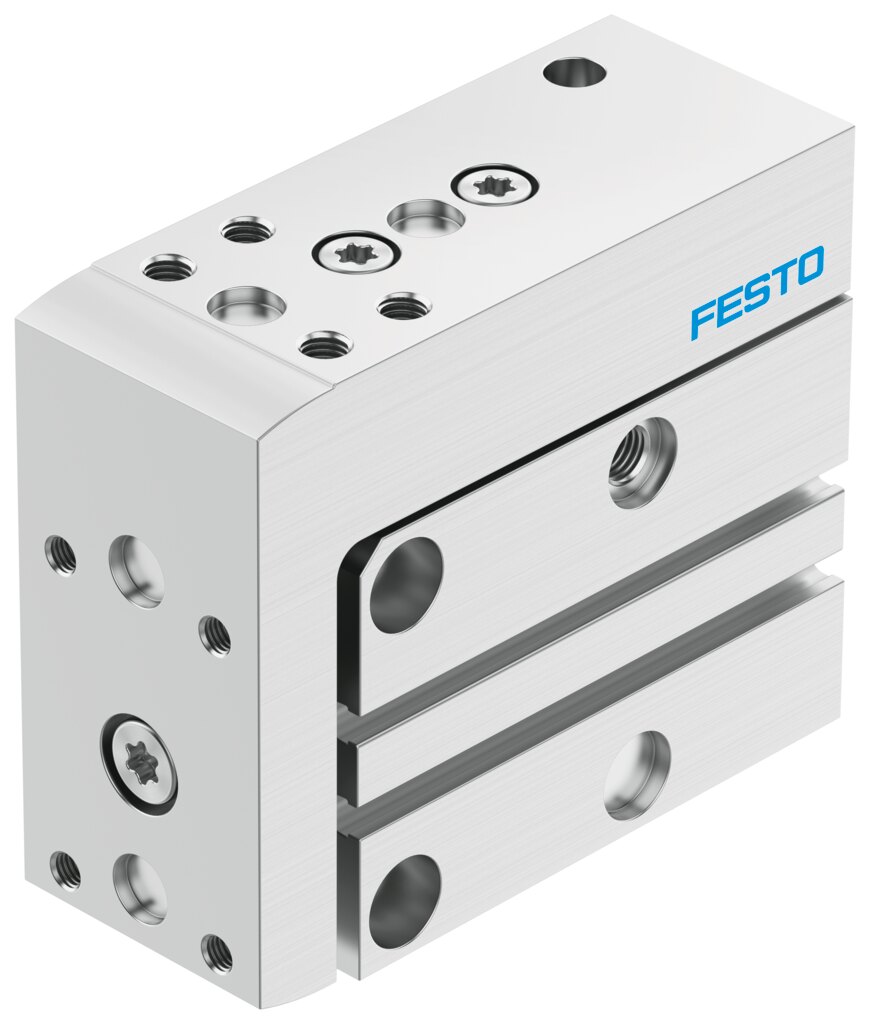

Mini-Schlitten doppeltwirkend Kolben-Ø 6 mm Hub 30 mm DGSS-6-30-E1A - Festo 8164055

Name: Mini-Schlitten doppeltwirkend Kolben-Ø 6 mm Hub 30 mm DGSS-6-30-E1A - Festo 8164055
Brand: Festo
SKU: FES-8164055
Price: 178.62 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der Mini-Schlitten DGSS-6-30-E1A von Festo bewegt Anbauteile über 30 mm Hub und liefert bei 6 bar 17 N im Vorlauf. Seine Kugelumlaufführung trägt bis 258 N Querkraft. Endlagendämpfung: beidseitige Elastomerdämpfung.

Netto

178,62 €

zzgl. MwSt.

212,56 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8164055

Hersteller-Nr. DGSS-6-30-E1A

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

17 N im Vorlauf und 13 N im Rücklauf bei 6 bar, dazu 30 mm Hub: Der Festo DGSS-6-30-E1A ist ein Mini-Schlitten für Handhabungsachsen mit wenig Bauraum.

Vorteile

Reinraumklasse 6 nach ISO 14644-1, LABS-Konformität VDMA24364-C1-L
Verfahrgeschwindigkeit bis 0,5 m/s
Theoretische Kraft bei 6 bar: 17 N im Vorlauf, 13 N im Rücklauf
Für die Batteriefertigung mit reduzierten Cu/Zn/Ni-Werten geeignet (F1a)
Wiederholgenauigkeit ≤ 0,3 mm für reproduzierbare Endlagen
Endlagendämpfung: beidseitige Elastomerdämpfung, zulässige Aufprallenergie 0,01 J

Einsatz

Als kompakte Linearachse arbeitet der DGSS-6-30-E1A in Zuführtechnik und Kleinteilmontage. Druckluft nach ISO 8573-1:2010 [7:4:4], 1,5 bis 8 bar, Anschluss M3. Die Endlagen lassen sich über Näherungsschalter abfragen.

Technische Daten

Typ	DGSS-6-30-E1A
Baureihe	Festo DGSS
Baugröße	6
Hub	30 mm
Kolben-Ø	6 mm
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Joch, Kolbenstange, Schlitten
Führung	Kugelumlaufführung
Dämpfung	Elastomerdämpfung, beidseitig, Hub nicht einstellbar
Dämpfungslänge	0,9 mm
Aufprallenergie in den Endlagen	0,01 J
Maximale Geschwindigkeit	0,5 m/s
Wiederholgenauigkeit	≤ 0,3 mm
Positionserkennung	für Näherungsschalter
Einbaulage	beliebig
Betriebsdruck	1,5 bis 8 bar
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur	-10 bis 60 °C
Korrosionsbeständigkeitsklasse KBK	1 - niedrige Korrosionsbeanspruchung
Reinraumtauglichkeit nach ISO 14644-14	Klasse 6 nach ISO 14644-1
LABS-Konformität	VDMA24364-C1-L
Eignung für Li-Ionen-Batterieproduktion	Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Maximale Kraft Fy	258 N
Maximale Kraft Fz	258 N
Maximales Moment Mx	0,7 Nm
Maximales Moment My	0,6 Nm
Maximales Moment Mz	0,6 Nm
Theoretische Kraft bei 6 bar, Vorlauf	17 N
Theoretische Kraft bei 6 bar, Rücklauf	13 N
Bewegte Masse	37 g
Produktgewicht	95 g
Pneumatischer Anschluss	M3
Befestigungsart	mit Durchgangsbohrung, mit Innengewinde
Werkstoff Gehäuse	Aluminium-Knetlegierung
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Führung	NBR, PA, hochlegierter Stahl
Werkstoff Dichtungen	NBR, PU
Werkstoff-Hinweis	RoHS konform
Festo-Teilenummer	8164055
Zolltarifnummer	84123100
Hersteller	Festo
Hersteller-Nr.	DGSS-6-30-E1A
EAN	4052568632090
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Gewinde	M3
Kolben-Ø [mm]	6
Hub [mm]	30
Dichtmaterial	NBR, PU
Gehäusewerkstoff	Aluminium
Medium	Druckluft
Funktion	doppeltwirkend
Bohrung (mm)	6
Betriebsdruck max [bar]	8
Temperaturbereich	-10-60 °C
Temperatur (max.)	60
