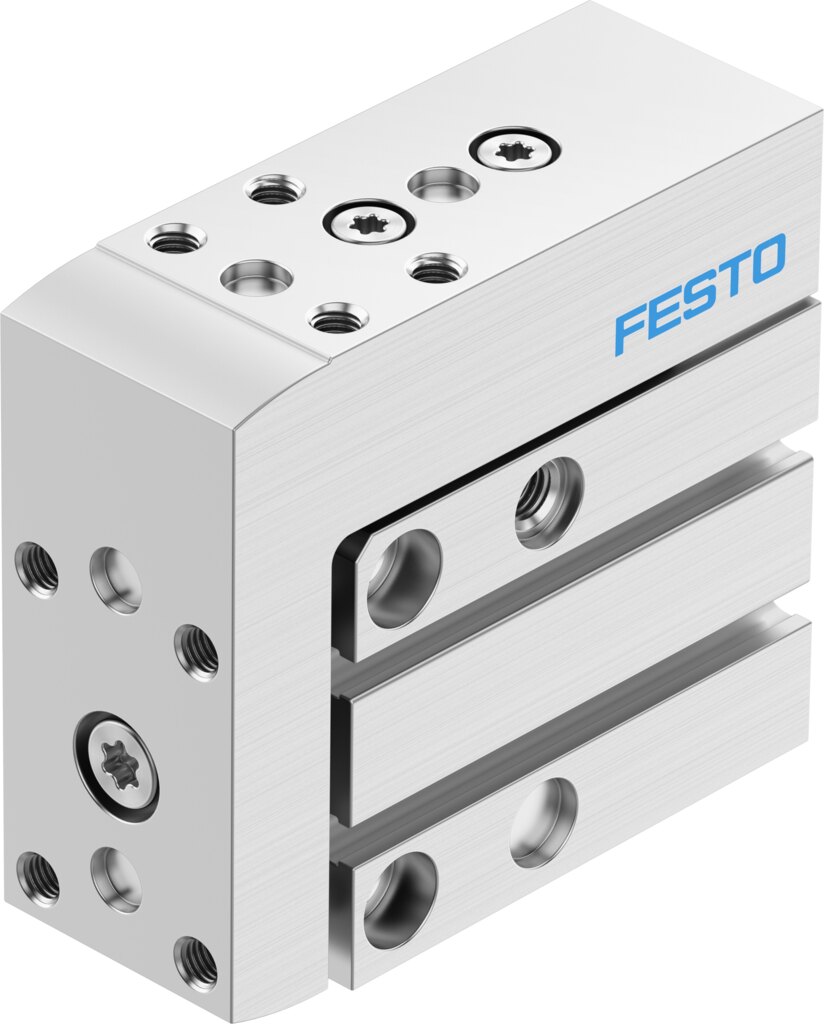

Mini-Schlitten doppeltwirkend Kolben-Ø 6 mm Hub 25 mm DGSS-6-25-E1A - Festo 8164054

Mit dem Mini-Schlitten DGSS-6-25-E1A entfällt eine separate Führung am Zylinder. Die Kugelumlaufführung ist integriert, der Hub beträgt 25 mm bei Kolben-Ø 6 mm.

Vorteile

• Theoretische Kraft bei 6 bar: 17 N im Vorlauf, 13 N im Rücklauf
• Verfahrgeschwindigkeit bis 0,5 m/s
• Kugelumlaufführung für Querkräfte bis 274 N und Momente Mx 0,7 Nm, My 0,6 Nm, Mz 0,6 Nm
• Reinraumklasse 6 nach ISO 14644-1, LABS-Konformität VDMA24364-C1-L
• Endlagendämpfung: beidseitige Elastomerdämpfung, zulässige Aufprallenergie 0,01 J
• Für die Batteriefertigung mit reduzierten Cu/Zn/Ni-Werten geeignet (F1a)

Einsatz

Eingesetzt wird der Schlitten in Bestück-, Montage- und Verpackungsanlagen, wo kurze Hübe mit hoher Führungsgenauigkeit gefragt sind. Montage mit Durchgangsbohrung, mit Innengewinde, Einbaulage beliebig. Die Endlagen lassen sich über Näherungsschalter abfragen.
