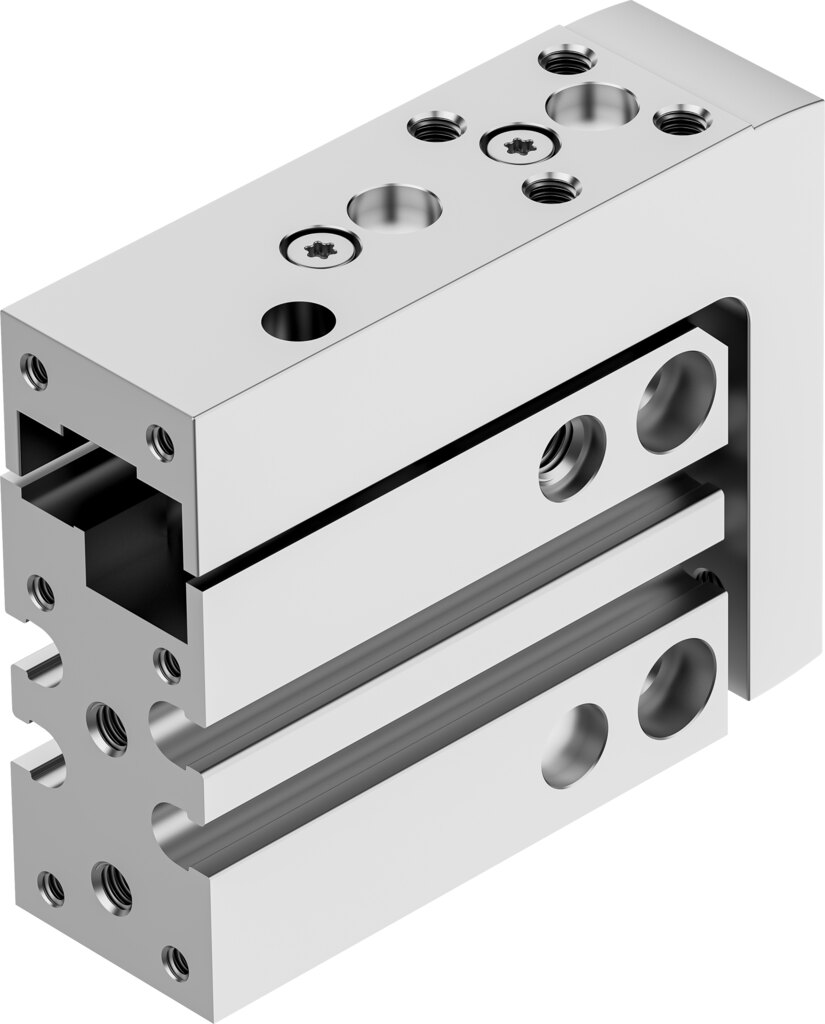

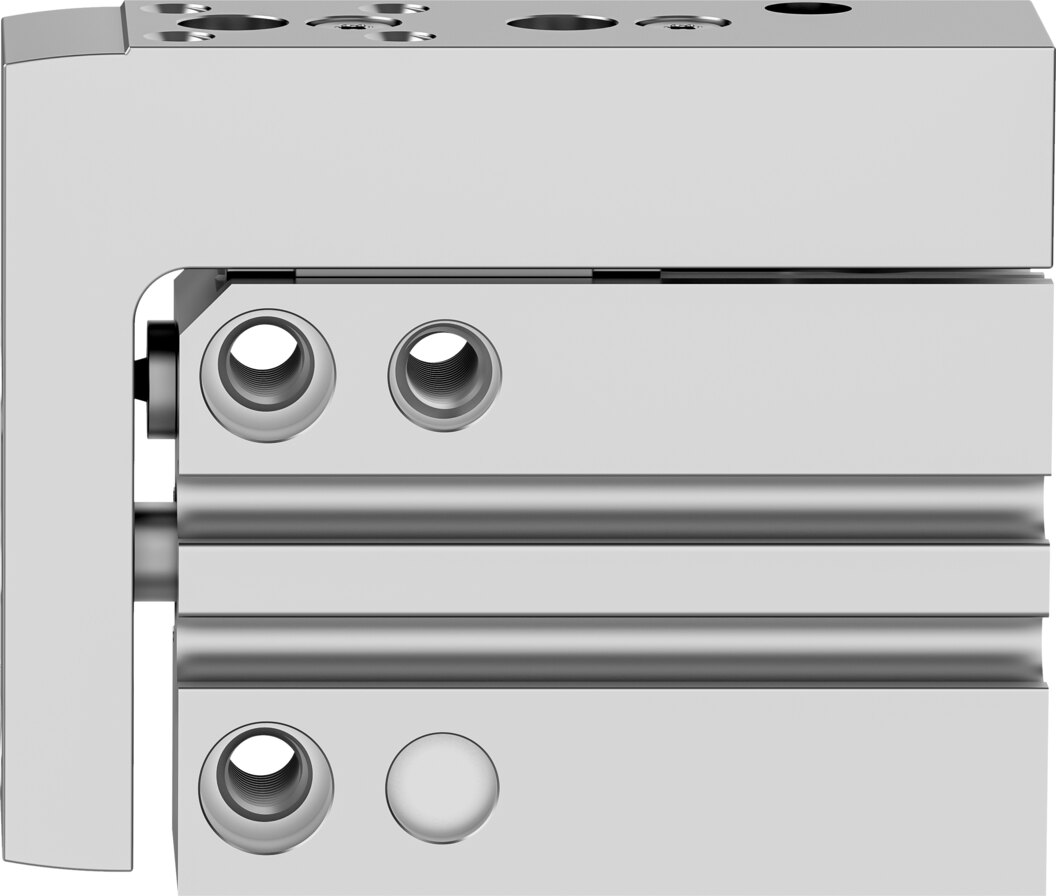

Mini-Schlitten doppeltwirkend Kolben-Ø 6 mm Hub 10 mm DGSS-6-10-E1A - Festo 8164051

Festo ✓ Originalprodukt Neuware

Mit 10 mm Hub und 17 N theoretischer Kraft bei 6 bar übernimmt der DGSS-6-10-E1A kurze, geführte Linearbewegungen. Die Kugelumlaufführung nimmt Querkräfte bis 296 N und Momente bis 0,8 Nm auf. Er ist für Reinraumklasse 6 nach ISO 14644-1 und die Batteriefertigung (F1a) geeignet.

Netto
161,64 €
zzgl. MwSt.
192,35 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8164051
Hersteller-Nr. DGSS-6-10-E1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo kleine Lasten präzise und geführt bewegt werden müssen, setzt der Mini-Schlitten DGSS-6-10-E1A an: 10 mm Hub, Kolben-Ø 6 mm und 17 N Vorschubkraft bei 6 bar in einer Einheit mit Kugelumlaufführung.

Vorteile

  • Verfahrgeschwindigkeit bis 0,5 m/s
  • Endlagendämpfung: beidseitige Elastomerdämpfung, zulässige Aufprallenergie 0,01 J
  • Wiederholgenauigkeit ≤ 0,3 mm für reproduzierbare Endlagen
  • Theoretische Kraft bei 6 bar: 17 N im Vorlauf, 13 N im Rücklauf
  • Reinraumklasse 6 nach ISO 14644-1, LABS-Konformität VDMA24364-C1-L
  • Für die Batteriefertigung mit reduzierten Cu/Zn/Ni-Werten geeignet (F1a)

Einsatz

Der DGSS-6-10-E1A eignet sich als Hub- oder Querachse in Handhabungssystemen, auch kombiniert mit Greifern. Anschluss M3, Betrieb mit 1,5 bis 8 bar bei -10 bis 60 °C Umgebungstemperatur. Die Endlagen lassen sich über Näherungsschalter abfragen.

Technische Daten

TypDGSS-6-10-E1A
BaureiheFesto DGSS
Baugröße6
Hub10 mm
Kolben-Ø6 mm
Funktionsweisedoppeltwirkend
Konstruktiver AufbauJoch, Kolbenstange, Schlitten
FührungKugelumlaufführung
DämpfungElastomerdämpfung, beidseitig, Hub nicht einstellbar
Dämpfungslänge0,9 mm
Aufprallenergie in den Endlagen0,01 J
Maximale Geschwindigkeit0,5 m/s
Wiederholgenauigkeit≤ 0,3 mm
Positionserkennungfür Näherungsschalter
Einbaulagebeliebig
Betriebsdruck1,5 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur-10 bis 60 °C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Reinraumtauglichkeit nach ISO 14644-14Klasse 6 nach ISO 14644-1
LABS-KonformitätVDMA24364-C1-L
Eignung für Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Maximale Kraft Fy296 N
Maximale Kraft Fz296 N
Maximales Moment Mx0,8 Nm
Maximales Moment My0,7 Nm
Maximales Moment Mz0,7 Nm
Theoretische Kraft bei 6 bar, Vorlauf17 N
Theoretische Kraft bei 6 bar, Rücklauf13 N
Bewegte Masse28 g
Produktgewicht68 g
Pneumatischer AnschlussM3
Befestigungsartmit Durchgangsbohrung, mit Innengewinde
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff FührungNBR, PA, hochlegierter Stahl
Werkstoff DichtungenNBR, PU
Werkstoff-HinweisRoHS konform
Festo-Teilenummer8164051
Zolltarifnummer84123100
Gewicht0,075 kg
HerstellerFesto
Hersteller-Nr.DGSS-6-10-E1A
EAN4052568632052
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM3
Kolben-Ø [mm]6
Hub [mm]10
DichtmaterialNBR, PU
GehäusewerkstoffAluminium
MediumDruckluft
Funktiondoppeltwirkend
Bohrung (mm)6
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
