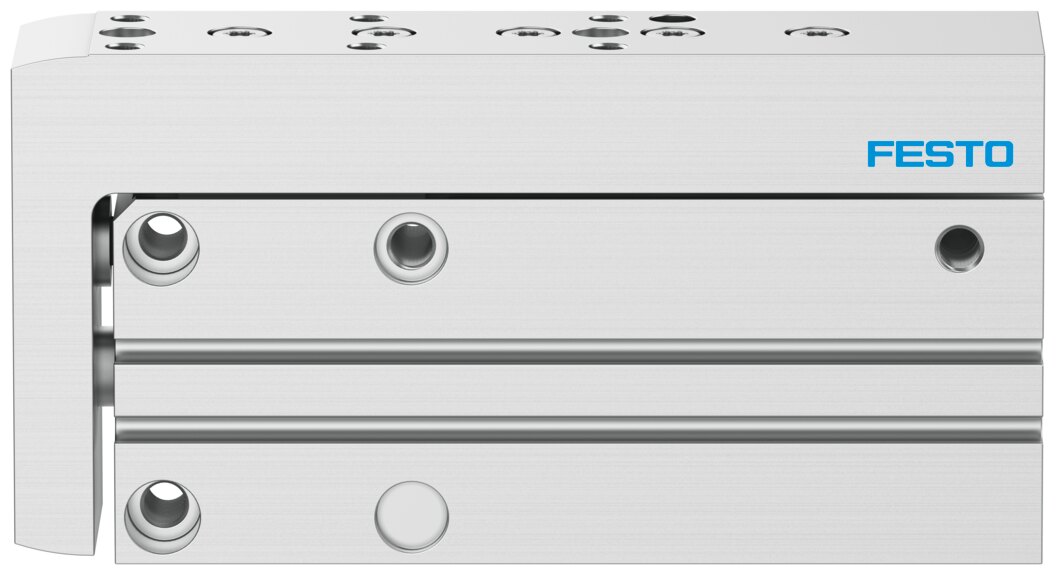

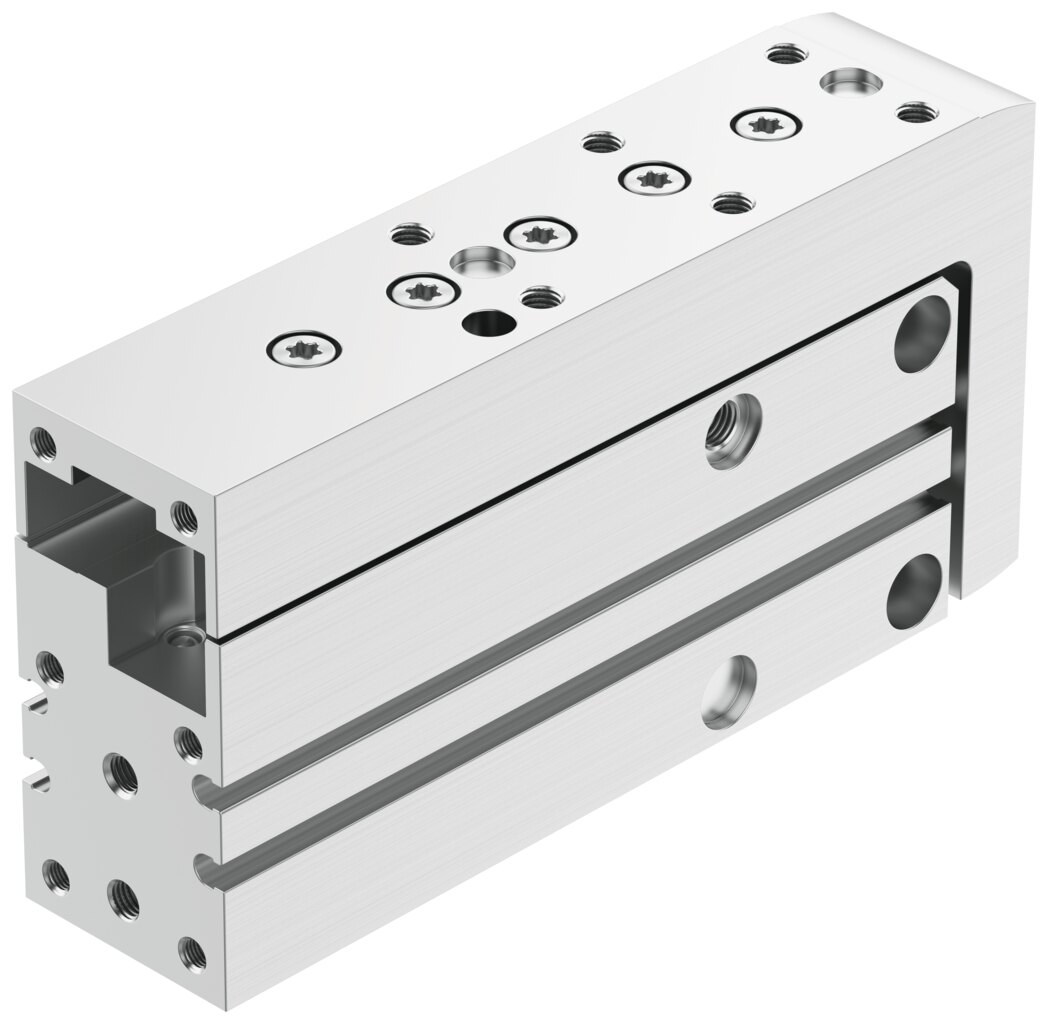

Mini-Schlitten doppeltwirkend Kolben-Ø 20 mm Hub 60 mm DGSS-20-60-E1A - Festo 8164085

Festo ✓ Originalprodukt Neuware

Mit 60 mm Hub und 188 N theoretischer Kraft bei 6 bar übernimmt der DGSS-20-60-E1A kurze, geführte Linearbewegungen. Querkräfte bis 1082 N leitet die Kugelumlaufführung direkt ab, ohne die Kolbenstange zu belasten. Endlagendämpfung: beidseitige Elastomerdämpfung.

Netto
298,08 €
zzgl. MwSt.
354,72 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8164085
Hersteller-Nr. DGSS-20-60-E1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo kleine Lasten präzise und geführt bewegt werden müssen, setzt der Mini-Schlitten DGSS-20-60-E1A an: 60 mm Hub, Kolben-Ø 20 mm und 188 N Vorschubkraft bei 6 bar in einer Einheit mit Kugelumlaufführung.

Vorteile

  • Theoretische Kraft bei 6 bar: 188 N im Vorlauf, 158 N im Rücklauf
  • Kugelumlaufführung für Querkräfte bis 1082 N und Momente Mx 7 Nm, My 3,5 Nm, Mz 3,5 Nm
  • Verfahrgeschwindigkeit bis 0,5 m/s
  • Reinraumklasse 6 nach ISO 14644-1, LABS-Konformität VDMA24364-C1-L
  • Für die Batteriefertigung mit reduzierten Cu/Zn/Ni-Werten geeignet (F1a)
  • Endlagendämpfung: beidseitige Elastomerdämpfung, zulässige Aufprallenergie 0,05 J

Einsatz

Der DGSS-20-60-E1A eignet sich als Hub- oder Querachse in Handhabungssystemen, auch kombiniert mit Greifern. Anschluss M5, Betrieb mit 1 bis 8 bar bei -10 bis 60 °C Umgebungstemperatur. Die Endlagen lassen sich über Näherungsschalter abfragen.

Technische Daten

TypDGSS-20-60-E1A
BaureiheFesto DGSS
Baugröße20
Hub60 mm
Kolben-Ø20 mm
Funktionsweisedoppeltwirkend
Konstruktiver AufbauJoch, Kolbenstange, Schlitten
FührungKugelumlaufführung
DämpfungElastomerdämpfung, beidseitig, Hub nicht einstellbar
Dämpfungslänge1 mm
Aufprallenergie in den Endlagen0,05 J
Maximale Geschwindigkeit0,5 m/s
Wiederholgenauigkeit≤ 0,3 mm
Positionserkennungfür Näherungsschalter
Einbaulagebeliebig
Betriebsdruck1 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur-10 bis 60 °C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Reinraumtauglichkeit nach ISO 14644-14Klasse 6 nach ISO 14644-1
LABS-KonformitätVDMA24364-C1-L
Eignung für Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Maximale Kraft Fy1082 N
Maximale Kraft Fz1082 N
Maximales Moment Mx7 Nm
Maximales Moment My3,5 Nm
Maximales Moment Mz3,5 Nm
Theoretische Kraft bei 6 bar, Vorlauf188 N
Theoretische Kraft bei 6 bar, Rücklauf158 N
Bewegte Masse246 g
Produktgewicht600 g
Pneumatischer AnschlussM5
Befestigungsartmit Durchgangsbohrung, mit Innengewinde
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff FührungNBR, PA, hochlegierter Stahl
Werkstoff DichtungenNBR, PU
Werkstoff-HinweisRoHS konform
Festo-Teilenummer8164085
Zolltarifnummer84123100
Gewicht0,6 kg
HerstellerFesto
Hersteller-Nr.DGSS-20-60-E1A
EAN4052568620400
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
Kolben-Ø [mm]20
Hub [mm]60
DichtmaterialNBR, PU
GehäusewerkstoffAluminium
MediumDruckluft
Funktiondoppeltwirkend
Bohrung (mm)20
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
