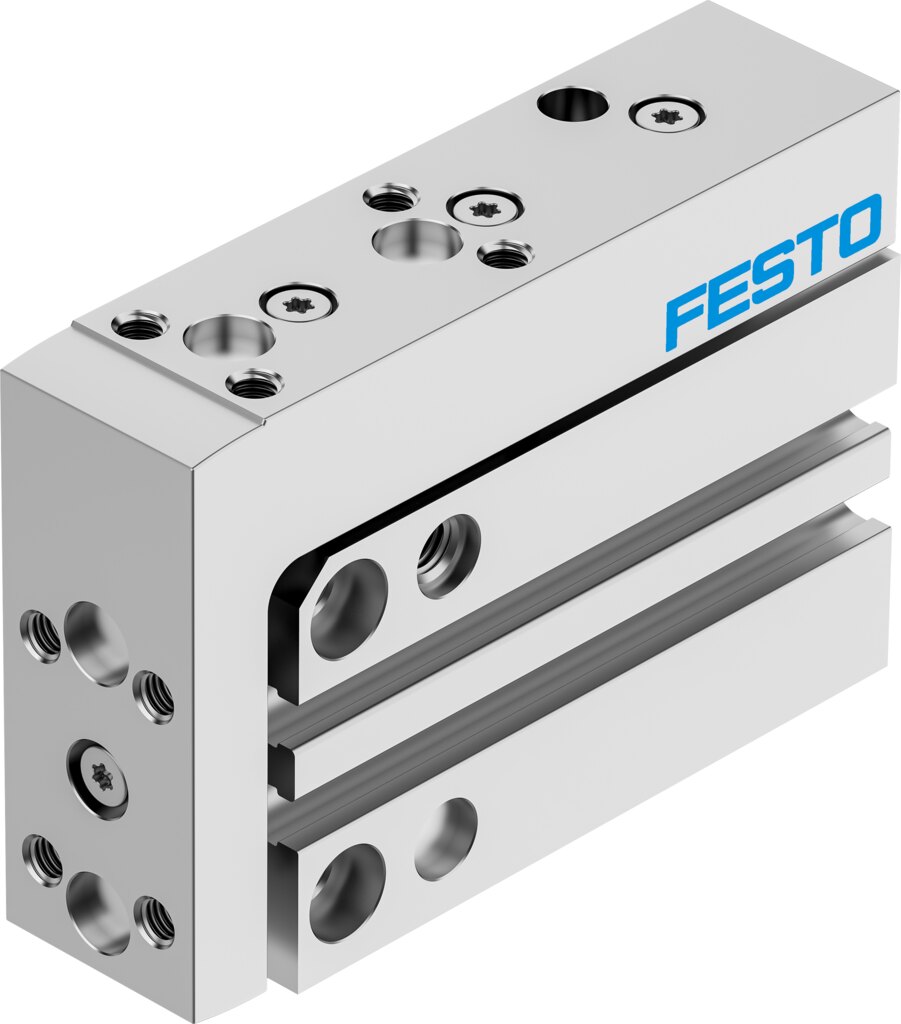

Mini-Schlitten doppeltwirkend Kolben-Ø 20 mm Hub 30 mm DGSS-20-30-E1A - Festo 8164082

Festo ✓ Originalprodukt Neuware

Mit 30 mm Hub und 188 N theoretischer Kraft bei 6 bar übernimmt der DGSS-20-30-E1A kurze, geführte Linearbewegungen. Seine Kugelumlaufführung trägt bis 1363 N Querkraft. Endlagendämpfung: beidseitige Elastomerdämpfung.

Netto
261,59 €
zzgl. MwSt.
311,29 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8164082
Hersteller-Nr. DGSS-20-30-E1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem Mini-Schlitten DGSS-20-30-E1A entfällt eine separate Führung am Zylinder. Die Kugelumlaufführung ist integriert, der Hub beträgt 30 mm bei Kolben-Ø 20 mm.

Vorteile

  • Für die Batteriefertigung mit reduzierten Cu/Zn/Ni-Werten geeignet (F1a)
  • Verfahrgeschwindigkeit bis 0,5 m/s
  • Theoretische Kraft bei 6 bar: 188 N im Vorlauf, 158 N im Rücklauf
  • Endlagendämpfung: beidseitige Elastomerdämpfung, zulässige Aufprallenergie 0,05 J
  • Reinraumklasse 6 nach ISO 14644-1, LABS-Konformität VDMA24364-C1-L
  • Wiederholgenauigkeit ≤ 0,3 mm für reproduzierbare Endlagen

Einsatz

Der DGSS-20-30-E1A eignet sich als Hub- oder Querachse in Handhabungssystemen, auch kombiniert mit Greifern. Anschluss M5, Betrieb mit 1 bis 8 bar bei -10 bis 60 °C Umgebungstemperatur. Die Endlagen lassen sich über Näherungsschalter abfragen.

Technische Daten

TypDGSS-20-30-E1A
BaureiheFesto DGSS
Baugröße20
Hub30 mm
Kolben-Ø20 mm
Funktionsweisedoppeltwirkend
Konstruktiver AufbauJoch, Kolbenstange, Schlitten
FührungKugelumlaufführung
DämpfungElastomerdämpfung, beidseitig, Hub nicht einstellbar
Dämpfungslänge1 mm
Aufprallenergie in den Endlagen0,05 J
Maximale Geschwindigkeit0,5 m/s
Wiederholgenauigkeit≤ 0,3 mm
Positionserkennungfür Näherungsschalter
Einbaulagebeliebig
Betriebsdruck1 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur-10 bis 60 °C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Reinraumtauglichkeit nach ISO 14644-14Klasse 6 nach ISO 14644-1
LABS-KonformitätVDMA24364-C1-L
Eignung für Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Maximale Kraft Fy1363 N
Maximale Kraft Fz1363 N
Maximales Moment Mx8,9 Nm
Maximales Moment My4,4 Nm
Maximales Moment Mz4,4 Nm
Theoretische Kraft bei 6 bar, Vorlauf188 N
Theoretische Kraft bei 6 bar, Rücklauf158 N
Bewegte Masse199 g
Produktgewicht477 g
Pneumatischer AnschlussM5
Befestigungsartmit Durchgangsbohrung, mit Innengewinde
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff FührungNBR, PA, hochlegierter Stahl
Werkstoff DichtungenNBR, PU
Werkstoff-HinweisRoHS konform
Festo-Teilenummer8164082
Zolltarifnummer84123100
Gewicht0,5 kg
HerstellerFesto
Hersteller-Nr.DGSS-20-30-E1A
EAN4052568620370
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
Kolben-Ø [mm]20
Hub [mm]30
DichtmaterialNBR, PU
GehäusewerkstoffAluminium
MediumDruckluft
Funktiondoppeltwirkend
Bohrung (mm)20
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
