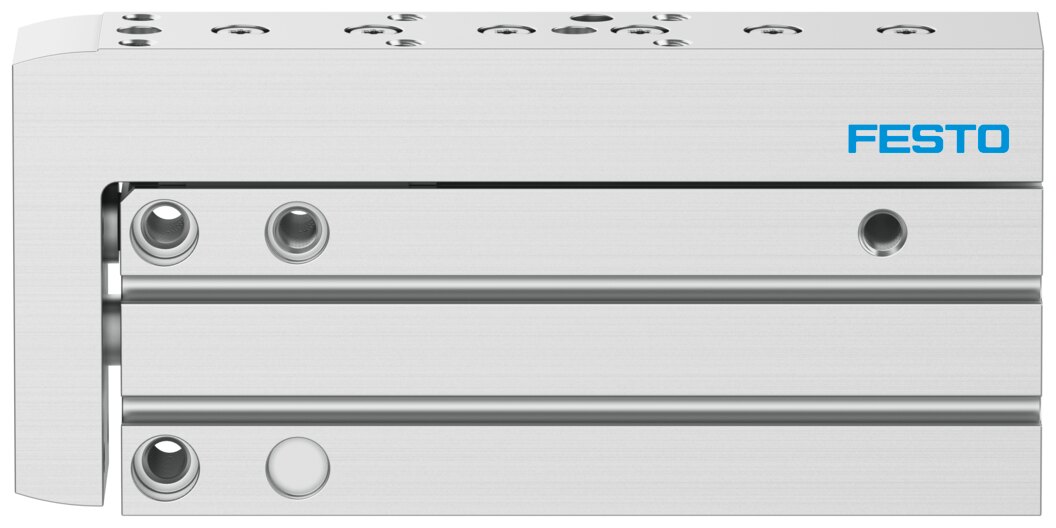

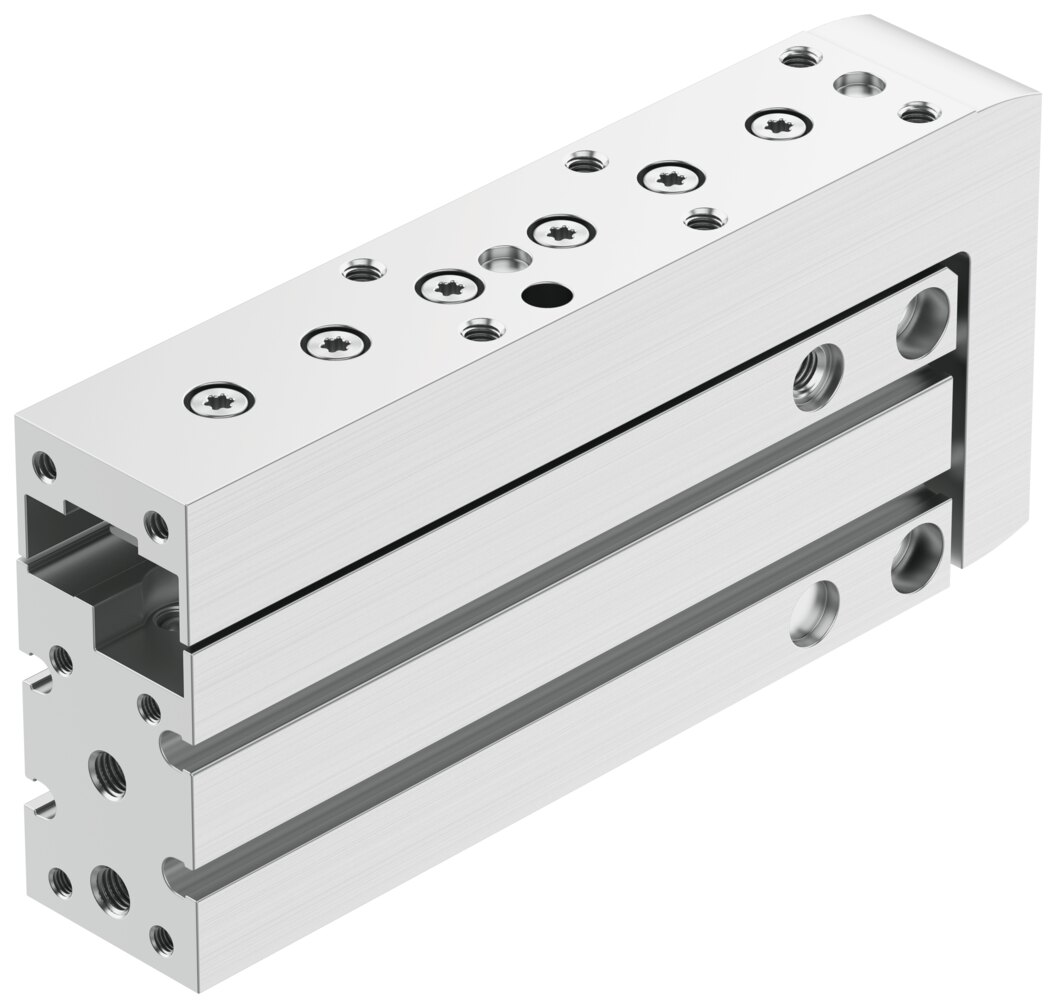

Mini-Schlitten doppeltwirkend Kolben-Ø 16 mm Hub 60 mm DGSS-16-60-E1A - Festo 8164076

Festo ✓ Originalprodukt Neuware

Mit 60 mm Hub und 121 N theoretischer Kraft bei 6 bar übernimmt der DGSS-16-60-E1A kurze, geführte Linearbewegungen. Querkräfte bis 641 N leitet die Kugelumlaufführung direkt ab, ohne die Kolbenstange zu belasten. Er ist für Reinraumklasse 6 nach ISO 14644-1 und die Batteriefertigung (F1a) geeignet.

Netto
264,58 €
zzgl. MwSt.
314,85 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8164076
Hersteller-Nr. DGSS-16-60-E1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

121 N im Vorlauf und 104 N im Rücklauf bei 6 bar, dazu 60 mm Hub: Der Festo DGSS-16-60-E1A ist ein Mini-Schlitten für Handhabungsachsen mit wenig Bauraum.

Vorteile

  • Theoretische Kraft bei 6 bar: 121 N im Vorlauf, 104 N im Rücklauf
  • Endlagendämpfung: beidseitige Elastomerdämpfung, zulässige Aufprallenergie 0,03 J
  • Für die Batteriefertigung mit reduzierten Cu/Zn/Ni-Werten geeignet (F1a)
  • Verfahrgeschwindigkeit bis 0,5 m/s
  • Wiederholgenauigkeit ≤ 0,3 mm für reproduzierbare Endlagen
  • Reinraumklasse 6 nach ISO 14644-1, LABS-Konformität VDMA24364-C1-L

Einsatz

Typische Aufgaben sind Zuführen, Ausrichten und Pick-and-Place in Montage- und Prüfanlagen. Die Einbaulage ist beliebig, befestigt wird mit Durchgangsbohrung, mit Innengewinde, die Druckluft kommt über M5. Die Endlagen lassen sich über Näherungsschalter abfragen.

Technische Daten

TypDGSS-16-60-E1A
BaureiheFesto DGSS
Baugröße16
Hub60 mm
Kolben-Ø16 mm
Funktionsweisedoppeltwirkend
Konstruktiver AufbauJoch, Kolbenstange, Schlitten
FührungKugelumlaufführung
DämpfungElastomerdämpfung, beidseitig, Hub nicht einstellbar
Dämpfungslänge0,65 mm
Aufprallenergie in den Endlagen0,03 J
Maximale Geschwindigkeit0,5 m/s
Wiederholgenauigkeit≤ 0,3 mm
Positionserkennungfür Näherungsschalter
Einbaulagebeliebig
Betriebsdruck1 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur-10 bis 60 °C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Reinraumtauglichkeit nach ISO 14644-14Klasse 6 nach ISO 14644-1
LABS-KonformitätVDMA24364-C1-L
Eignung für Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Maximale Kraft Fy641 N
Maximale Kraft Fz641 N
Maximales Moment Mx3 Nm
Maximales Moment My1,8 Nm
Maximales Moment Mz1,8 Nm
Theoretische Kraft bei 6 bar, Vorlauf121 N
Theoretische Kraft bei 6 bar, Rücklauf104 N
Bewegte Masse147 g
Produktgewicht330 g
Pneumatischer AnschlussM5
Befestigungsartmit Durchgangsbohrung, mit Innengewinde
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff FührungNBR, PA, hochlegierter Stahl
Werkstoff DichtungenNBR, PU
Werkstoff-HinweisRoHS konform
Festo-Teilenummer8164076
Zolltarifnummer84123100
Gewicht0,34 kg
HerstellerFesto
Hersteller-Nr.DGSS-16-60-E1A
EAN4052568620318
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
Kolben-Ø [mm]16
Hub [mm]60
DichtmaterialNBR, PU
GehäusewerkstoffAluminium
MediumDruckluft
Funktiondoppeltwirkend
Bohrung (mm)16
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
