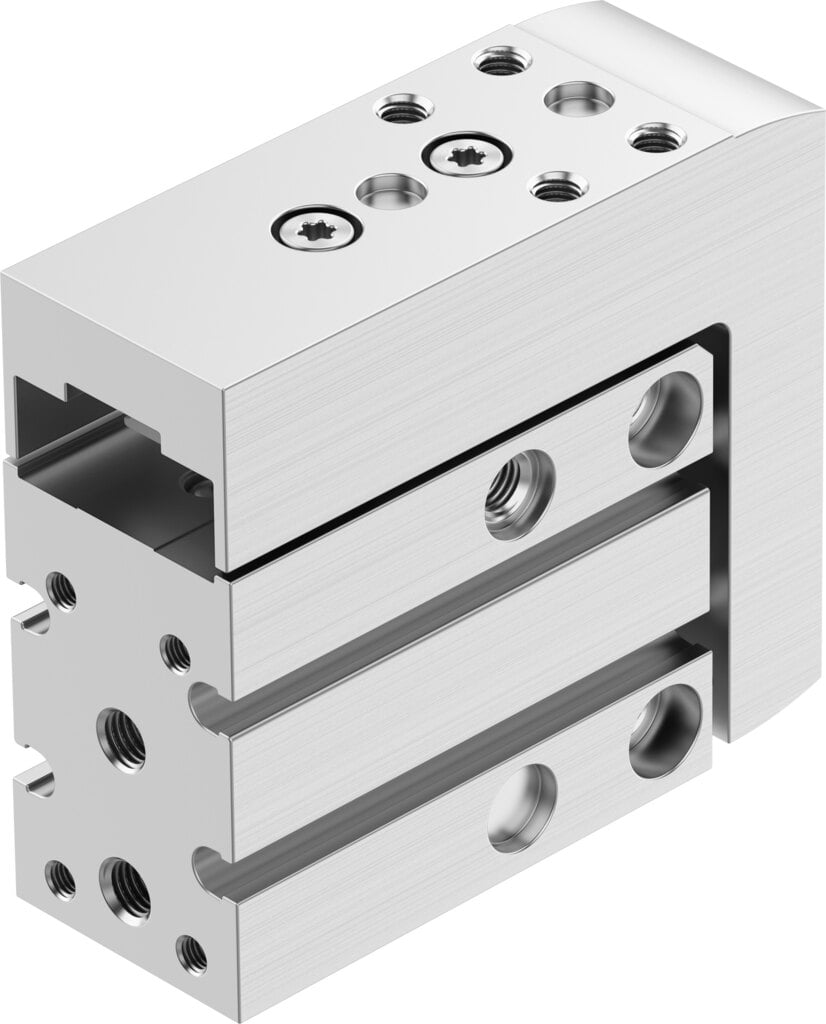

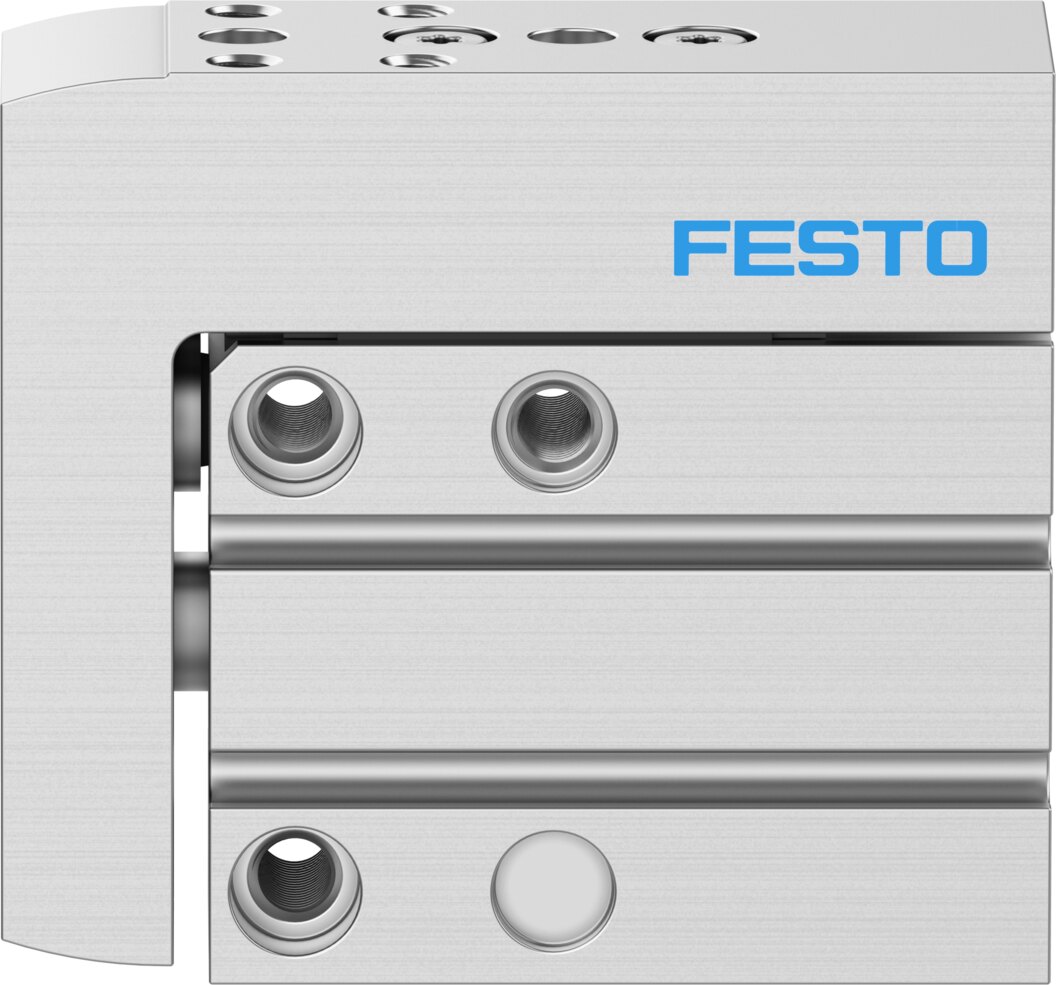

Mini-Schlitten doppeltwirkend Kolben-Ø 16 mm Hub 5 mm DGSS-16-5-E1A - Festo 8164068
Für geführte Hübe von 5 mm bringt der Festo DGSS-16-5-E1A bei 6 bar 121 N vorwärts und 104 N zurück. Seine Kugelumlaufführung trägt bis 925 N Querkraft. Endlagendämpfung: beidseitige Elastomerdämpfung. Er ist für Reinraumklasse 6 nach ISO 14644-1 und die Batteriefertigung (F1a) geeignet.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wo kleine Lasten präzise und geführt bewegt werden müssen, setzt der Mini-Schlitten DGSS-16-5-E1A an: 5 mm Hub, Kolben-Ø 16 mm und 121 N Vorschubkraft bei 6 bar in einer Einheit mit Kugelumlaufführung.
Vorteile
- Reinraumklasse 6 nach ISO 14644-1, LABS-Konformität VDMA24364-C1-L
- Wiederholgenauigkeit ≤ 0,3 mm für reproduzierbare Endlagen
- Verfahrgeschwindigkeit bis 0,5 m/s
- Für die Batteriefertigung mit reduzierten Cu/Zn/Ni-Werten geeignet (F1a)
- Theoretische Kraft bei 6 bar: 121 N im Vorlauf, 104 N im Rücklauf
- Endlagendämpfung: beidseitige Elastomerdämpfung, zulässige Aufprallenergie 0,03 J
Einsatz
Eingesetzt wird der Schlitten in Bestück-, Montage- und Verpackungsanlagen, wo kurze Hübe mit hoher Führungsgenauigkeit gefragt sind. Montage mit Durchgangsbohrung, mit Innengewinde, Einbaulage beliebig. Die Endlagen lassen sich über Näherungsschalter abfragen.
Technische Daten
| Typ | DGSS-16-5-E1A |
|---|---|
| Baureihe | Festo DGSS |
| Baugröße | 16 |
| Hub | 5 mm |
| Kolben-Ø | 16 mm |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Joch, Kolbenstange, Schlitten |
| Führung | Kugelumlaufführung |
| Dämpfung | Elastomerdämpfung, beidseitig, Hub nicht einstellbar |
| Dämpfungslänge | 0,65 mm |
| Aufprallenergie in den Endlagen | 0,03 J |
| Maximale Geschwindigkeit | 0,5 m/s |
| Wiederholgenauigkeit | ≤ 0,3 mm |
| Positionserkennung | für Näherungsschalter |
| Einbaulage | beliebig |
| Betriebsdruck | 1 bis 8 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Umgebungstemperatur | -10 bis 60 °C |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Reinraumtauglichkeit nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| LABS-Konformität | VDMA24364-C1-L |
| Eignung für Li-Ionen-Batterieproduktion | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Maximale Kraft Fy | 925 N |
| Maximale Kraft Fz | 925 N |
| Maximales Moment Mx | 4,4 Nm |
| Maximales Moment My | 2,6 Nm |
| Maximales Moment Mz | 2,6 Nm |
| Theoretische Kraft bei 6 bar, Vorlauf | 121 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 104 N |
| Bewegte Masse | 86 g |
| Produktgewicht | 191 g |
| Pneumatischer Anschluss | M5 |
| Befestigungsart | mit Durchgangsbohrung, mit Innengewinde |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Führung | NBR, PA, hochlegierter Stahl |
| Werkstoff Dichtungen | NBR, PU |
| Werkstoff-Hinweis | RoHS konform |
| Festo-Teilenummer | 8164068 |
| Zolltarifnummer | 84123100 |
| Gewicht | 0,2 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DGSS-16-5-E1A |
| EAN | 4052568620035 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | M5 |
| Kolben-Ø [mm] | 16 |
| Hub [mm] | 5 |
| Dichtmaterial | NBR, PU |
| Gehäusewerkstoff | Aluminium |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bohrung (mm) | 16 |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
