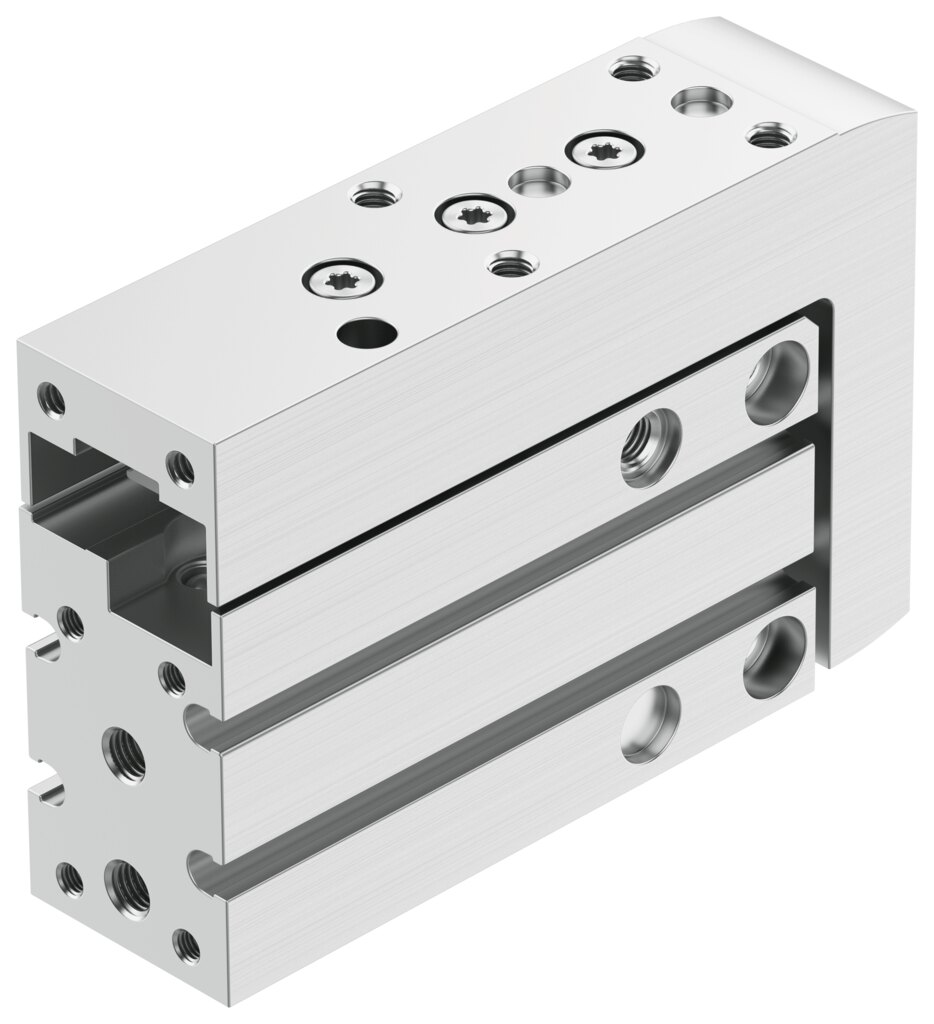

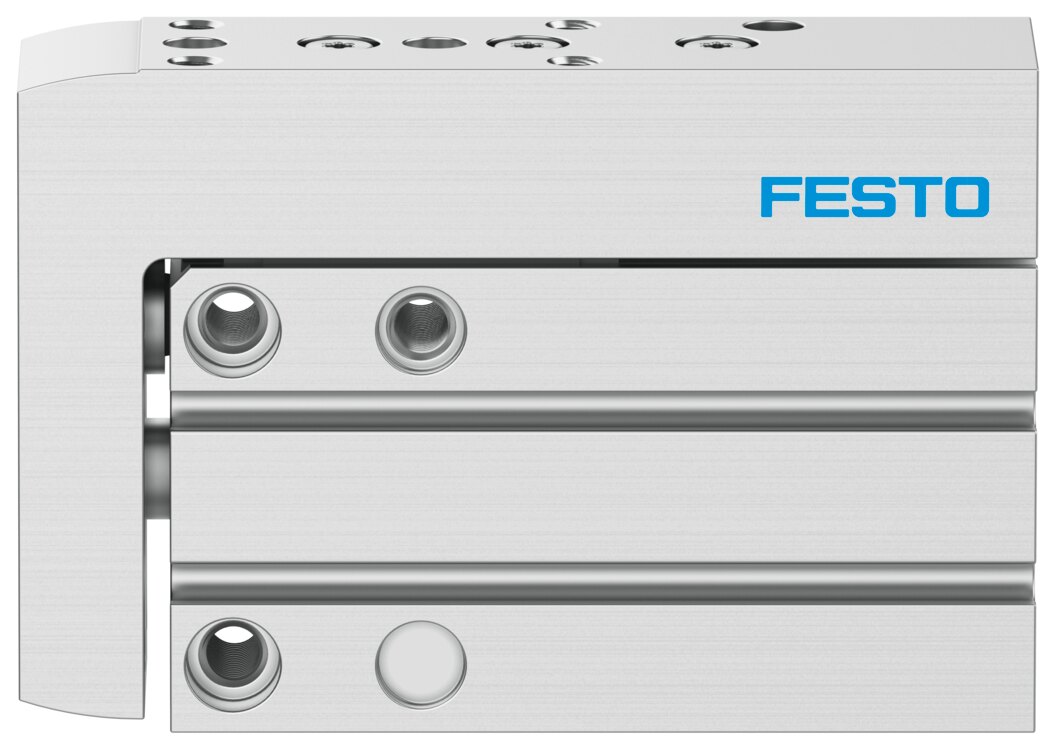

Mini-Schlitten doppeltwirkend Kolben-Ø 16 mm Hub 25 mm DGSS-16-25-E1A - Festo 8164072

Festo ✓ Originalprodukt Neuware

Kolben-Ø 16 mm, Hub 25 mm: Der DGSS-16-25-E1A ist ein doppeltwirkender Mini-Schlitten mit integrierter Führung. Die Kugelumlaufführung nimmt Querkräfte bis 859 N und Momente bis 4 Nm auf. Er ist für Reinraumklasse 6 nach ISO 14644-1 und die Batteriefertigung (F1a) geeignet.

Netto
224,00 €
zzgl. MwSt.
266,56 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8164072
Hersteller-Nr. DGSS-16-25-E1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo kleine Lasten präzise und geführt bewegt werden müssen, setzt der Mini-Schlitten DGSS-16-25-E1A an: 25 mm Hub, Kolben-Ø 16 mm und 121 N Vorschubkraft bei 6 bar in einer Einheit mit Kugelumlaufführung.

Vorteile

  • Endlagendämpfung: beidseitige Elastomerdämpfung, zulässige Aufprallenergie 0,03 J
  • Für die Batteriefertigung mit reduzierten Cu/Zn/Ni-Werten geeignet (F1a)
  • Theoretische Kraft bei 6 bar: 121 N im Vorlauf, 104 N im Rücklauf
  • Verfahrgeschwindigkeit bis 0,5 m/s
  • Reinraumklasse 6 nach ISO 14644-1, LABS-Konformität VDMA24364-C1-L
  • Kugelumlaufführung für Querkräfte bis 859 N und Momente Mx 4 Nm, My 2,4 Nm, Mz 2,4 Nm

Einsatz

Der DGSS-16-25-E1A eignet sich als Hub- oder Querachse in Handhabungssystemen, auch kombiniert mit Greifern. Anschluss M5, Betrieb mit 1 bis 8 bar bei -10 bis 60 °C Umgebungstemperatur. Die Endlagen lassen sich über Näherungsschalter abfragen.

Technische Daten

TypDGSS-16-25-E1A
BaureiheFesto DGSS
Baugröße16
Hub25 mm
Kolben-Ø16 mm
Funktionsweisedoppeltwirkend
Konstruktiver AufbauJoch, Kolbenstange, Schlitten
FührungKugelumlaufführung
DämpfungElastomerdämpfung, beidseitig, Hub nicht einstellbar
Dämpfungslänge0,65 mm
Aufprallenergie in den Endlagen0,03 J
Maximale Geschwindigkeit0,5 m/s
Wiederholgenauigkeit≤ 0,3 mm
Positionserkennungfür Näherungsschalter
Einbaulagebeliebig
Betriebsdruck1 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur-10 bis 60 °C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Reinraumtauglichkeit nach ISO 14644-14Klasse 6 nach ISO 14644-1
LABS-KonformitätVDMA24364-C1-L
Eignung für Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Maximale Kraft Fy859 N
Maximale Kraft Fz859 N
Maximales Moment Mx4 Nm
Maximales Moment My2,4 Nm
Maximales Moment Mz2,4 Nm
Theoretische Kraft bei 6 bar, Vorlauf121 N
Theoretische Kraft bei 6 bar, Rücklauf104 N
Bewegte Masse109 g
Produktgewicht241 g
Pneumatischer AnschlussM5
Befestigungsartmit Durchgangsbohrung, mit Innengewinde
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff FührungNBR, PA, hochlegierter Stahl
Werkstoff DichtungenNBR, PU
Werkstoff-HinweisRoHS konform
Festo-Teilenummer8164072
Zolltarifnummer84123100
Gewicht0,25 kg
HerstellerFesto
Hersteller-Nr.DGSS-16-25-E1A
EAN4052568620073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
Kolben-Ø [mm]16
Hub [mm]25
DichtmaterialNBR, PU
GehäusewerkstoffAluminium
MediumDruckluft
Funktiondoppeltwirkend
Bohrung (mm)16
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60

Downloads

Fragen zum Artikel

Noch eine Frage?

Schreiben Sie uns die Artikelnummer und Ihre Frage, wir klären Detailfragen direkt mit dem Hersteller und antworten in der Regel am nächsten Werktag.
