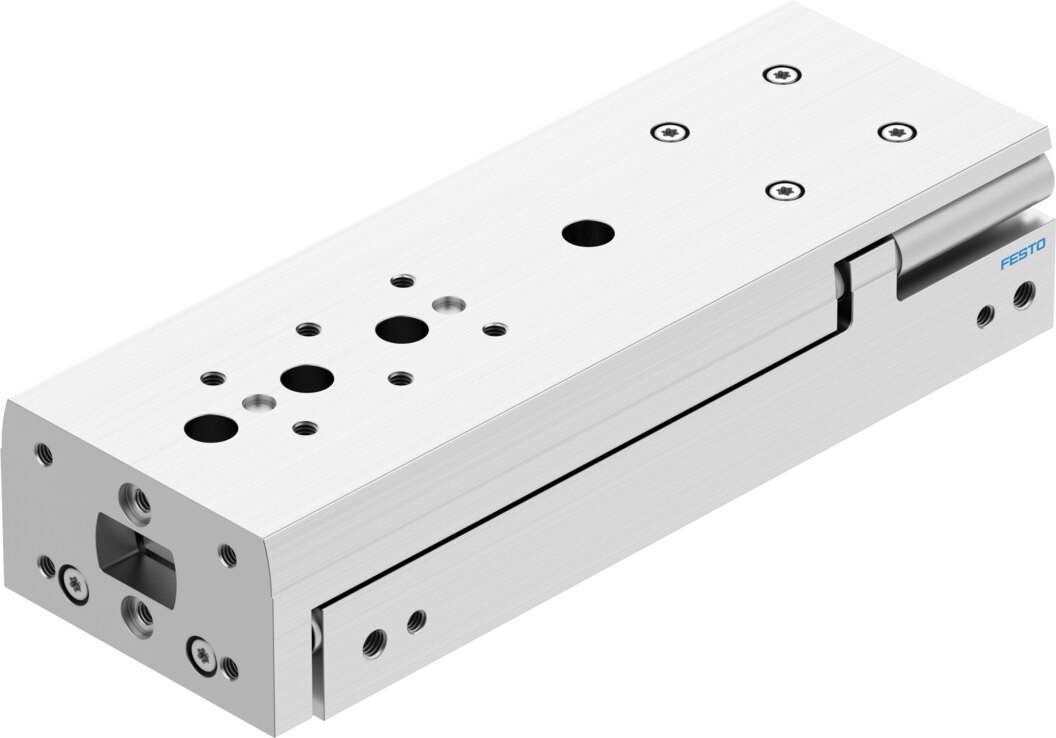

Mini-Schlitten doppeltwirkend Kolben-Ø 10 mm Hub 50 mm DGSS-10-50-E1A - Festo 8164066

Festo ✓ Originalprodukt Neuware

Der Mini-Schlitten DGSS-10-50-E1A von Festo bewegt Anbauteile über 50 mm Hub und liefert bei 6 bar 47 N im Vorlauf. Seine Kugelumlaufführung trägt bis 608 N Querkraft. Endlagendämpfung: beidseitige Elastomerdämpfung.

Netto
221,10 €
zzgl. MwSt.
263,11 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8164066
Hersteller-Nr. DGSS-10-50-E1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem Mini-Schlitten DGSS-10-50-E1A entfällt eine separate Führung am Zylinder. Die Kugelumlaufführung ist integriert, der Hub beträgt 50 mm bei Kolben-Ø 10 mm.

Vorteile

  • Für die Batteriefertigung mit reduzierten Cu/Zn/Ni-Werten geeignet (F1a)
  • Endlagendämpfung: beidseitige Elastomerdämpfung, zulässige Aufprallenergie 0,018 J
  • Theoretische Kraft bei 6 bar: 47 N im Vorlauf, 39 N im Rücklauf
  • Wiederholgenauigkeit ≤ 0,3 mm für reproduzierbare Endlagen
  • Verfahrgeschwindigkeit bis 0,5 m/s
  • Reinraumklasse 6 nach ISO 14644-1, LABS-Konformität VDMA24364-C1-L

Einsatz

Typische Aufgaben sind Zuführen, Ausrichten und Pick-and-Place in Montage- und Prüfanlagen. Die Einbaulage ist beliebig, befestigt wird mit Durchgangsbohrung, mit Innengewinde, die Druckluft kommt über M5. Die Endlagen lassen sich über Näherungsschalter abfragen.

Technische Daten

TypDGSS-10-50-E1A
BaureiheFesto DGSS
Baugröße10
Hub50 mm
Kolben-Ø10 mm
Funktionsweisedoppeltwirkend
Konstruktiver AufbauJoch, Kolbenstange, Schlitten
FührungKugelumlaufführung
DämpfungElastomerdämpfung, beidseitig, Hub nicht einstellbar
Dämpfungslänge1,5 mm
Aufprallenergie in den Endlagen0,018 J
Maximale Geschwindigkeit0,5 m/s
Wiederholgenauigkeit≤ 0,3 mm
Positionserkennungfür Näherungsschalter
Einbaulagebeliebig
Betriebsdruck1 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur-10 bis 60 °C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Reinraumtauglichkeit nach ISO 14644-14Klasse 6 nach ISO 14644-1
LABS-KonformitätVDMA24364-C1-L
Eignung für Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Maximale Kraft Fy608 N
Maximale Kraft Fz608 N
Maximales Moment Mx2,2 Nm
Maximales Moment My1,9 Nm
Maximales Moment Mz1,9 Nm
Theoretische Kraft bei 6 bar, Vorlauf47 N
Theoretische Kraft bei 6 bar, Rücklauf39 N
Bewegte Masse84 g
Produktgewicht202 g
Pneumatischer AnschlussM5
Befestigungsartmit Durchgangsbohrung, mit Innengewinde
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff FührungNBR, PA, hochlegierter Stahl
Werkstoff DichtungenNBR, PU
Werkstoff-HinweisRoHS konform
Festo-Teilenummer8164066
Zolltarifnummer84123100
HerstellerFesto
Hersteller-Nr.DGSS-10-50-E1A
EAN4052568632304
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
Kolben-Ø [mm]10
Hub [mm]50
DichtmaterialNBR, PU
GehäusewerkstoffAluminium
MediumDruckluft
Funktiondoppeltwirkend
Bohrung (mm)10
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
