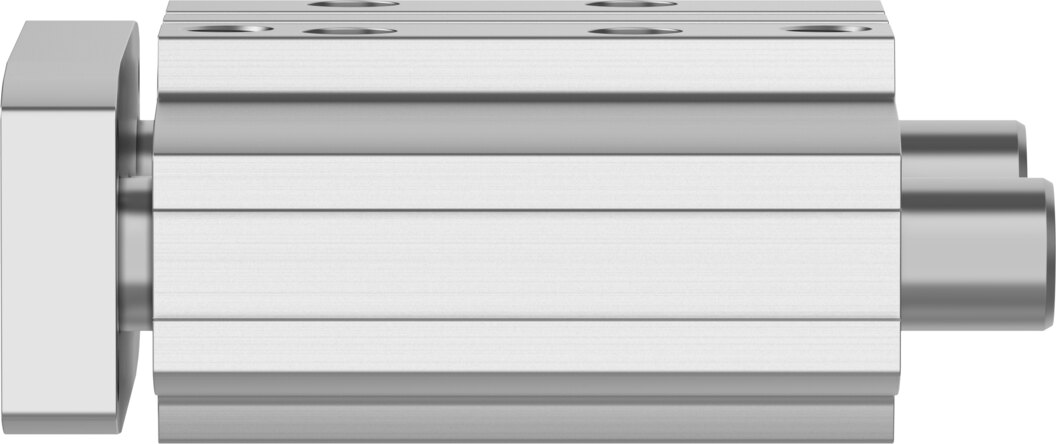

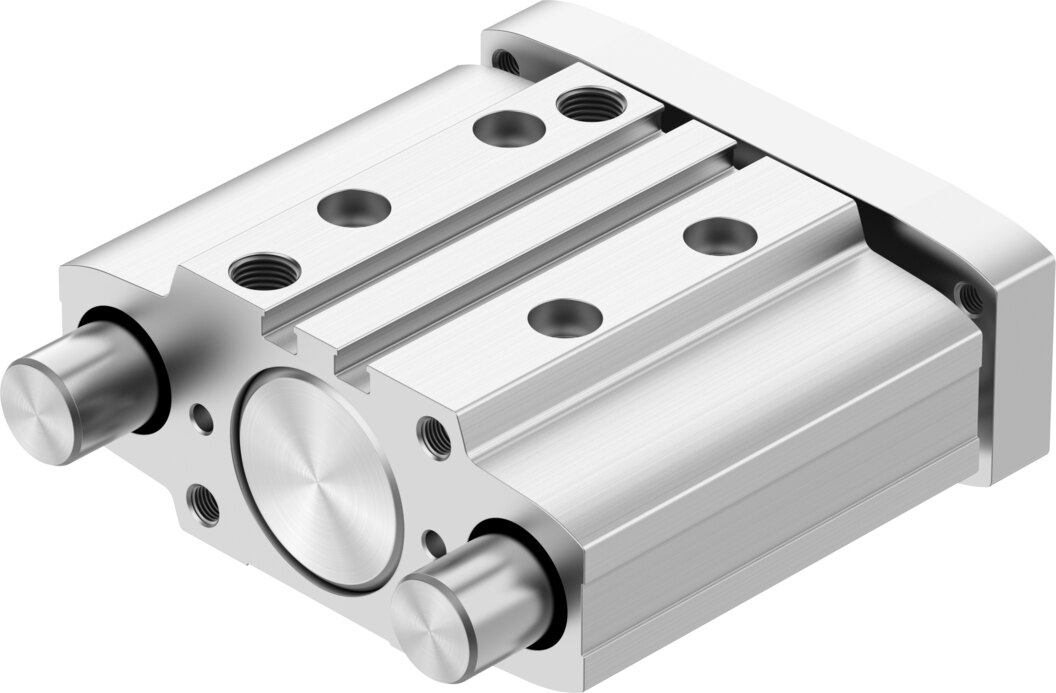

Führungszylinder mit Gleitführung Ø 32 mm Hub 100 mm DGRC-GF-32-100-PA - Festo 8218218
Der Festo DGRC-GF-32-100-PA führt die Last über Führungsstangen mit Gleitführung und ein Joch, bei Kolben-Ø 32 mm und 100 mm Hub. Bei 6 bar liefert er theoretisch 482 N im Vorlauf und 415 N im Rücklauf. Querkräfte bis 989,7 N und Momente Mx bis 37,61 Nm nimmt die Führung direkt auf.
Netto
zzgl. MwSt.
395,90 € inkl. 19 % MwSt., zzgl. Versand
332,69 €
Artikel
FES-8218218
Hersteller-Nr.
DGRC-GF-32-100-PA
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der DGRC-GF-32-100-PA setzt bei 6 bar theoretisch 482 N in eine geführte Linearbewegung über 100 mm um, Kolben-Ø 32 mm.
Vorteile
- Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 989,7 N
- Kraft: 482 N Vorlauf und 415 N Rücklauf bei 6 bar (theoretisch)
- Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
- Geschwindigkeit: bis 0,8 m/s
- Momente: Mx bis 37,61 Nm, My/Mz bis 29,19 Nm
- Verdrehspiel: nur 0,045°
Einsatz
Der DGRC-GF-32-100-PA eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Medium für den DGRC-GF-32-100-PA ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -10 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Belegt sind für diese Ausführung mit 100 mm Hub: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
Technische Daten
| Typ | DGRC-GF-32-100-PA |
|---|---|
| Festo-Nummer | 8218218 |
| Lastschwerpunktabstand zur Jochplatte xs | 50 mm |
| Hub | 100 mm |
| Kolben-Ø | 32 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Verdrehsicherung/Führung | Führungsstange mit Joch |
| Betriebsdruck | 1,5 bis 10 bar |
| Maximale Geschwindigkeit | 0,8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung Li-Ionen-Batterieproduktion | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 bis 60 °C |
| Aufprallenergie in den Endlagen | 0,4 J |
| Maximale Kraft Fy | 989,7 N |
| Maximale Kraft Fy statisch | 989,7 N |
| Maximale Kraft Fz | 989,7 N |
| Maximale Kraft Fz statisch | 989,7 N |
| Maximales Moment Mx | 37,61 Nm |
| Maximales Moment Mx statisch | 37,61 Nm |
| Maximales Moment My | 29,19 Nm |
| Maximales Moment My statisch | 29,19 Nm |
| Maximales Moment Mz | 29,19 Nm |
| Maximales Moment Mz statisch | 29,19 Nm |
| Maximal zulässiges Moment Mx (hubabhängig) | 6,17 Nm |
| Maximale Nutzlast bei Abstand xs (hubabhängig) | 126,3 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 415 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 482 N |
| Verdrehspiel | 0,045° |
| Bewegte Masse | 768,8 g |
| Produktgewicht | 1565 g |
| Grundgewicht bei 0 mm Hub | 796,2 g |
| Schwerpunkt der bewegten Masse (hubabhängig) | 72,9 mm |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff dynamische Dichtungen | TPE-U(PU) |
| Werkstoff Endplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Führungsstange | hochlegierter Stahl |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Gewicht | 1,6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DGRC-GF-32-100-PA |
| EAN | 4052568771171 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Gleitführung |
| Werkstoff | Aluminium, eloxiert |
| Gewinde | G 1/8 |
| Kolben-Ø [mm] | 32 |
| Hub [mm] | 100 |
| Dichtmaterial | NBR, TPE-U(PU) |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Führung |
| Bohrung (mm) | 32 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
