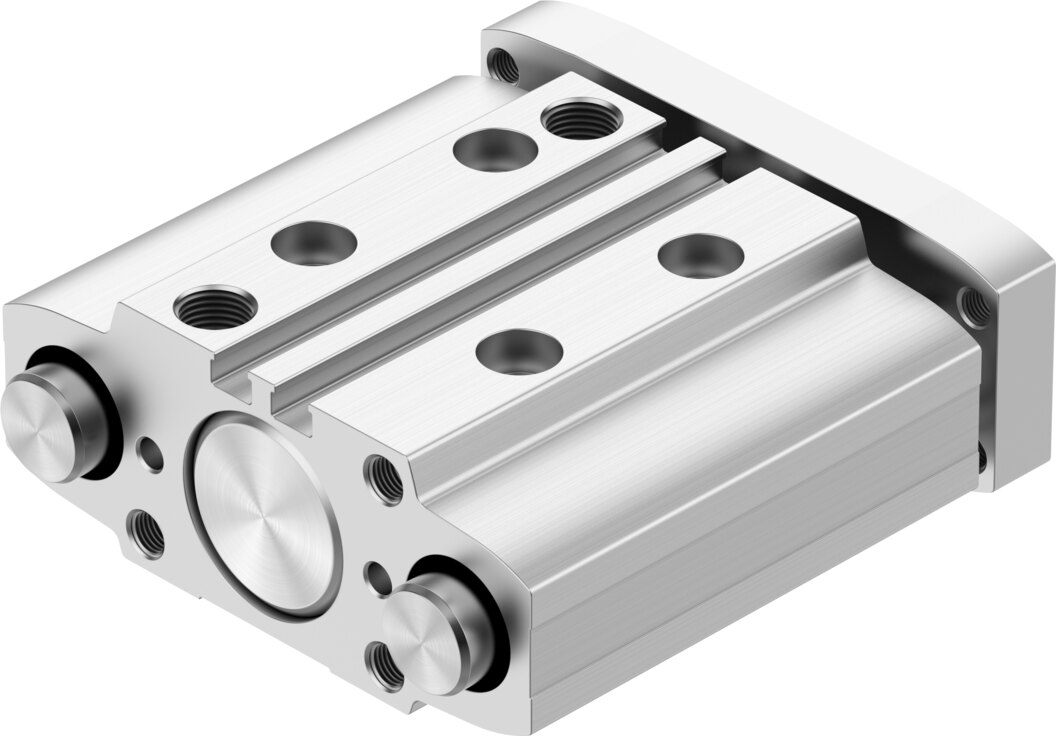

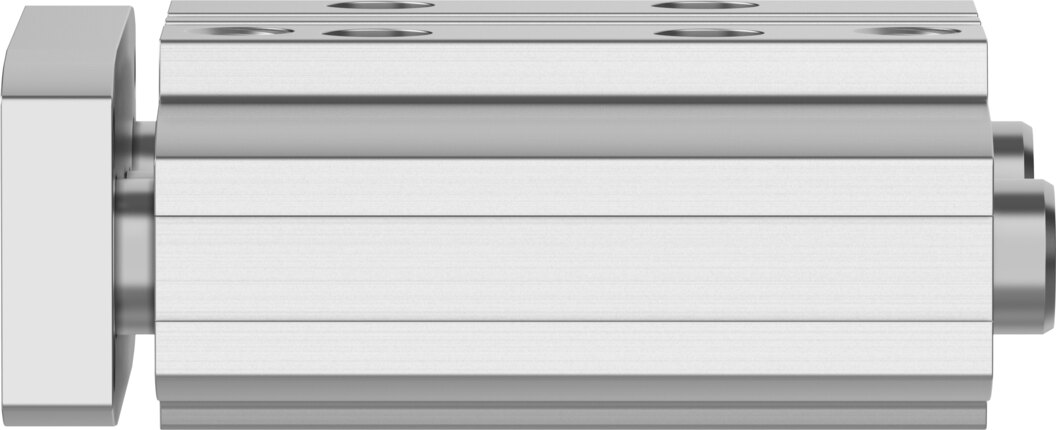

Führungszylinder DGRC-GF-25-100-PA - Festo 8218211

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Gleitführung Ø 25 mm Hub 100 mm DGRC-GF-25-100-PA - Festo 8218211

Name: Führungszylinder mit Gleitführung Ø 25 mm Hub 100 mm DGRC-GF-25-100-PA - Festo 8218211
Brand: Festo
SKU: FES-8218211
Price: 276.78 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Führungszylinder DGRC-GF-25-100-PA von Festo: Kolben-Ø 25 mm, Hub 100 mm, Gleitführung, Antrieb und Führung in einer Einheit. Bei 6 bar liefert er theoretisch 295 N im Vorlauf und 247 N im Rücklauf. Querkräfte bis 663 N und Momente Mx bis 21,22 Nm nimmt die Führung direkt auf.

Netto

276,78 €

zzgl. MwSt.

329,37 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8218211

Hersteller-Nr. DGRC-GF-25-100-PA

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 25 mm, 100 mm Hub und 295 N Vorschubkraft bei 6 bar: der Führungszylinder DGRC-GF-25-100-PA bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 663 N
Kraft: 295 N Vorlauf und 247 N Rücklauf bei 6 bar (theoretisch)
Geschwindigkeit: bis 0,8 m/s
LABS-Konformität: LABS-konform nach VDMA24364-B1/B2-L
Momente: Mx bis 21,22 Nm, My/Mz bis 18,23 Nm
Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)

Einsatz

Der DGRC-GF-25-100-PA eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Der DGRC-GF-25-100-PA arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -10 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 100 mm Hub: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

Typ	DGRC-GF-25-100-PA
Festo-Nummer	8218211
Lastschwerpunktabstand zur Jochplatte xs	50 mm
Hub	100 mm
Kolben-Ø	25 mm
Betriebsart der Antriebseinheit	Joch
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Führung	Gleitführung
Konstruktiver Aufbau	Führung
Positionserkennung	für Näherungsschalter
Verdrehsicherung/Führung	Führungsstange mit Joch
Betriebsdruck	1,5 bis 10 bar
Maximale Geschwindigkeit	0,8 m/s
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebsmedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Eignung Li-Ionen-Batterieproduktion	Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur	-10 bis 60 °C
Aufprallenergie in den Endlagen	0,3 J
Maximale Kraft Fy	663 N
Maximale Kraft Fy statisch	663 N
Maximale Kraft Fz	663 N
Maximale Kraft Fz statisch	663 N
Maximales Moment Mx	21,22 Nm
Maximales Moment Mx statisch	21,22 Nm
Maximales Moment My	18,23 Nm
Maximales Moment My statisch	18,23 Nm
Maximales Moment Mz	18,23 Nm
Maximales Moment Mz statisch	18,23 Nm
Maximal zulässiges Moment Mx (hubabhängig)	3,35 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)	80,9 N
Theoretische Kraft bei 6 bar, Rücklauf	247 N
Theoretische Kraft bei 6 bar, Vorlauf	295 N
Verdrehspiel	0,045°
Bewegte Masse	549,6 g
Produktgewicht	1131,4 g
Grundgewicht bei 0 mm Hub	581,8 g
Schwerpunkt der bewegten Masse (hubabhängig)	72,6 mm
Pneumatischer Anschluss	G1/8
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR
Werkstoff dynamische Dichtungen	TPE-U(PU)
Werkstoff Endplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Führungsstange	hochlegierter Stahl
Werkstoff Gehäuse	Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange	hochlegierter Stahl
Gewicht	1,1 kg
Hersteller	Festo
Hersteller-Nr.	DGRC-GF-25-100-PA
EAN	4052568771102
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	Gleitführung
Werkstoff	Aluminium, eloxiert
Gewinde	G 1/8
Kolben-Ø [mm]	25
Hub [mm]	100
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Führung
Bohrung (mm)	25
Betriebsdruck max [bar]	10
Temperaturbereich	-10-60 °C
Temperatur (max.)	60
