Führungszylinder DGRC-GF-16-10-PA - Festo 8218190

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

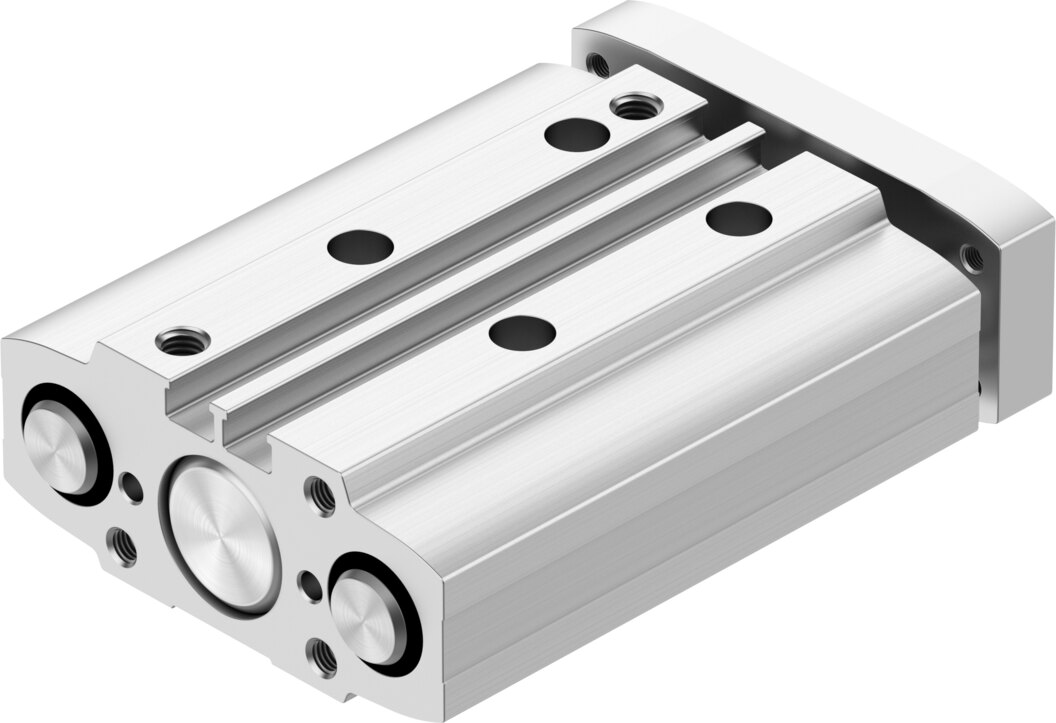

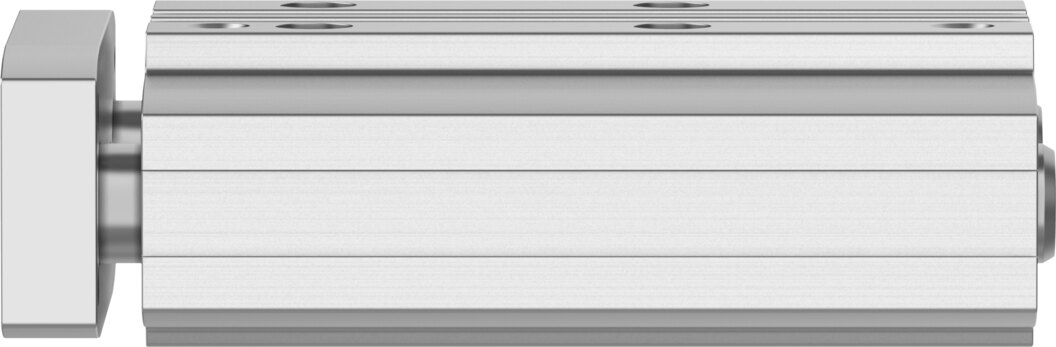

Führungszylinder mit Gleitführung Ø 16 mm Hub 10 mm DGRC-GF-16-10-PA - Festo 8218190

Name: Führungszylinder mit Gleitführung Ø 16 mm Hub 10 mm DGRC-GF-16-10-PA - Festo 8218190
Brand: Festo
SKU: FES-8218190
Price: 174.27 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der Festo DGRC-GF-16-10-PA führt die Last über Führungsstangen mit Gleitführung und ein Joch, bei Kolben-Ø 16 mm und 10 mm Hub. Theoretische Kraft bei 6 bar: 121 N vor, 90 N zurück. Querkräfte bis 350,7 N und Momente Mx bis 7,54 Nm nimmt die Führung direkt auf.

Netto

174,27 €

zzgl. MwSt.

207,38 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8218190

Hersteller-Nr. DGRC-GF-16-10-PA

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 16 mm, 10 mm Hub und 121 N Vorschubkraft bei 6 bar: der Führungszylinder DGRC-GF-16-10-PA bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 350,7 N
Kraft: 121 N Vorlauf und 90 N Rücklauf bei 6 bar (theoretisch)
Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
Verdrehspiel: nur 0,065°
Momente: Mx bis 7,54 Nm, My/Mz bis 4,12 Nm
LABS-Konformität: LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Der DGRC-GF-16-10-PA eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Medium für den DGRC-GF-16-10-PA ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -10 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 16 mm: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

Typ	DGRC-GF-16-10-PA
Festo-Nummer	8218190
Lastschwerpunktabstand zur Jochplatte xs	50 mm
Hub	10 mm
Kolben-Ø	16 mm
Betriebsart der Antriebseinheit	Joch
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Führung	Gleitführung
Konstruktiver Aufbau	Führung
Positionserkennung	für Näherungsschalter
Verdrehsicherung/Führung	Führungsstange mit Joch
Betriebsdruck	2 bis 10 bar
Maximale Geschwindigkeit	0,8 m/s
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebsmedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Eignung Li-Ionen-Batterieproduktion	Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur	-10 bis 60 °C
Aufprallenergie in den Endlagen	0,15 J
Maximale Kraft Fy	350,7 N
Maximale Kraft Fy statisch	350,7 N
Maximale Kraft Fz	350,7 N
Maximale Kraft Fz statisch	350,7 N
Maximales Moment Mx	7,54 Nm
Maximales Moment Mx statisch	7,54 Nm
Maximales Moment My	4,12 Nm
Maximales Moment My statisch	4,12 Nm
Maximales Moment Mz	4,12 Nm
Maximales Moment Mz statisch	4,12 Nm
Maximal zulässiges Moment Mx (hubabhängig)	1,93 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)	42,9 N
Theoretische Kraft bei 6 bar, Rücklauf	90 N
Theoretische Kraft bei 6 bar, Vorlauf	121 N
Verdrehspiel	0,065°
Bewegte Masse	95,5 g
Produktgewicht	199,7 g
Grundgewicht bei 0 mm Hub	104,2 g
Schwerpunkt der bewegten Masse (hubabhängig)	17,8 mm
Pneumatischer Anschluss	M5
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR
Werkstoff dynamische Dichtungen	TPE-U(PU)
Werkstoff Endplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Führungsstange	hochlegierter Stahl
Werkstoff Gehäuse	Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange	hochlegierter Stahl
Gewicht	0,2 kg
Hersteller	Festo
Hersteller-Nr.	DGRC-GF-16-10-PA
EAN	4052568770891
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	Gleitführung
Werkstoff	Aluminium, eloxiert
Gewinde	M5
Kolben-Ø [mm]	16
Hub [mm]	10
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Führung
Bohrung (mm)	16
Betriebsdruck max [bar]	10
Temperaturbereich	-10-60 °C
Temperatur (max.)	60
